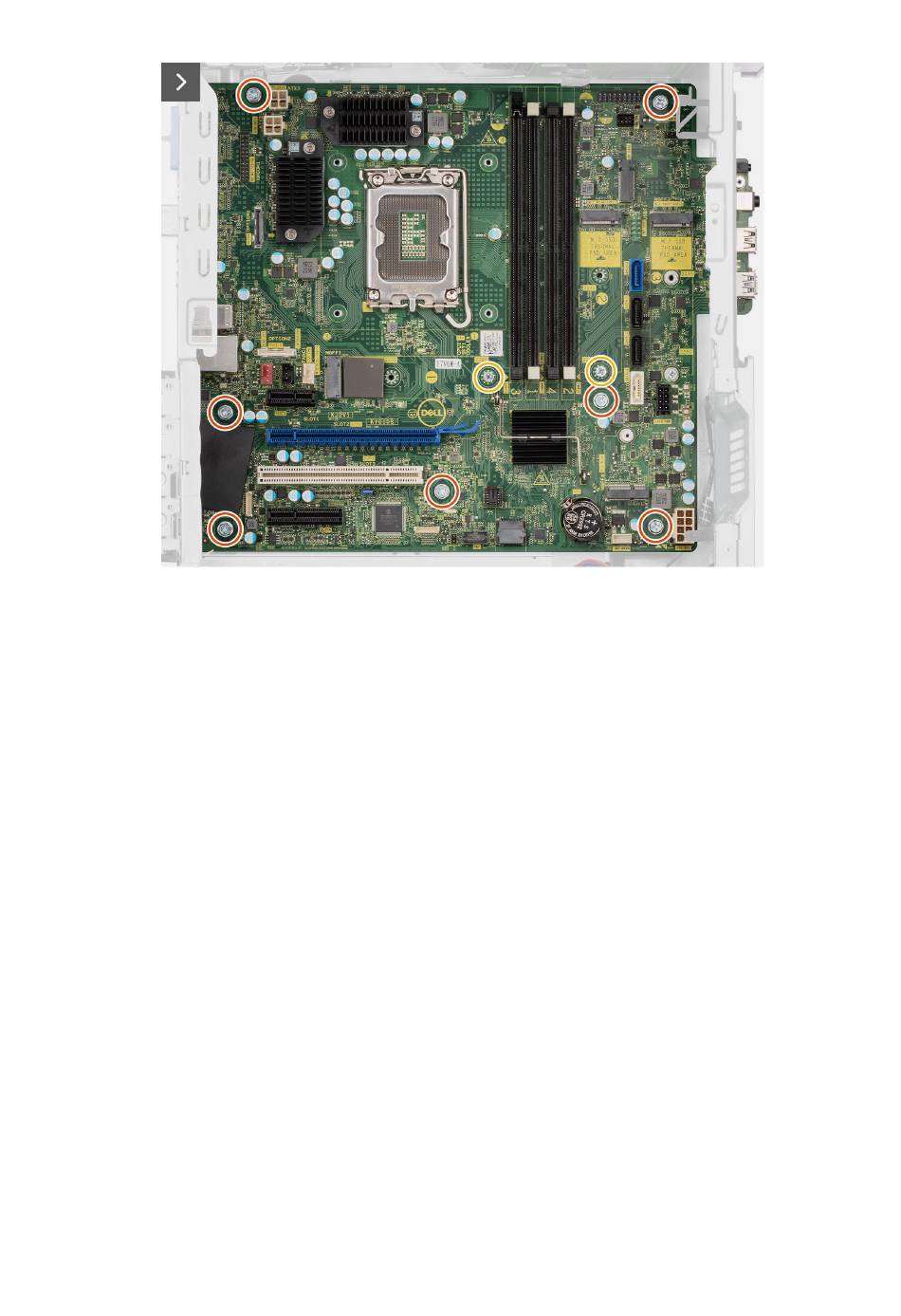

Afbeelding 103. De systeemkaart installeren
4. Sluit de volgende kabels aan op de respectievelijke connectoren op de systeemkaart en leid ze door de bevestigingsklemmen op het
chassis, indien van toepassing:
a. Kabels voedingseenheid (ATX CPU1, ATX CPU2 en ATX SYS)
b. Kabel voor dun optisch station (SATA3)
c. Kabels van harde schijven (SATA0 en SATA PWR)
d. Kabel van de interne luidspreker (INT SPKR)
e. Kabel voor intrusieschakelaar (INTRUSION)
132
