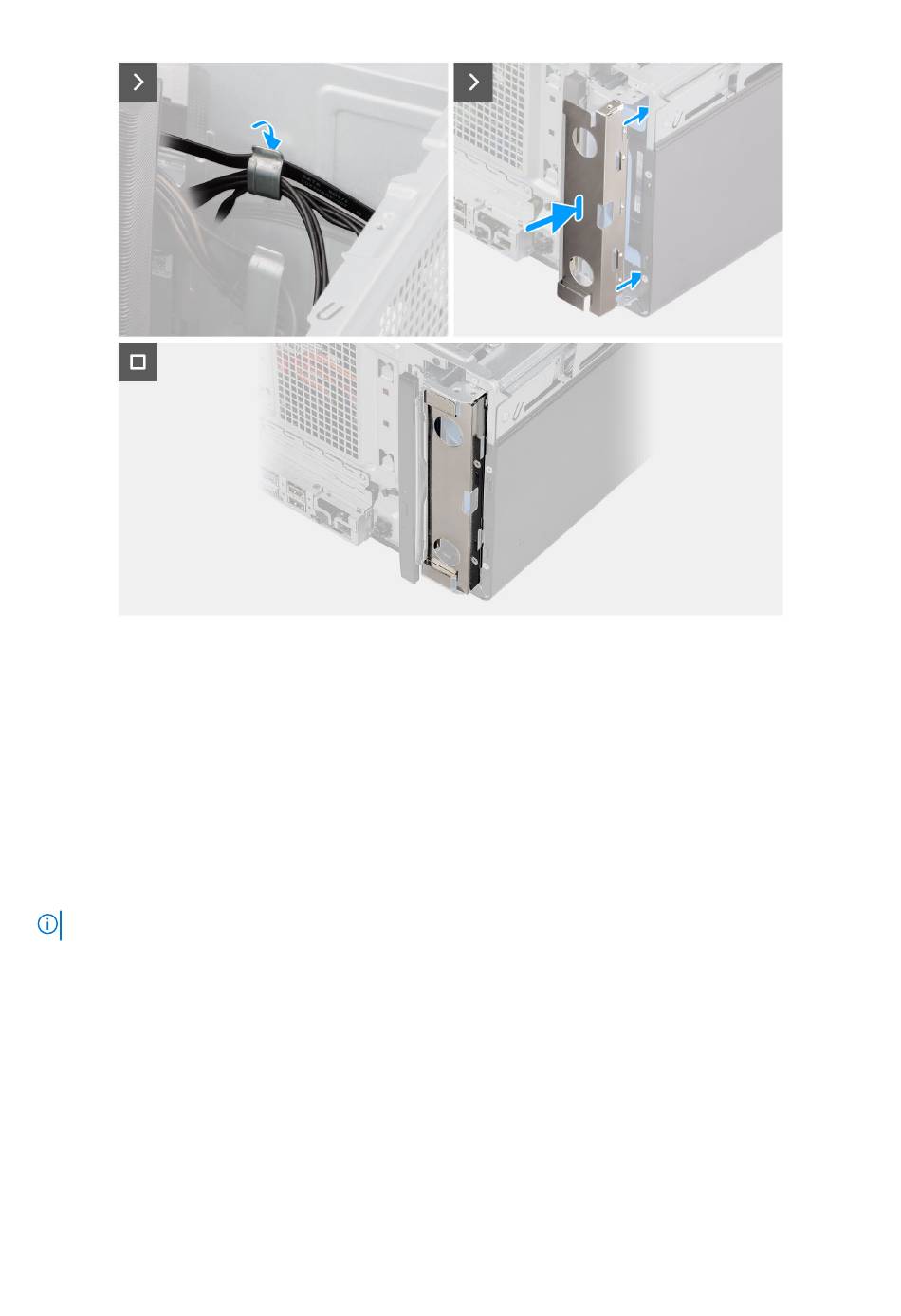

Afbeelding 49. Het dunne optische station installeren
Stappen
1. Plaats de uitlijnpinnen op de beugel van het dunne optische station in de slots op het optische station.
2. Lijn het dunne optische station uit en schuif deze in het slot van het optische station op de stationskooi.
3. Sluit de gegevens- en voedingskabel aan op de respectievelijke connectoren op het dunne optische station.
4. Sluit de gegevens- en voedingskabels aan op de respectievelijke connectoren op de 3,5 inch harde schijf.
5. Lijn de stationskooi uit en schuif deze in het slot op het chassis.
6. Lijn het schroefgat in de stationskooi uit met het schroefgat in het chassis.
7. Plaats de schroef (M3) terug waarmee de stationskooi aan het chassis wordt bevestigd.
8. Leid de gegevens- en voedingskabels door de borgklem op de stationskooi.
9. Lijn het EMI-schild uit en plaats deze in het slot in het chassis.
OPMERKING:
Zorg er bij het plaatsen van het EMI-schild voor dat de pijl op de voorkant van het EMI-schild naar boven wijst.
Vervolgstappen
1. Plaats het montagekader.
2. Plaats de zijplaat.
3. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
78
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
