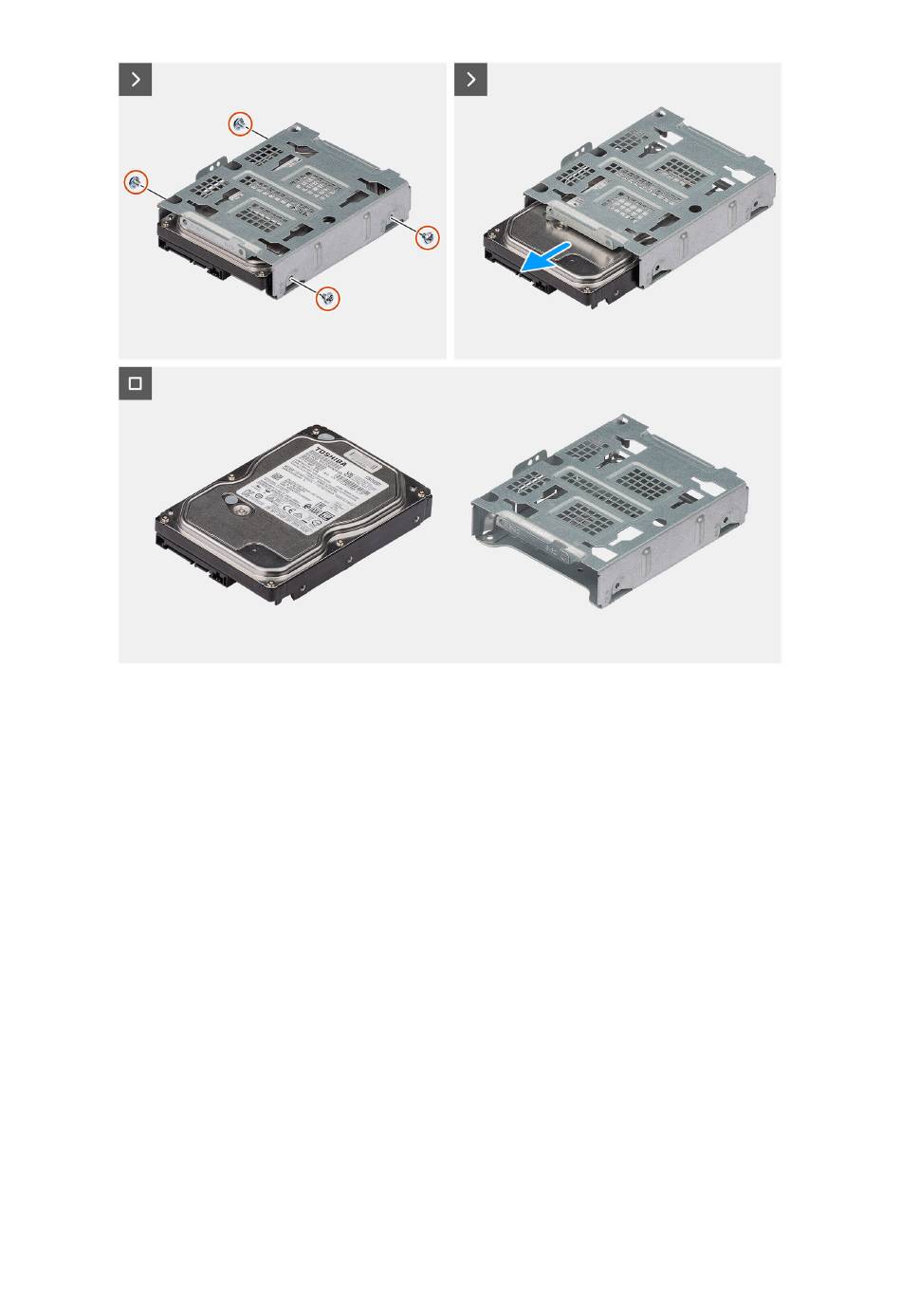

Afbeelding 41. De secundaire 3,5 inch harde schijf verwijderen
Stappen
1. Koppel de gegevens- en voedingskabels los van de respectievelijke connectoren op de secundaire harde schijf.
2. Verwijder de gegevens- en voedingskabels uit de borgklemmen op de secundaire harde-schijfeenheid.
3. Verwijder de schroef (#6-32) waarmee de secundaire 3,5 inch harde schijf op het chassis is bevestigd.
4. Verwijder de behuizing van de secundaire 3,5 inch harde-schijfeenheid van het chassis.
5. Verwijder de vier schroeven (#6x32) waarmee de secundaire 3,5 inch harde schijf aan de beugel van de harde schijf is bevestigd.
6. Schuif de secundaire 3,5 inch harde schijf en verwijder deze uit de beugel van de harde schijf.
De secundaire 3,5 inch harde schijf installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de secundaire 3,5 inch harde schijf aan en bieden een visuele weergave van de
installatieprocedure.
70
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
