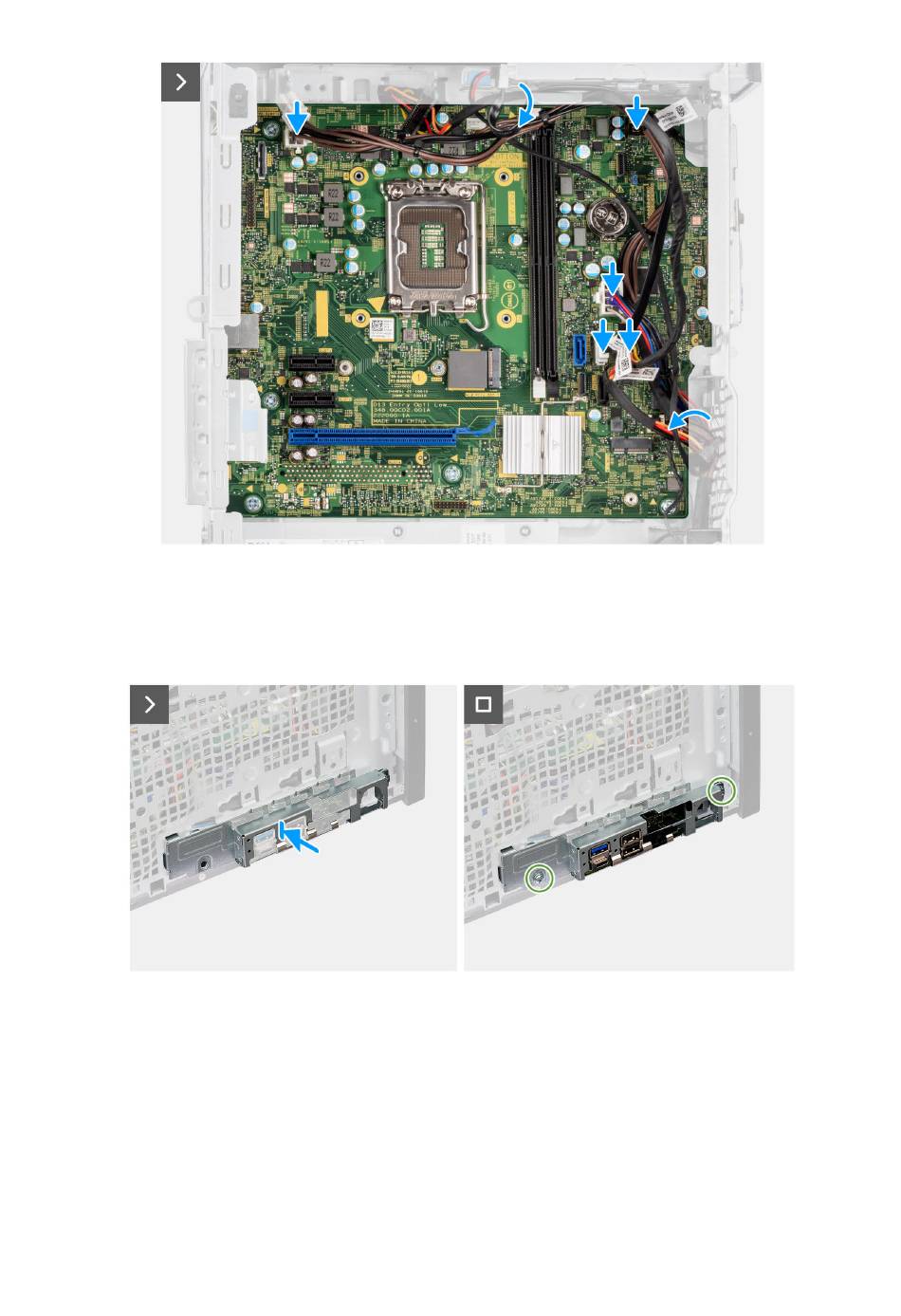

Afbeelding 90. De systeemkaart installeren
5. Sluit de PCIe-klep en druk deze voorzichtig aan tot hij vastklikt op het chassis.
6. Lijn de lipjes op de voorste I/O-beugel uit met de slots op het chassis.
7. Plaats de twee schroeven (#6-32) terug waarmee de voorste I/O-beugel aan het chassis wordt bevestigd.
Afbeelding 91. De systeemkaart installeren
Vervolgstappen
1. Plaats de
optionele
I/O-modules, indien van toepassing.
2. Plaats de processor.
3. Plaats de
processorventilator en
4. Installeer de ventilatorbuis.
5. Plaats de
externe
SMA-antennemodule, indien van toepassing.
6. Plaats de aan/uit-knop.
7. Plaats de uitbreidingskaart, indien van toepassing.
koelplaat.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
113
