M.2 Solid State-schijf
M.2 2230 SSD
De M.2 2230 SSD verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
werken.
2. Verwijder de zijplaat.
Over deze taak
De volgende afbeeldingen geven de locatie van de M.2 2230 SSD aan en bieden een visuele weergave van de verwijderingsprocedure.

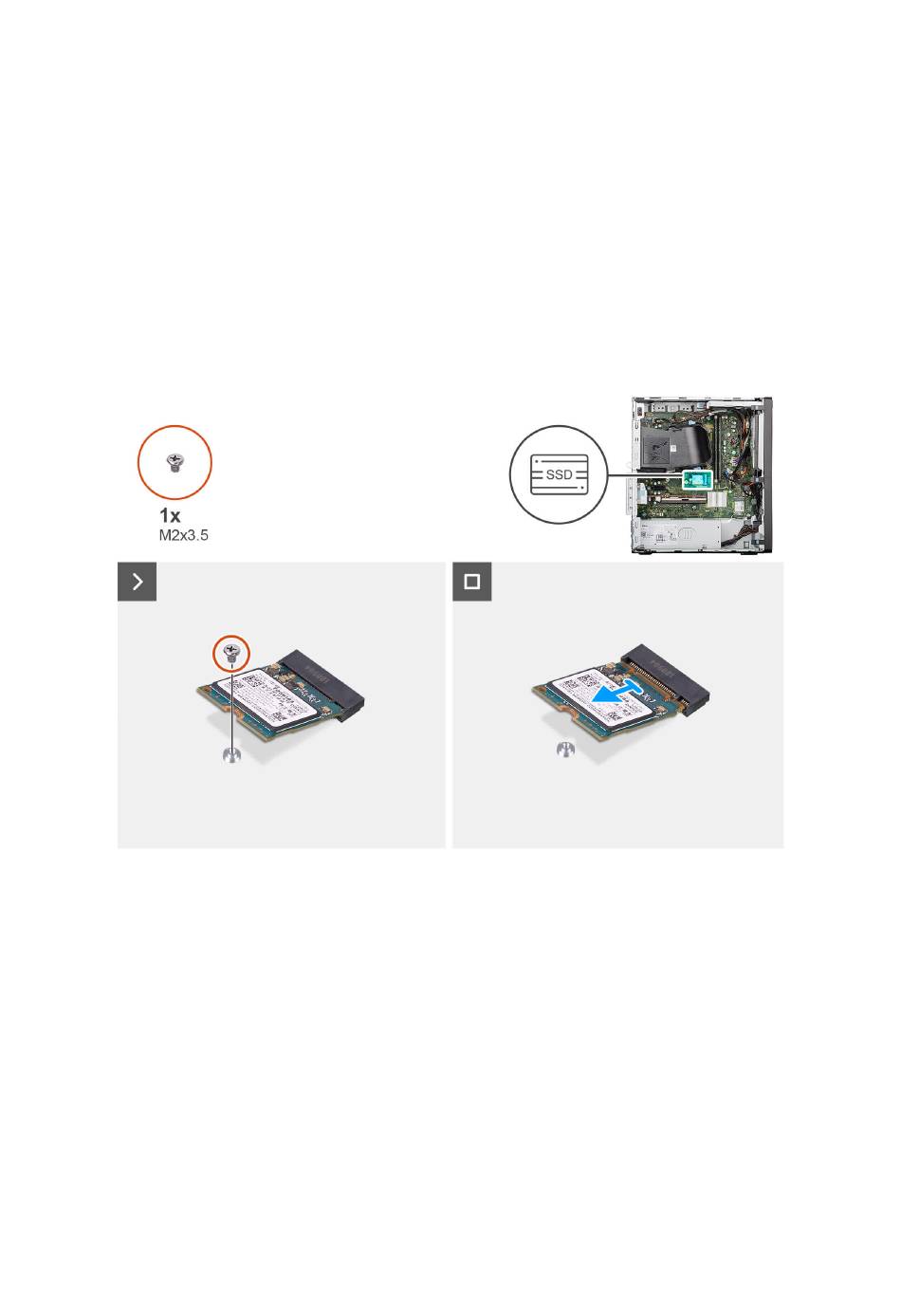

Afbeelding 19. De M.2 2230 SSD verwijderen
Stappen
1. Verwijder de schroef (M2x3.5) waarmee de M.2 2230 SSD aan het M.2-kaartslot (M.2 PCIe SSD-0) op de systeemkaart wordt
bevestigd.
2. Schuif en verwijder de M.2 2230 SSD uit de slot voor de M.2-kaart op de systeemkaart.
De M.2 2230 SSD installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de M.2 2230 SSD aan en bieden een visuele weergave van de installatieprocedure.
46
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
