4. Installatie
4.3.2

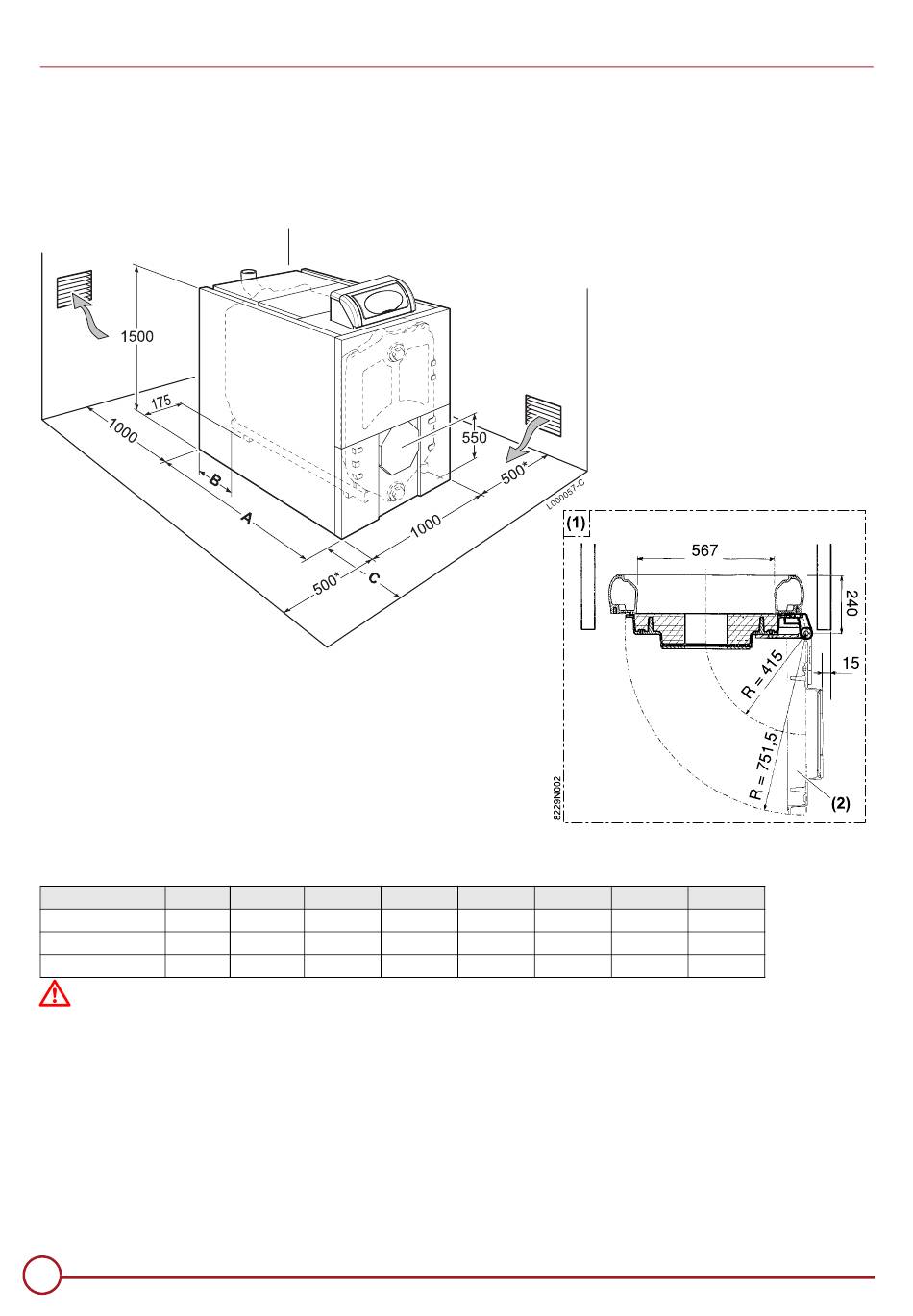

Keuze van de montage positie van de ketel
Voor de montage en dankzij zijn frame, heeft de verwarmingsketel
NXR4 Progress geen speciale sokkel nodig. Door de gesloten
vuurhaard is ook geen speciale hittebestendige vloer noodzakelijk.
De vloer dient wel het gewicht van de ketel in werking te kunnen
dragen.
(1) Bovenaanzicht
(2) Vuurhaarddeur
A
mm
B
mm
C
mm
* Denk om de afmetingen van de brander wanneer de deur
open staat. Voor de installatie van meerdere ketels in
cascade moeten deze afmetingen aangepast worden.
10
NXR4-8
NXR4-9
NXR4-10
1505
1665
1825
130
-40
120
1500
2000
2000
Rond de verwarmingsketel dient een vrije ruimte voor controle en
onderhoud van de ketel aangehouden te worden..
De maten (in mm) komen overeen met de minimaal aanbevolen
afmetingen om voor een goede toegankelijkheid tot de ketel te
zorgen.
NXR4-11
NXR4-12
1985
2145
-40
120
2000
2500
NXR4 Progress
NXR4-13
NXR4-14
2305
2465
-40
120
2500
2500
16/03/2016 - 300026627-03
