4. Installatie
4.4 Installatievoorbeeld
Onderstaand
installatievoorbeeld
gebruiksgevallen die zich kunnen voordoen. Het heeft slechts tot
doel de aandacht te richten op de in acht te nemen
basisvoorschriften.

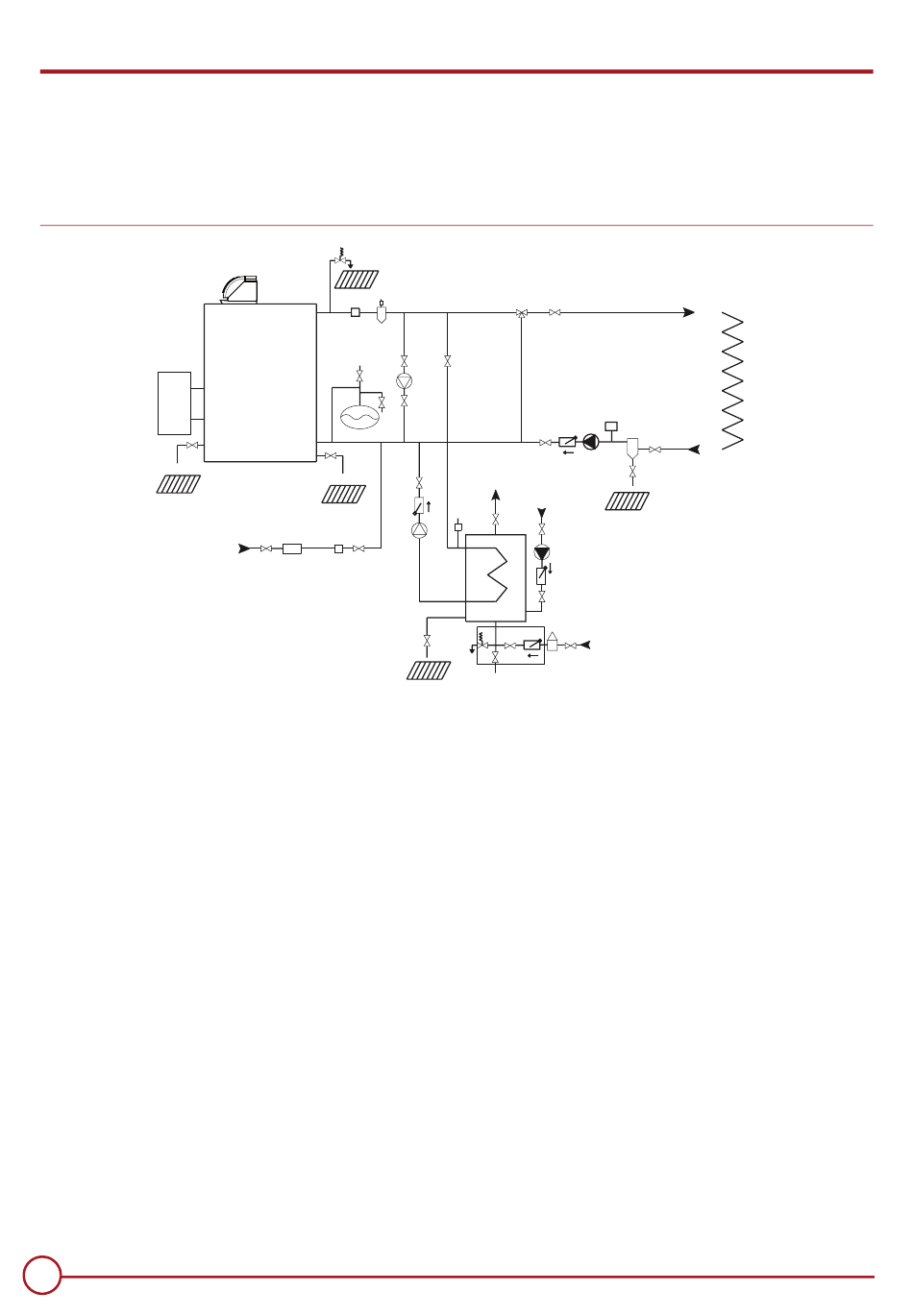

Ketel NXR4 Progress met productie van sanitair warm water door middel van een apart warmwatertoestel.
13
1
Vertrek verwarming
2
Retour verwarming
3
Overdrukventiel 3 bar + Manometer
5
Stromingsschakelaars
6
Luchtafscheider
7
Automatische ontluchter
9
Afsluiter
10
3-weg mengkraan
11
Ketel pomp
12
Bezinkbol voor slib (voornamelijk aanbevolen bij oude installaties)
13
Spuikraan
14
Watergebrekpressostaat
15
Recyclingpomp
16
Expansievat
12
geldt
niet
voor
3
7
6
5
9
15
9
16
17
19
20 9
9
18
alle
10
9
9
9
9
27
9
57
9
56
27
7 9
26
32
27
9
31
29
17
30
17
Aftapkraan
18
Vullen van de verwarmingskring (met stroomonderbreker, volgens
de geldende regelgeving)
19
Waterbehandeling
20
Waterteller
26
Laadpomp voor sanitair warm water
27
Terugslagklep
28
Ingang sanitair koud water
29
Reduceerventiel (indien druk waterleiding > 5.5 bar)
30
Veiligheidsaggregaat getarreerd op 7 bar met waterlozing met
controlelampje
31
Onafhankelijke sanitair-warmwatertoestellen
32
Kringlooppomp sww (kringloop facultatief)
56
Aansluiting circulatieleiding (mogelijkheid)
57
Uitgang sanitair warm water
NXR4 Progress
1
14
11
12
2
9
17
9
28
L000047
16/03/2016 - 300026627-03
