Hardware-eenheden verbinden
Als u meer dan één hardware-eenheid naast elkaar gebruikt, moeten de
hardware-eenheden onderling met ethernet-patchkabels verbonden worden.
Daarvoor kunt u
●
de LAN 1-aansluiting van elke hardware-eenheid direct aansluiten op een
switch of
●
de LAN 1-aansluiting van elke hardware-eenheid telkens verbinden met
de LAN 2-aansluiting van een andere hardware-eenheid. Deze variant
wordt hierna toegelicht.
Voor een optimale plaatsing van de kabels moet de hardware-eenheid aan de
linkerkant later als call-server worden gebruikt. Als u de hardware-eenheden
zoals op het volgende schema verbindt, kunt u het lokale bedrijfsnetwerk
aansluiten op de aansluiting LAN2 van de call-server.
Call server & Gateway 01
0
LAN
2 1

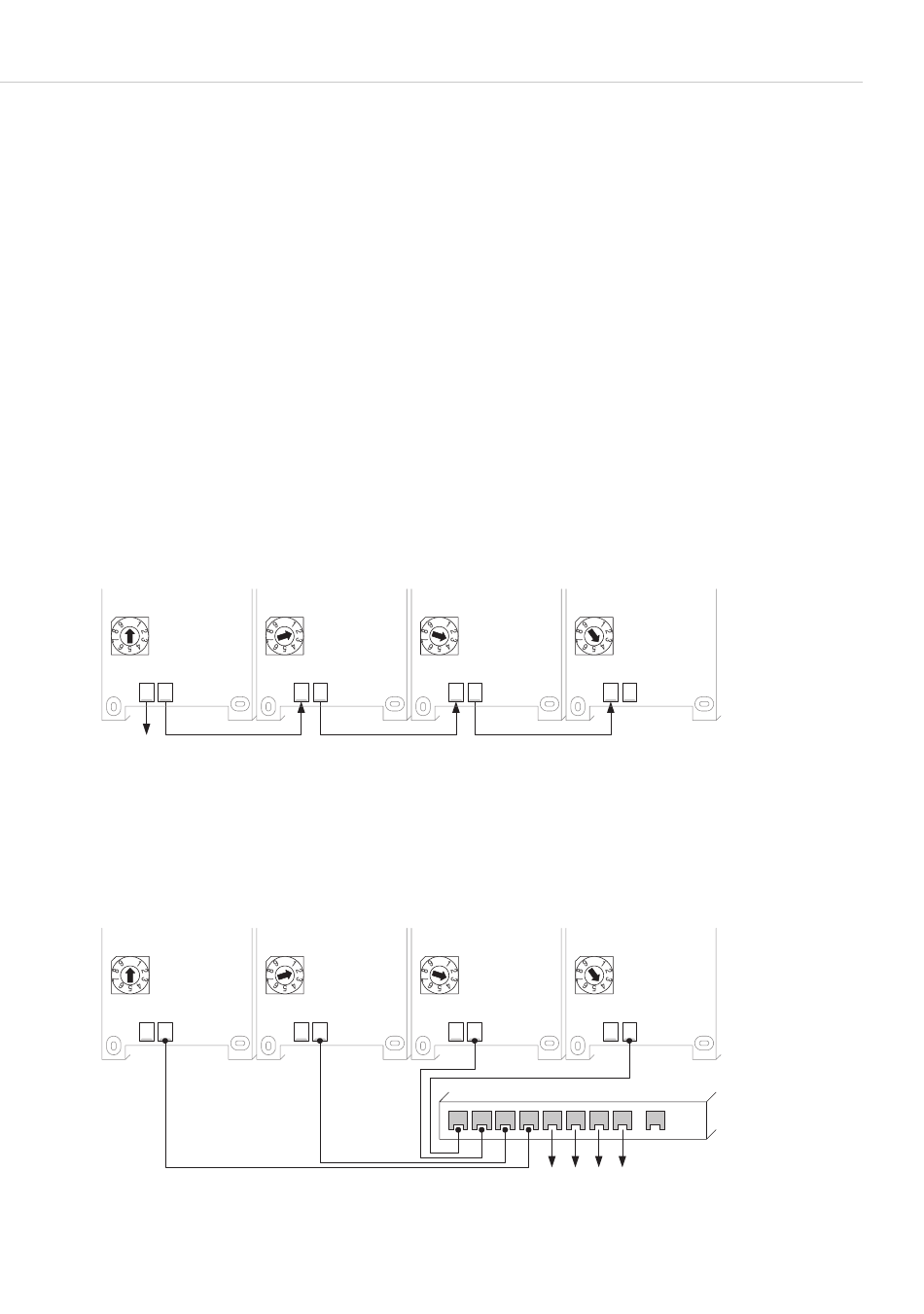

Hardware-eenheden: ethernet-verbindingen doorverbinden
Als u voor de verbinding een bijkomende switch gebruikt, kunt u de uitvalbe-
stendigheid verhogen. In deze configuratie kan de call-server ook een
verbinding opbouwen met het lokale bedrijfsnetwerk als één van de extra
gateways mocht uitvallen.
Call server & Gateway 01
0
LAN
2 1
Hardware-eenheden: Ethernet-verbindingen met switch
Installatie
Gateway 02
Gateway 03
0
0
LAN
LAN
2 1
2 1
Gateway 02
Gateway 03
0
0
LAN
LAN
2 1
2 1
Hardware-eenheden verbinden
Gateway 04
0
LAN
2 1
Gateway 04
0
LAN
2 1
Switch
