5.6.6
Geveluitmonding dubbelpijpsdoorvoer horizontaal
Toestelcategorie: C13
VOORZICHTIG
Leidingen voor de verbinding van de luchttoevoer en de
verbrandingsgasafvoer tussen het toestel en de
dubbelpijpsdoorvoer, moeten een diameter hebben van Ø 80
mm.

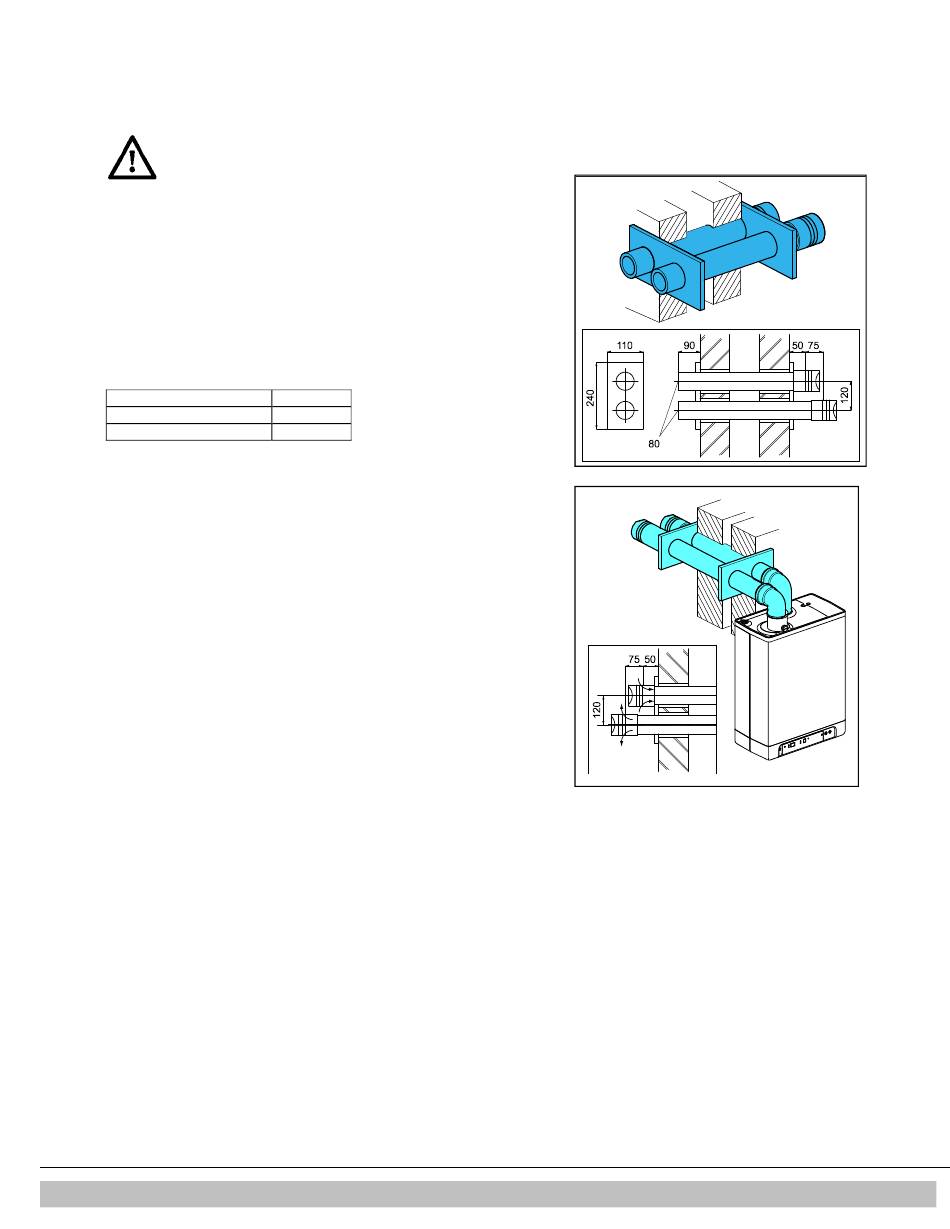

Dubbelpijpsdoorvoer-horizontaal.
•
Te verlengen, ten behoeve van een balkongalerij uitmonding, met één of twee
standaardleidingen (Ø80 mm).
Toelaatbare leidinglengte
Luchttoevoer- en verbrandingsgasafvoerleiding inclusief de lengte van de
dubbelpijpsdoorvoer.
RKOMB22AAV1
RKOMB28AAV1
RKOMB33AAV1
Verbrandingsgasafvoer- en luchttoevoerleiding
Voor de montage, zie § 5.6.5 Montage algemeen.
Montage dubbelpijpsdoorvoer
1.
Maak twee sparingen van Ø90 mm op de plaats van uitmonding.
2.
Kort de dubbelpijpsdoorvoer in op de juiste lengte.
3.
Schuif de toe- en afvoerpijp in de sparingen.
4.
Dek de sparingen af met de muurafdekplaten.
5.
Monteer de uitblaasroosters op de toe- en afvoerpijp.
6.
Bevestig deze aan de pijpen.
7.
Monteer de dubbelpijpsdoorvoer op waarbij de luchttoevoer op afschot naar buiten
en de rookgasafvoer op afschot naar het toestel.
ROTEX Heating Systems GmbH
100 m
85 m
80 m
82
