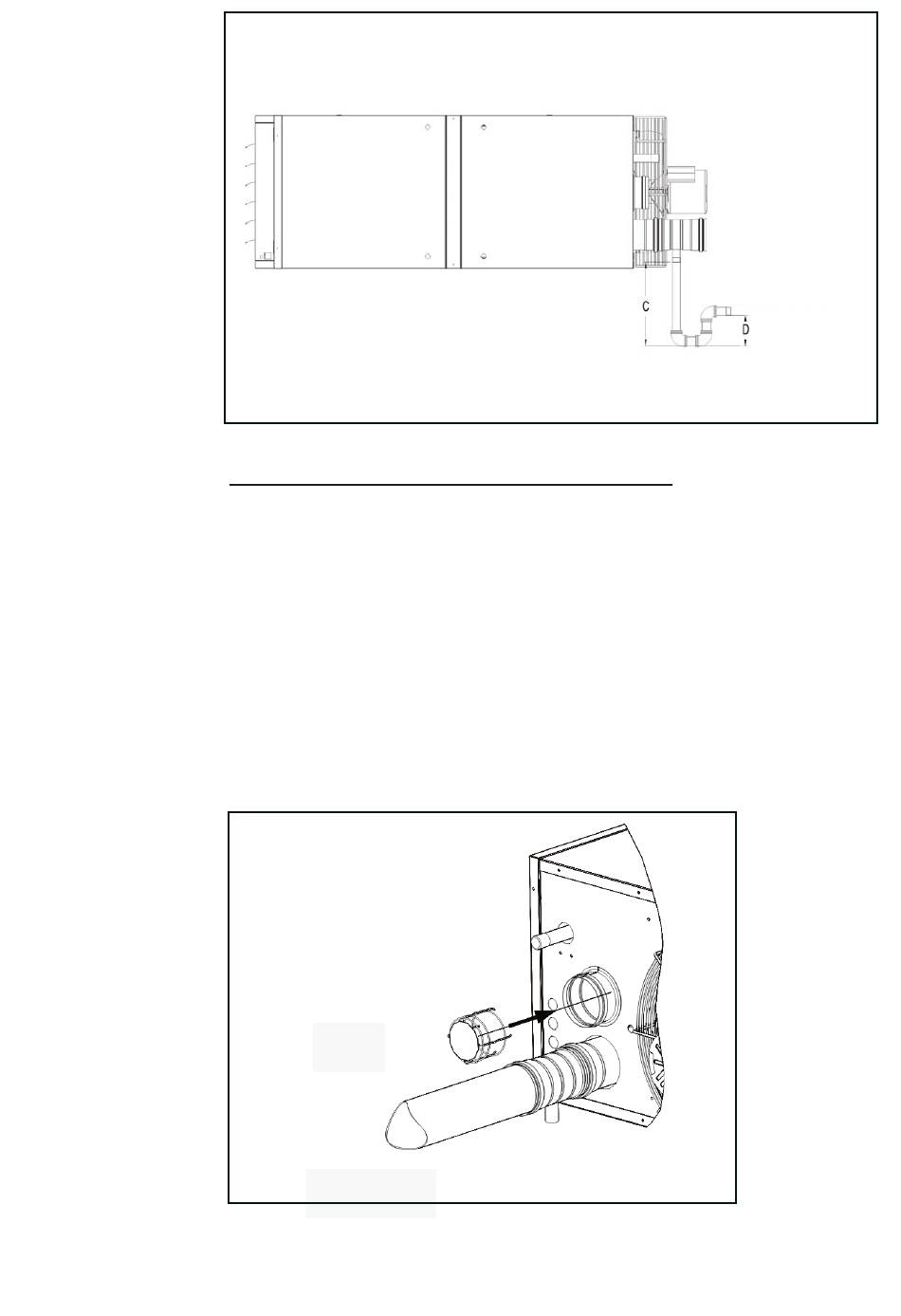

Figuur 7
Figuur 8
Type B installatie :
aansluitingen lucht-
toevoer & rookgasa-
fvoer
CONDENSSIFON IN ROOKGASAFVOERBUIS
Minimum vereiste afstanden
D = minimum 130mm
C = D + min. 50mm (min 185mm)
6.2.2 Rookgasafvoersysteem bij type B installaties
Als het toestel als een type B wordt geïnstalleerd, d.w.z. dat de verbrandingslucht uit de
te verwarmen ruimte wordt aangezogen, moet er worden gezorgd voor een voldoende
aanvoer van verse lucht en dit in overeenstemming met alle van toepassing zijnde re-
glementeringen.
Het is noodzakelijk enkelwandige naadloze afvoerpijpen te gebruiken vervaardigd uit
aluminium, PVC of roestvrijstaal. Alle verbindingen moeten degelijk worden afgedicht
om lekkage van verbrandingsgassen te vermijden.
Maak de nodige voorzieningen (e.g. afvoerkanaaltje) om het condenswater te laten
wegvloeien naar een condensbak. Respecteer steeds een verval van 17mm/meter per
horizontale pijp) om te verzekeren dat het condenswater afvloeit naar de afl oopbuis.
Het is verboden afvoerpijpen te installeren in de buurt van verwarmingsbronnen (e.g.
stralingstoestellen, stroomleidingen,
Ansluiting rookgasafvoer
Verbrandings-
luchttoevoerpijp
TOESTEL
condenssifon
sanitaire afvoer-
leiding
0807UESABENL/NLNL, page 13/31
