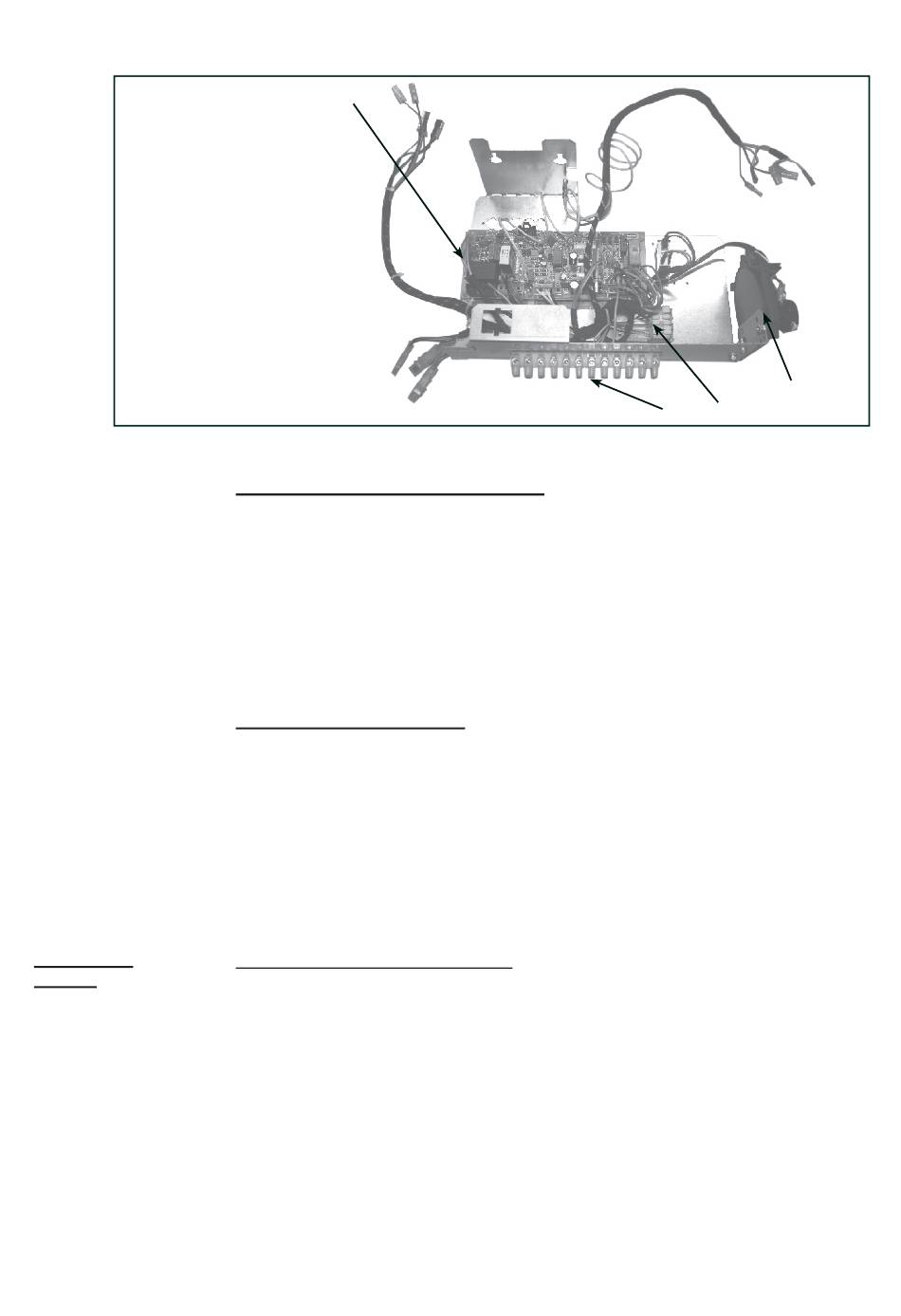

Figuur 16b : controlepaneel bevestigd op
verwijderbare console
13) Branderautomaat (ER)
14) Klemmenrij
15) Connector
16) Drukverschilschakelaar (S3
11.2 Onderhouds-
procedure
Verwijderen
brander
13
)
11.2.1 Onderhoud warmtewisselaar
Deze luchtverwarmer is uitgerust met een T-CORE 3 TM warmtewisselaar (patent in
behandeling). Verwijder vuil en opeenhopingen van stof op de buitenkant. Controleer
de warmtewisselaar visueel op barsten en gaten. Vervang de warmtewisselaar indien
u een barst of gat waarneemt. Een T-CORE 3 TM warmtewisselaar is opgebouwd uit
een primaire en secundaire warmtewisselaar - controleer beide secties.
Noot : voor de inspectie van het laagste gedeelte van de warmtewisselaar dient men
de brander te verwijderen. Lees de instructies hieronder voor meer informatie.
11.2.2 Onderhoud brander
Deze luchtverwarmer beschikt over een uniek ééndelig T-CORE2® brandergeheel
dat ontworpen is om de vlamstabiliteit te controleren zonder afblazen van de vlam of
vlamterugslag.
De brander kan op z'n geheel verwijderd worden voor inspectie of onderhoud; zie de
onderhoudsinstructies m.b.t. het verwijderen van de brander.
Inspecteer jaarlijks de brander- en controlesectie om te zien of ze gekuist moeten
worden. Reinig de secties bij een opeenhoping van vuil, stof, en/of pluizen, en volg de
instructies hieronder om de brander te verwijderen en te reinigen.
Voorzichtigheid : oogbescherming is aanbevolen.
Instructies om brander te verwijderen
1. Sluit de gastoevoer af bij de manuele klep aan de ingang net buiten het toestel.
2. Schakel de elektrische spanning uit.
3. Ontkoppel de gastoevoerleiding bij de koppeling net buiten het toestel.
4. Open het servicepaneel.
5. Maak de gasstraat los en verwijder ze. - Maak de connector van de elektrische
aansluiting op de gasklep los. Verwijder voorzichtig het branderinspuitstuk en de
blokkeermoer van de inspuitadaptor. Trek de inspuitadaptor voorzichtig weg uit de
brander door de gasstraat naar rechts te duwen. Zo wordt de gasstraat verwijderd.
6. Bepaal de positie van de brandersteun. Verwijder de schroeven die het aan het
secundair luchtschild vastmaken (fi guur 18a).
7. Hou de venturi tube vast, en schuif de hele brander lichtjes naar rechts om de brand-
er van de steun aan de linkerkant los te maken. Draai dan de open zijde van de
venturi tube naar buiten, weg van de brander. Trek de brander voorzichtig uit het
toestel (fi g. 18b).
