CV - 110 / 116
Afscherming
Page 14 of 23
Alle kabels die met de elektronica verbonden worden, moeten afgeschermd
zijn!
Daarbij is het volgende te onderscheiden:
−
De afscherming van de opnemerkabel wordt door de kabel-
schroefverbinding geleid en met schroefklem 1 verbonden.
−
De afschermingen van alle andere kabels worden in de bijbehorende
kabelschroefverbinding gelegd, zoals afgebeeld in afb. 8.

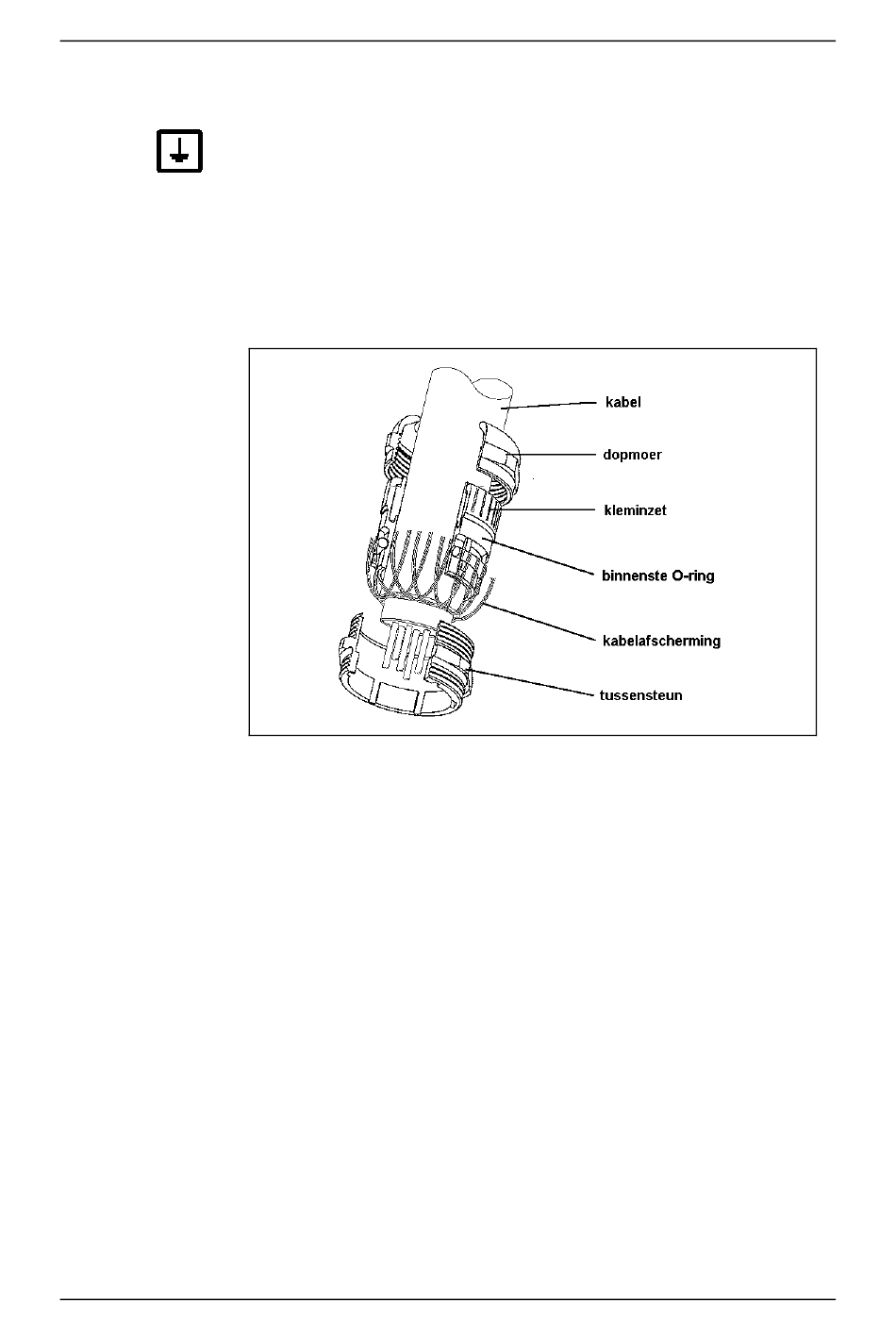

Afbeelding 8
Leggen van de kabelafscherming in de
kabelschroefverbinding
Ingebruikneming
CV110/116NL / V12 / 25-4-2017
