Ingebruikneming
3.4
Grenswaarderelais
3.4.1
Wat men over grenswaarderelais moet weten
CV110/116NL / V 12 / 25-4-2017
Als de grenswaarden overschreden worden, worden - tijdvertraagde - grens-
waardenrelais geactiveerd. Over de potentiaalvrije omschakelcontacten
daarvan kan een alarm of een uitschakeling van de bewaakte machine ge-
leid worden.
Er zijn 2 schakelvarianten mogelijk:
♦
Werkstroomschakeling
De spoel van het relais is bij niet overschreden grenswaarde (OK)
stroomloos, bij het overschrijden van de grenswaarde (alarm) stroomt
stroom door de spoel - het relais is aangetrokken.
♦
Ruststroomschakeling
Door de spoel van het relais stroomt bij niet overschreden grenswaarde
(OK) stroom, bij het overschrijden van de grenswaarde (alarm) is de
spoel stroomloos - het relais is weggevallen.
De instelling van de gewenste schakelingsvariant wordt via geleiderbruggen
uitgevoerd (zie hoofdstuk 5.1)

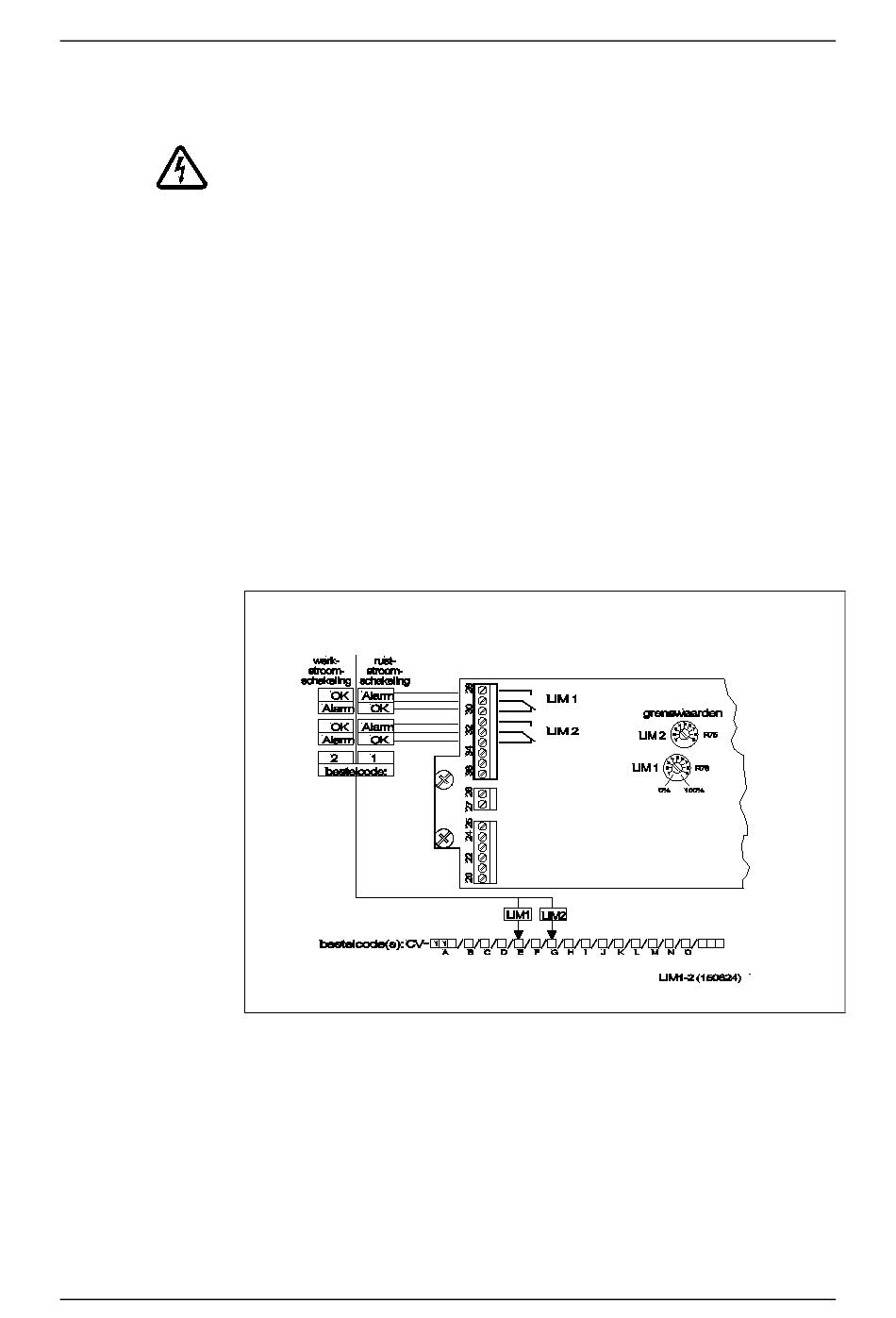

Afbeelding 9
Grenswaarderelais
De contacten zijn in stroomloze toestand getekend.
Er zijn 2 bedrijfsmodi mogelijk:
♦
zelfvergrendelend
♦
niet zelfvergrendelend
De ingestelde bedrijfsmodus staat op het bijlageblad in de behuizing (zelf-
vergrendelend/niet zelfvergrendelend)
