3.4.2
Reset (bevestigen van relaismeldingen)
3.4.3
Grenswaarden instellen
Page 16 of 23
Zelfvergrendelende grenswaarderelais moeten
−
na een alarmmelding
−
na het inschakelen van de bewakingselektronica
teruggezet worden!
Een draadbrug tussen klem 14 en 15 zorgt voor een "continue reset".
Indien nodig kan deze draadbrug door een externe resettoets vervangen
worden, die alleen bij gebruik van klem 14 en 15 overbrugt (zie afb. 5 en 6).
De resettoets mag alleen met afgeschermde leiding aangesloten worden!
De aanspreekdrempels van de twee grenswaarderelais worden met de po-
tentiometers LIM1 en LIM2 vastgelegd. De instelling verloopt in % betrokken
op de ingestelde meetbereikeindwaarde.
Voorbeeld:
Eis
Instelling
grenswaarden

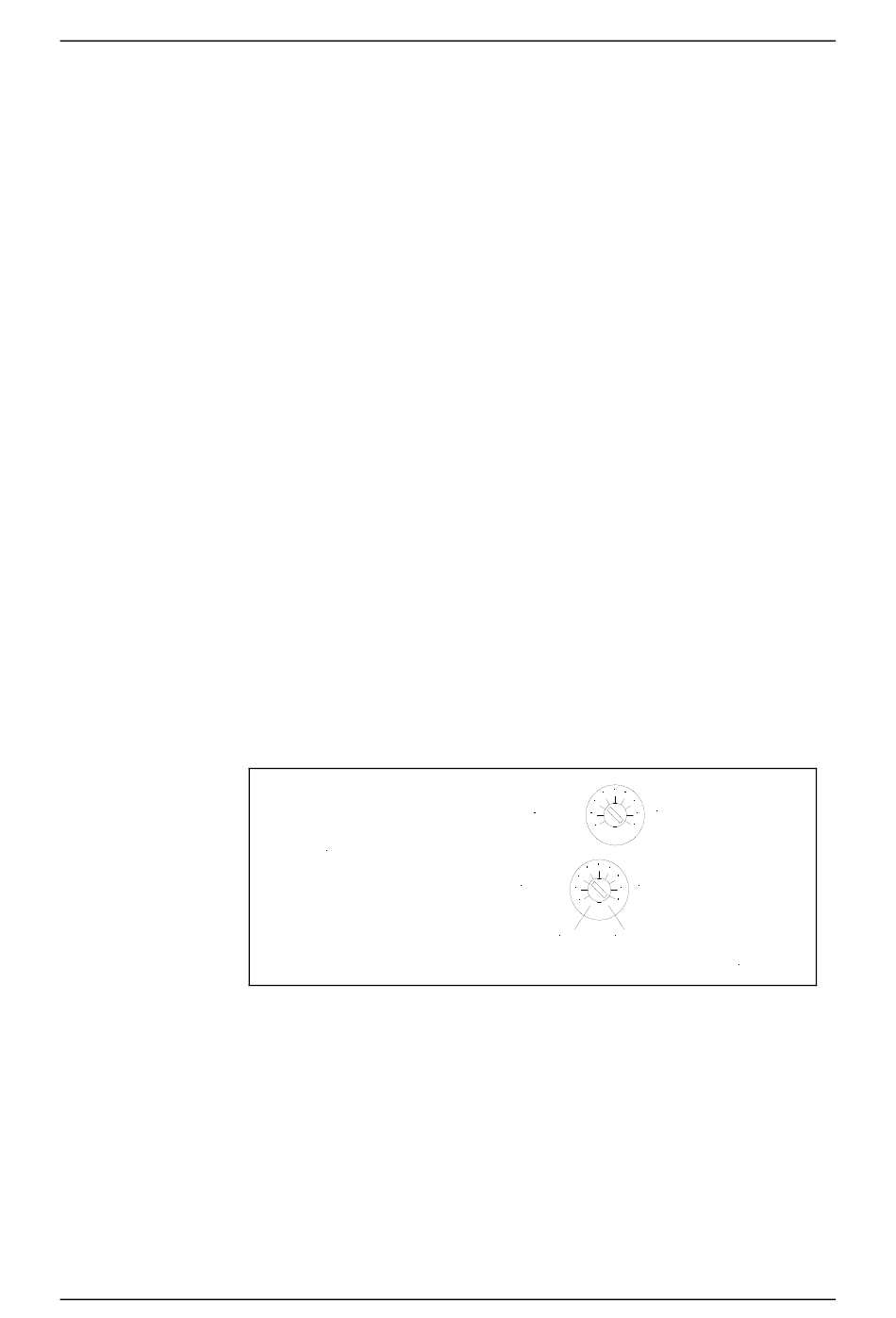

Afbeelding 10
Grenswaarde-potentiometer
Vooralarm bij 10 mm/s
Hoofdalarm bij 14 mm/s
Meetbereik: 20 mm/s (= 100 %)
Vooralarm: potentiometer LIM1
10 mm/s = 50 %
Hoofdalarm: potentiometer LIM2
14 mm/s = 70 %
4 5 6
3
7
R75
LIM 2
2
8
9
1
4 5 6
3
7
LIM 1
R76
2
8
1
9
0%
100%
GWPOTIS (010131)
