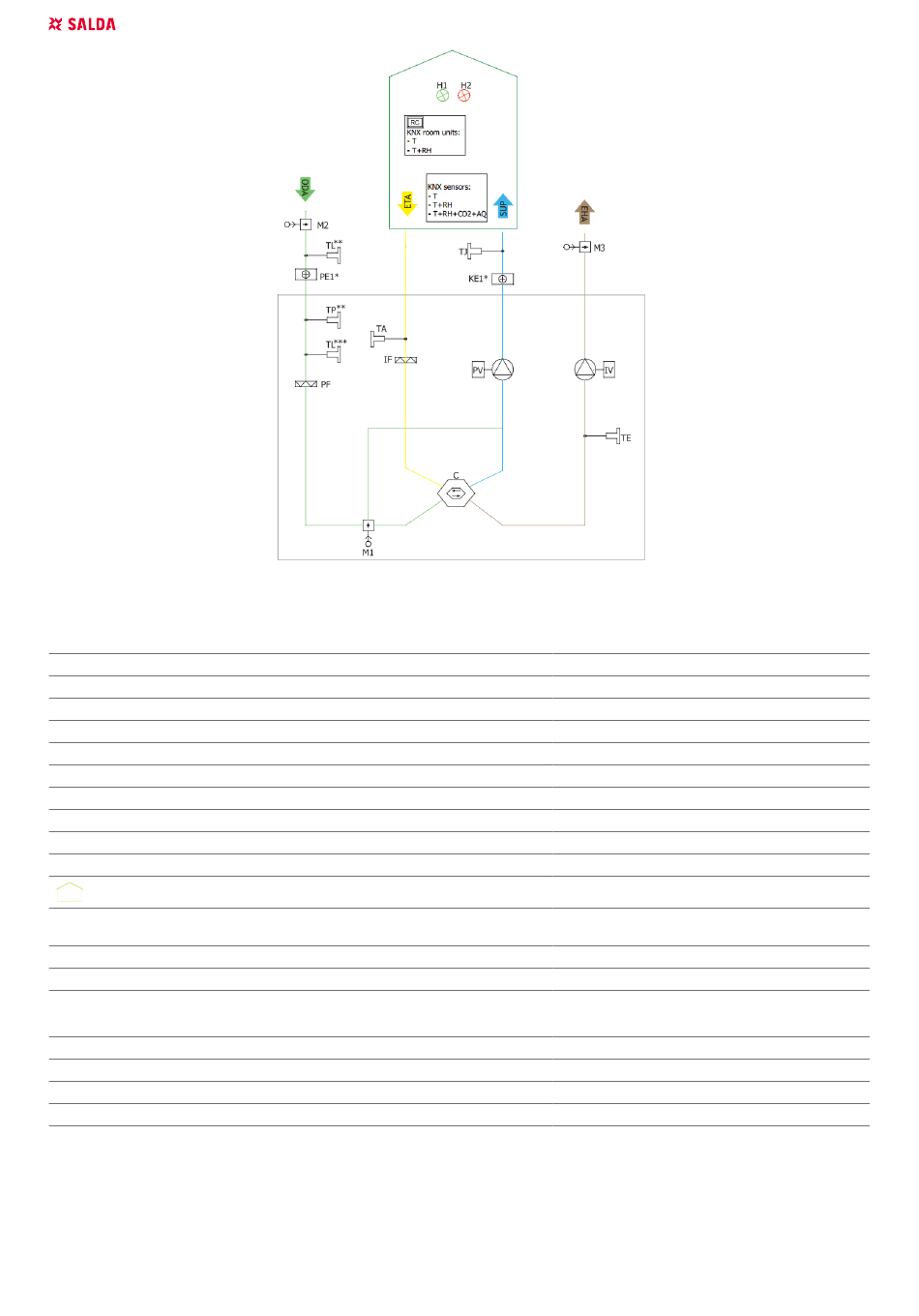

Figuur 5.4.6.
SMARTY XV S300 (* Verwarming en voorverwarming kunnen niet tegelijk verbonden zijn; ** Verbinding van componenten
M
LIJST MET COMPONENTEN
C
Platenwarmtewisselaar
IF
Filter luchtextractie
IV
Filter uitlaat
TE
Temperatuursonde luchtuitlaat
DTJ
Temperatuur- en luchtvochtigheidssonde luchtextractie*
RH
Luchtvochtigheidssensor
KE1
Elektrische verwarmingsbatterij
M1
By-pass klep
M3
Servomotor klep luchafvoer
CO
SK2
Druksonde luchtafvoer*
2
Geventileerde ruimtes
NET
Netwerk*
TP
Luchttemperatuur na voorverwarming batterij sensor*
T
Temperatuursonde*
* Component/aansluitmogelijkheid naargelang het model.
MOGELIJKE PCB INGANGEN/UITGANGEN
FA
Brandalarm
H1
Bedrijfs-/werkindicatie-uitgang
Systeem modeswitch
5.5.
MONTAGE
• De installatie mag enkel worden uitgevoerd door gekwalificeerd en voldoende opgeleid personeel.
• Controleer de labels op de behuizing van de unit bij het aansluiten van de luchtkanalen.
• Sluit de aansluitopeningen van de ventilatiekast bij het aansluiten van de luchtkanalen.
• Controleer de richting van de luchtstroom die is aangegeven op de behuizing van het toestel.
16
| NL
alleen met PE1; *** Verbinding van componenten alleen zonder PE1)
PV
Ventilator luchttoevoer
PF
Filter luchttoevoer
TA
Temperatuursonde luchtextractie
TJ
Temperatuursonde luchttoevoer
CO
CO
-sonde*
2
2
PC
Computer*
PE1
Elektrische voorverwarming
M2
Servomotor klep buitenlucht
SK1
Druksonde luchttoevoer*
TL
Temperatuursonde buitenlucht
MB-Gateway
Netwerk module*
S-Touch, POS8.4420,POS8.4440 of ST-SA-Control
RC
afstandsbediening*
AQ
Luchtkwaliteitsensor*
FPP
Beveiliging tegen brandhaard
H2
Uitgang alarmindicatie
Schakelaar ventiltorsnelheid
