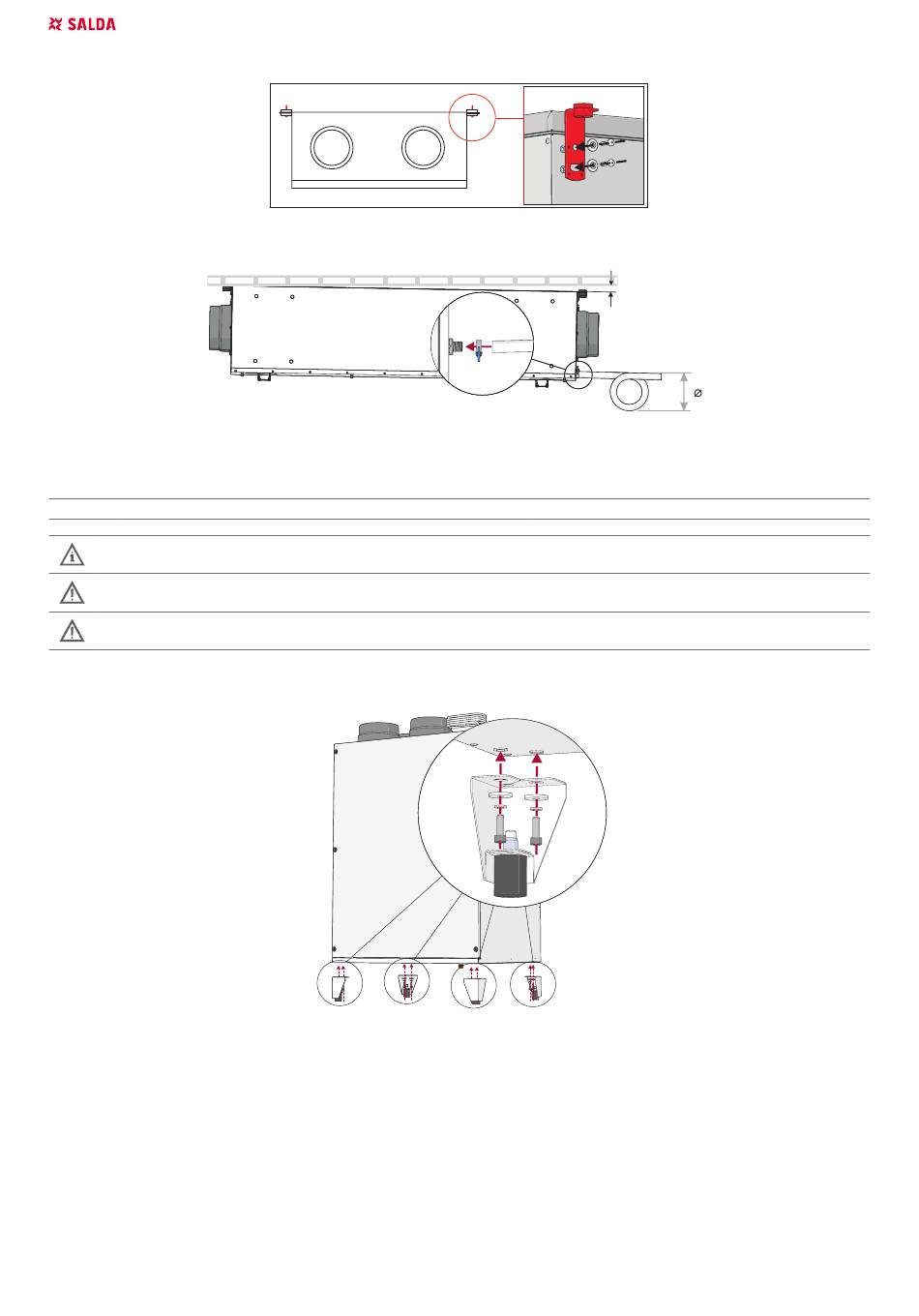

PLAFONDMONTAGE VAN DE UNIT (SMARTY XP)
Figuur 5.5.2.2. Installatie condensafvoersysteem (øD=150 mm) (alleen voor apparaten met condensatie warmtewisselaar)
α
α
[mm]
Nota. Installeer het systeem met de condenspomp (aangeboden als accessoire) als de collector zich stroomopwaarts bevindt.
De diameter van de condensleiding kan niet worden verkleind.
De aansluiting van de condensafvoer en de sifon MOETEN zichtbaar zijn en gemakkelijk te onderhouden, anders is de garantie
niet van toepassing!
5.5.3.
VLOERMONTAGE VAN DE UNIT (SMARTY XV)
H
18
| NL
Figuur 5.5.2.1. plafondmontage van de unit
SMARTY 2X P
9
D
Figuur 5.5.3.1. vloermontage (accessoire in optie vereist)
α
D
SMARTY 3X P / 4X P
11
SMARTY v2023.2
