• 1 zakje met schroeven voor bevestiging van frame plafond-console 1
• 1 zakje met schroeven voor bevestiging van schouw-wasemkap 2
• 1 zakje met schroeven voor bevestiging van verbindingsdoos 3
• 1 zakje met papieren.
Aanwijzingen voor de installatie
Voor een gemakkelijke installatie dient het volgende schema in acht te worden genomen:
• Installatie van het frame.
• Aansluiting met afvoer van de lucht naar buiten of filtering.
• Elektrische aansluiting op het voedingsnet.
• Montage van de telescopische schouw.
• Elektrische aansluiting en controle van de werking.
• Montage van de wasemkap.
Installatie van het frame
Het ophangingssysteem kan aan het plafond of aan
een voldoende dikke, houten draagbalk worden
bevestigd, die stevig verankerd is aan het plafond of
andere draagstructuren.
• Stel met behulp van een loodlijn of een dergelijk
systeem het middelpunt op het plafond of op de houten
draagbalk vast vanuit het middelpunt van de
kookplaat, en teken het.

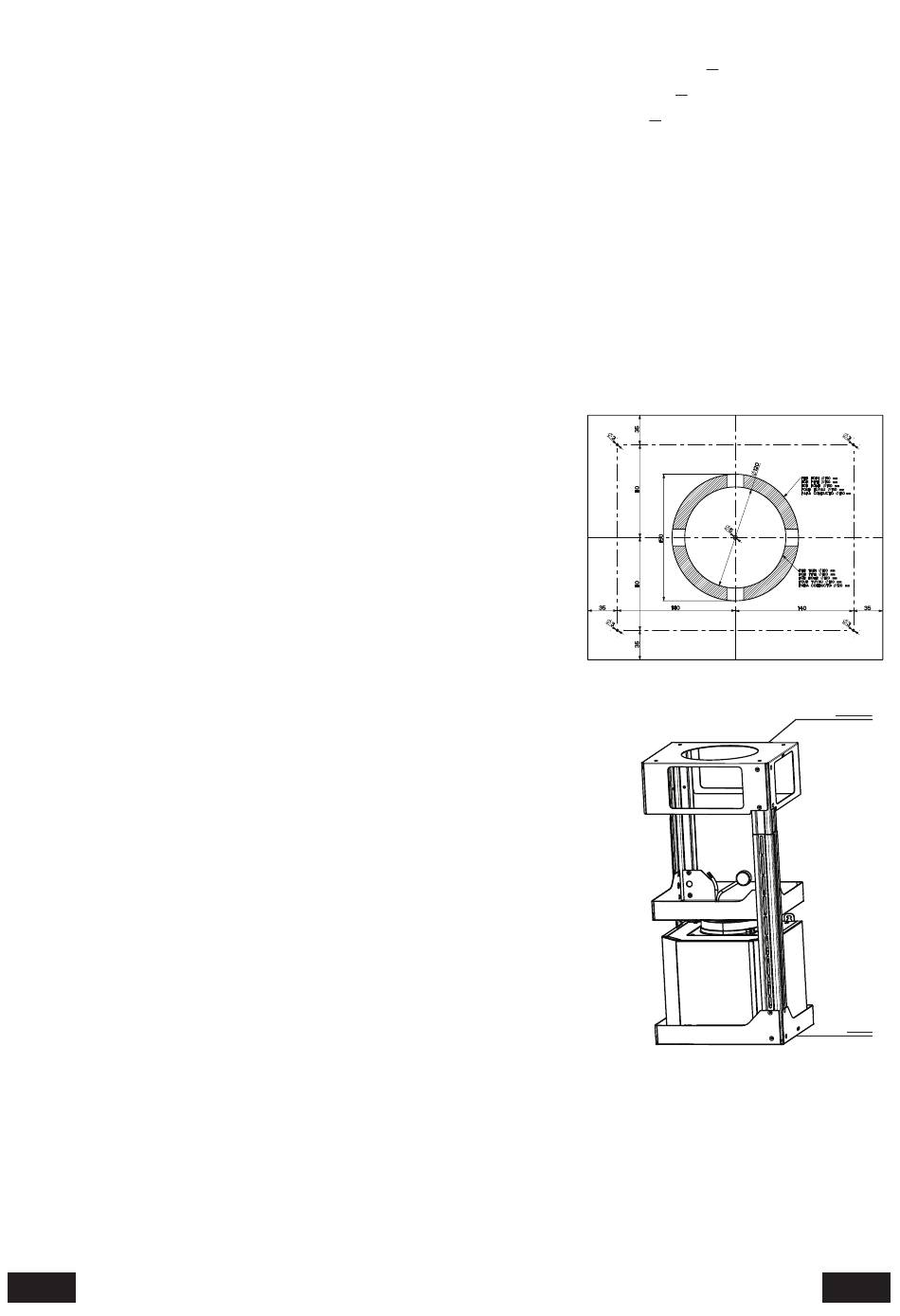

• Leg de bij de documentatie geleverde boormal tegen
het plafond of de houten balk, laat het middelpunt
samenvallen en lijn één van de twee assen (A of B)
van de mal uit, parallel aan de lange zijde van de
kookplaat.
• Teken de positie van de 4 gaten die door de boormal
worden aangegeven.
• Boren als volgt:
- Plafond: 4 gaten Ø 10 mm voor bevestiging van het
frame;
- Console: 4 gaten Ø 8 mm voor bevestiging van het
frame.
Bevestiging aan het plafond
Let op: vanwege de verschillen in de bouw van
plafonds wordt de keuze van het geschikte
bevestigingsmateriaal overgelaten aan de installateur.
Er moet echter op worden gewezen dat de bevestiging
absoluut veilig moet zijn in relatie tot belastingen door
het gewicht van de wasemkap en de buiging die
veroorzaakt kan worden door zijdelingse krachten die eventueel op het gemonteerde
apparaat worden uitgeoefend. Alleen de volgende types plafond zijn geschikt voor
montage van de wasemkap boven kookeinlanden:
• Plafond van massief beton: gebruik betonpluggen (niet bijgeleverd).
• Plafond van houten balken: gebruik houtschroeven Ø 10 mm met een lengte van minstens
