120 mm, (niet bijgeleverd).
• Plafond van holle baksteen, met een bestendige dikte van ongeveer 20 mm: gebruik
alleen voor dit geval 4 pluggen en schroeven die in de verpakking (1) worden geleverd.
Na de bevestiging moet worden gecontroleerd of de basis absoluut stabiel is, ook als het
frame wordt belast door buigingskrachten. In alle andere gevallen waarin het plafond
niet stevig genoeg is op het ophangingspunt, moet de installateur zorgen voor versteviging
met platen en tegenplaten die verankerd worden aan structureel sterke delen.
Bevestiging aan de houten console
Verbind de basis van het frame met de balk met behulp van de 4 schroeven 5,2 x 70 met
moeren en schijfjes die in de verpakking (1) worden geleverd.
A

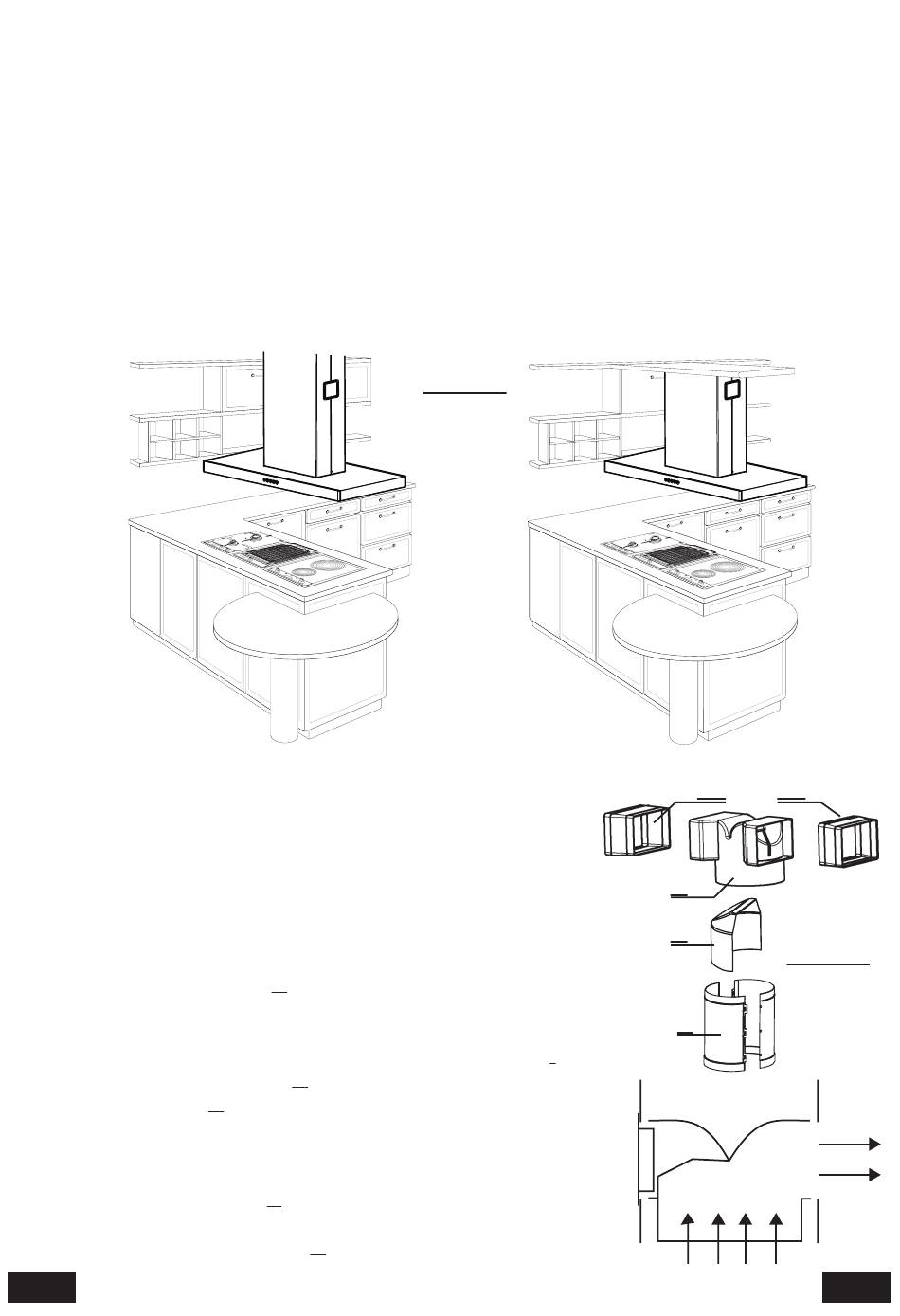

Aansluiting met afvoer van de lucht naar
buiten of met filtering
• Aansluiting met afvoer van de lucht naar buiten
• De wasemkap kan worden aangesloten op leidingen
naar buiten door middel van een starre of buigzame
leiding Ø 120 of 150 mm, naar keuze van de
installateur. Voor installatie met een leiding Ø 120
moet de reductieflens A worden aangebracht op de
uitgang van de wasemkap.
• Om de wasemkap te installeren met uitgang van de
lucht naar de zijkant door de onderste halve leiding I
moet het afbuigrooster D worden geplaatst in het
verbindingsstuk R om het ongebruikte gat af te sluiten
(afb.3).
• Snijd het verlengstuk P af ter hoogte van de afvoeren
1 en 2, die rechtstreeks in het onderdeel zitten.
Verbind de verlenging P met de ronde uitgang van de
verspreider, door hem naar beneden te duwen, en
breng het verbindingsstuk R (controleer of in het
38
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
Afb.2
B
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
P1
R
D
P
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
P1
Afb.3
NL
○
○
○
○
○
○
○
