verbindingsstuk R de twee filterende verlengstukken P1 gemonteerd zijn) op het
verlengstuk P aan. Controleer of de hoogte van de samengestelde onderdelen R+P
correspondeert met de hoogte van de uitgang van de schouw.
• Verwijder de eventuele actieve koolstoffilters (zie de paragraaf Onderhoud).
• Aansluiting als filterend apparaat
• De gefilterde lucht wordt teruggebracht in de omgeving via de twee plastic roostertjes
aan de zijkanten G op het onderstuk van de schouw I.
• Verbind het verlengstuk P met de ronde uitgang van de verspreider, door het naar beneden
te duwen en op dezelfde manier het verbindingsstuk R aan te brengen (controleer of de
twee filterende verlengstukken P1 op het verbindingsstuk R gemonteerd zijn) op het
verlengstuk P. Snijd het verlengstuk P af ter hoogte van de afvoeren 1 en 2, die rechtstreeks
op het verlengstuk zitten. Controleer of de hoogte van de samengestelde onderdelen R
+P correspondeert met de hoogte van de uitgang van de schouw.
• Plaats actieve koolstoffilters in de wasemkap (zie de paragraaf Onderhoud). Breng niet
de richtingsroosters aan; dat moet pas worden gedaan nadat de schouw geïnstalleerd
is.
Elektrische aansluiting op het voedingsnet
• Controleer of de netspanning correspondeert met de spanning die vermeld wordt op
het plaatje aan de binnenkant van de wasemkap.
• Sluit de wasemkap aan op het net met een tweepolige schakelaar ertussen met een
opening van de contacten van minstens 3 mm.
• Controleer of de elektrische installatie in huis een goede
aarding heeft.
• De aansluiting op het externe net moet tot stand worden
gebracht door de voedingskabel door het centrale gat
van het frame te leiden.
• Sluit de voedingskabel aan op het elektriciteitsnet.
Montage van de telescopische schouw
• Bevestig het bovenstuk S van de schouw aan het aan de
muur bevestigde frame of de houten console.
• Zet het bovenstuk van de schouw vast met twee
schroeven van 2,9 x 9,5 die bijgeleverd worden in de
verpakking (2), en let erop dat er één schroef in elke zijde
van de schouw gestoken wordt.
• Bevestig op dezelfde manier het onderstuk I van de
schouw met twee schroeven van 2,9 x 9,5 die bijgeleverd
worden in de verpakking (2), en breng de schouw in
dezelfde groef als het bovenstuk S van de schouw.
• Breng de twee richtingsroosters aan (klik hen in het
staalplaat) in hun behuizingen, zodanig dat het symbool
naar boven gericht is en het symbool
Controleer bovendien, voor de filterende versies, of de
roosters goed in het verbindingsstuk R (afb.4) zitten.
NL
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
naar voren.

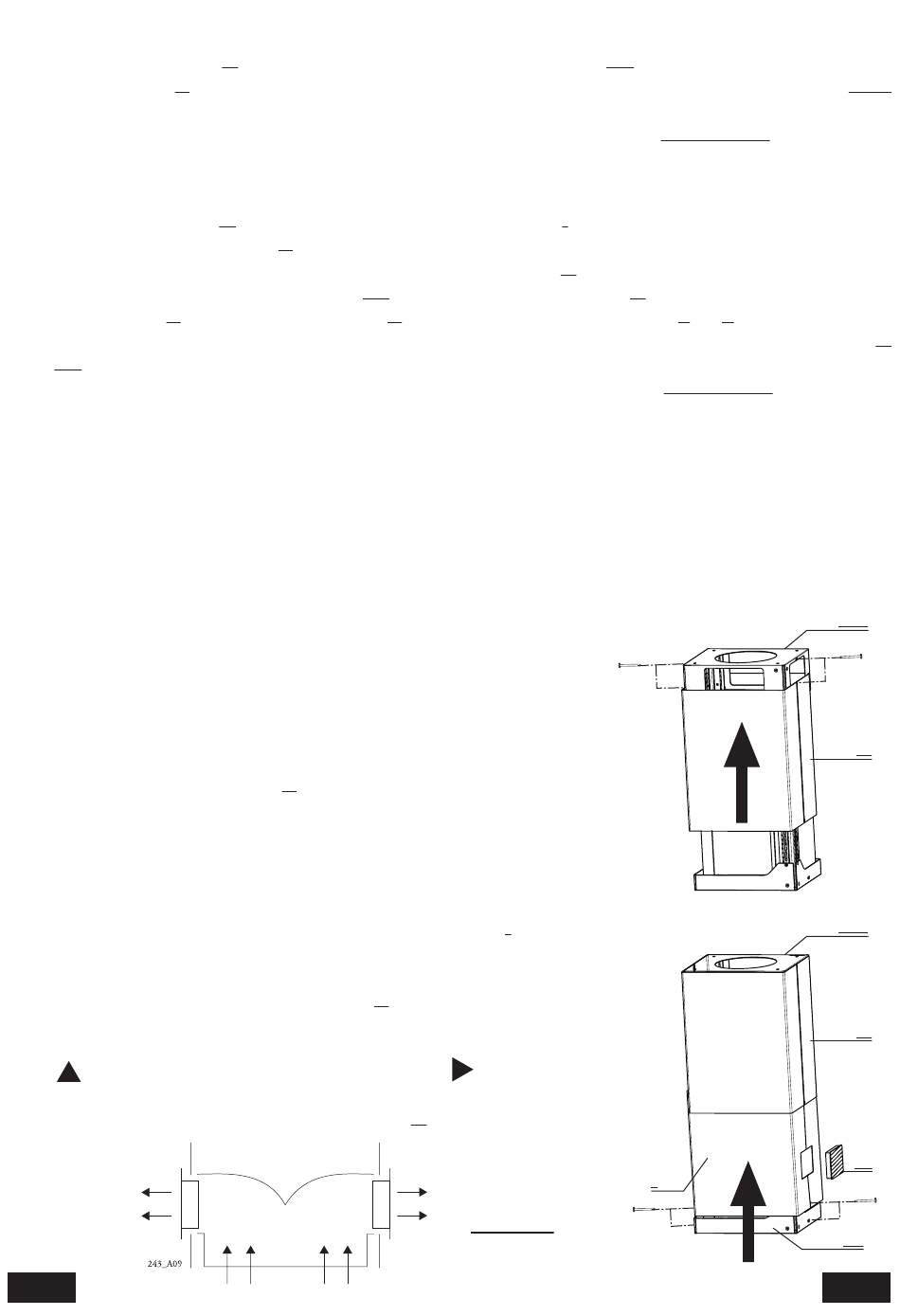

Afb.4
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
I
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
○
TS
S
TS
S
G
TI
