Onder
Beschrijving
deel
6
Bediening van de
ruimteverwarming/
koeling (of afsluiter)
Doorverbindingskabel
7
Doorverbindingskabel
tussen de buitenunit en
de bedieningskast
(a)
Zie naamplaatje op buitenunit.
(b)
Kabeldoorsnede 0,75 mm² tot 1,25 mm²; maximumlengte:
500 m. Geschikt om zowel de enkele gebruikersinterface
als de dubbele gebruikersinterface aan te sluiten.
(c)
Minimum kabeldoorsnede 0,75 mm².
(d)
Kabeldoorsnede 0,75 mm² tot 1,25 mm²; maximumlengte:
20 m.
OPMERKING
Meer technische specificaties van de verschillende
verbindingen staan vermeld op de binnenzijde van de
buitenunit.
4

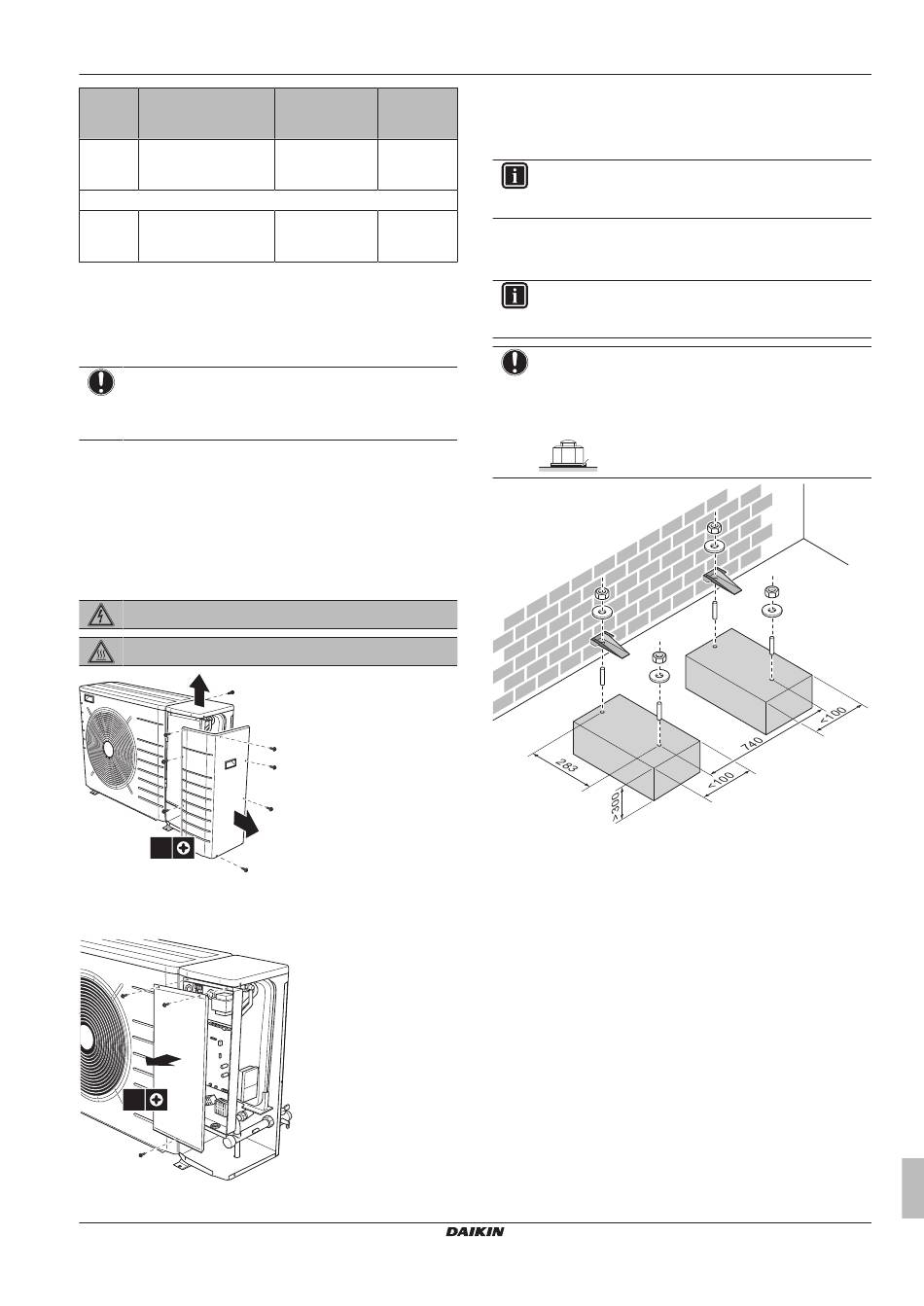

Installatie
4.1
De units openen
4.1.1
De buitenunit openen
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
GEVAAR: RISICO OM ZICH TE VERBRANDEN
1
2
8×
4.1.2
Het deksel van de schakelkast van de
buitenunit openen
3×
EBLQ+EDLQ05+07CAV3
Daikin Altherma lage temperatuur monobloc
4P4035781 – 2015.03
Draden
Maximum
stroom in
functie
(c)
2
(d)
2
4.2
De buitenunit monteren
4.2.1
De installatiestructuur voorzien
INFORMATIE
Voor meer informatie over de beschikbare opties, neem
contact op met uw verdeler.
Indien de unit rechtstreeks op de vloer wordt geïnstalleerd, maak
dan als volgt 4 sets klaar van M8 of M10 ankerbouten, moeren en
sluitringen (ter plaatse te voorzien):
INFORMATIE
De maximumhoogte van het bovenste uitstekend deel van
de bouten bedraagt 15 mm.
OPMERKING
Maak met moeren en harssluitringen (a) de buitenunit vast
op de ankerbouten. Indien de bekleding van de plaats
waarop de buitenunit wordt vastgemaakt, afschilfert of
loskomt, zullen de moeren gemakkelijk roesten.
a
(mm)
Voorzie in ieder geval minstens 300 mm vrije ruimte onder de unit.
Zorg daarbij ervoor dat de unit minstens 100 mm boven de mogelijke
hoogte van sneeuw staat.
4 Installatie
Installatiehandleiding
5
