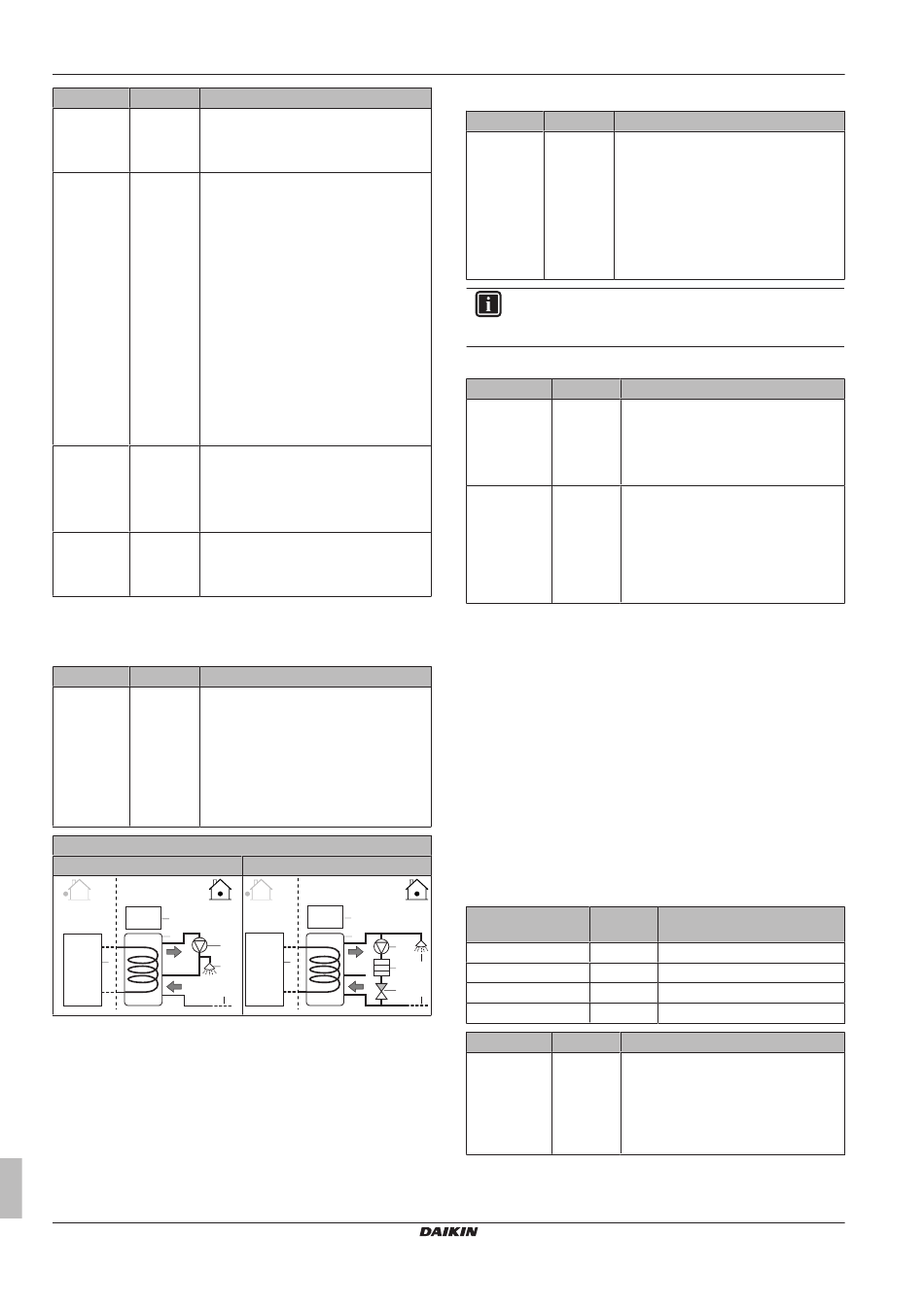

5 Configuratie
#
Code
[A.2.1.8]
[702]
Aantal watertemperatuurzones:
▪ 0 (1 AWTzone): Primair
▪ 1 (2 AWTzones): Primair + secundair
[A.2.1.9]
[F0D]
Pompwerking:
▪ 0 (Continu): De pomp werkt continu,
ongeacht of de thermo AAN of UIT
staat.
▪ 1 (Monster): Als de thermo op UIT
staat, werkt de pomp om de 5 minuten
en wordt de temperatuur van het water
gecontroleerd.
watertemperatuur
eindtemperatuur zakt, kan de unit
starten.
▪ 2 (Verzoek): De pomp werkt op
verzoek.
kamerthermostaat en een thermostaat
te gebruiken, ontstaat een thermo
AAN/UITstaat.
[A.2.1.B]
Nvt
Alleen als er 2 gebruikersinterfaces zijn:
Loc. gebruikersinterface:
▪ Op unit
▪ In de kamer
[A.2.1.C]
[E0D]
Glycol aanwezig:
▪ 0 (Nee) (standaard)
▪ 1 (Ja)
5.2.3
Snelle wizard: Opties
Uitwendige warmtapwaterpomp
#
Code
[A.2.2.A]
[D02]
Warm tapwaterpomp:
▪ 0 (Nee): NIET geïnstalleerd
▪ 1 (Secund retour): Geïnstalleerd voor
ogenblikkelijk warm water
▪ 2 (Disinf. shunt): Geïnstalleerd voor
desinfectie
Zie tevens de afbeeldingen hieronder.
Pomp voor warm tapwater geïnstalleerd voor...
Ogenblikkelijk warm water
h
b
c
a
f
g
a
Buitenunit
b
Tank
c
Pomp voor warm tapwater
d
Verwarmingselement
e
Terugslagklep
f
Douche
g
Koud water
h
Bedieningskast
Installatiehandleiding
14
Beschrijving
Als
de
onder
de
Voorbeeld:
Door
een
Beschrijving
Desinfectie
h
b
c
a
d
f
e
g
Afstandbuitensensor
#
Code
[A.2.2.B]
[C08]
Extrn sensor (buiten):
▪ 0 (Nee): NIET geïnstalleerd.
▪ 1
Afstandsbuitensensor, aangesloten op
de buitenunit.
▪ 2 (Kamersensor): Afstandssensor,
aangesloten op de kast met opties
EK2CB07CAV3.
INFORMATIE
U kunt alleen hetzij de afstandbinnensensor, hetzij de
afstandbuitensensor aansluiten.
Bedieningskast EKCB07CAV3
#
Code
[A.2.2.E.1]
[E03]
Stappen backupverwarming:
▪ 0 (standaard)
▪ 1
▪ 2
[A.2.2.E.2]
[50D]
Type BUH:
▪ 1 (1P,(1/1+2)): 6 kW 1~ 230 V
(standaard)
▪ 4 (3PN,(1/2)): 6 kW 3N~ 400 V (*9W)
▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V
(*9W)
Het systeem laat toe 2 types van backupverwarmingkits aan te
sluiten:
▪ EKMBUHCA3V3: 1~ 230 V 3 kW backupverwarming
▪ EKMBUHCA9W1: Geünificeerde backupverwarming
De backupverwarming EKMBUHCA3V3 kan alleen worden
geconfigureerd om een 3V3backupverwarming te zijn. De
geünificeerde backupverwarming EKMBUHCA9W1 kan op 4
verschillende manieren worden geconfigureerd:
▪ 3V3: 1~ 230 V, 1 stap van 3 kW
▪ 6V3: 1~ 230 V, 1e stap = 3 kW, 2e
▪ 6W1: 3N~ 400 V, 1e
stap = 3 kW, 2e
▪ 9W1: 3N~ 400 V, 1e
stap = 3 kW, 2e
Om
de
backupverwarming
EKMBUHCA3V3 als de EKMBUHCA9W1), combineer de
instellingen [E03] en [50D]:
Configuratie back
[E03]
upverwarming
3V3
1
6V3
2
6W1
2
9W1
2
#
Code
[A.2.2.E.4]
[E05]
Warmtapwaterbedrijf:
Kan het systeem warm tapwater
bereiden?
▪ 0 (Nee): NIET geïnstalleerd
▪ 1 (Ja): Geïnstalleerd
Daikin Altherma lage temperatuur monobloc
Beschrijving
(Buitensensor):
Beschrijving
stap = 3+3 kW
stap = 3+3 kW
stap = 3+6 kW
te
configureren
(zowel
de
[50D]
1 (1P,(1/1+2))
1 (1P,(1/1+2))
4 (3PN,(1/2))
5 (3PN,(1/1+2))
Beschrijving
EBLQ+EDLQ05+07CAV3
4P4035781 – 2015.03
