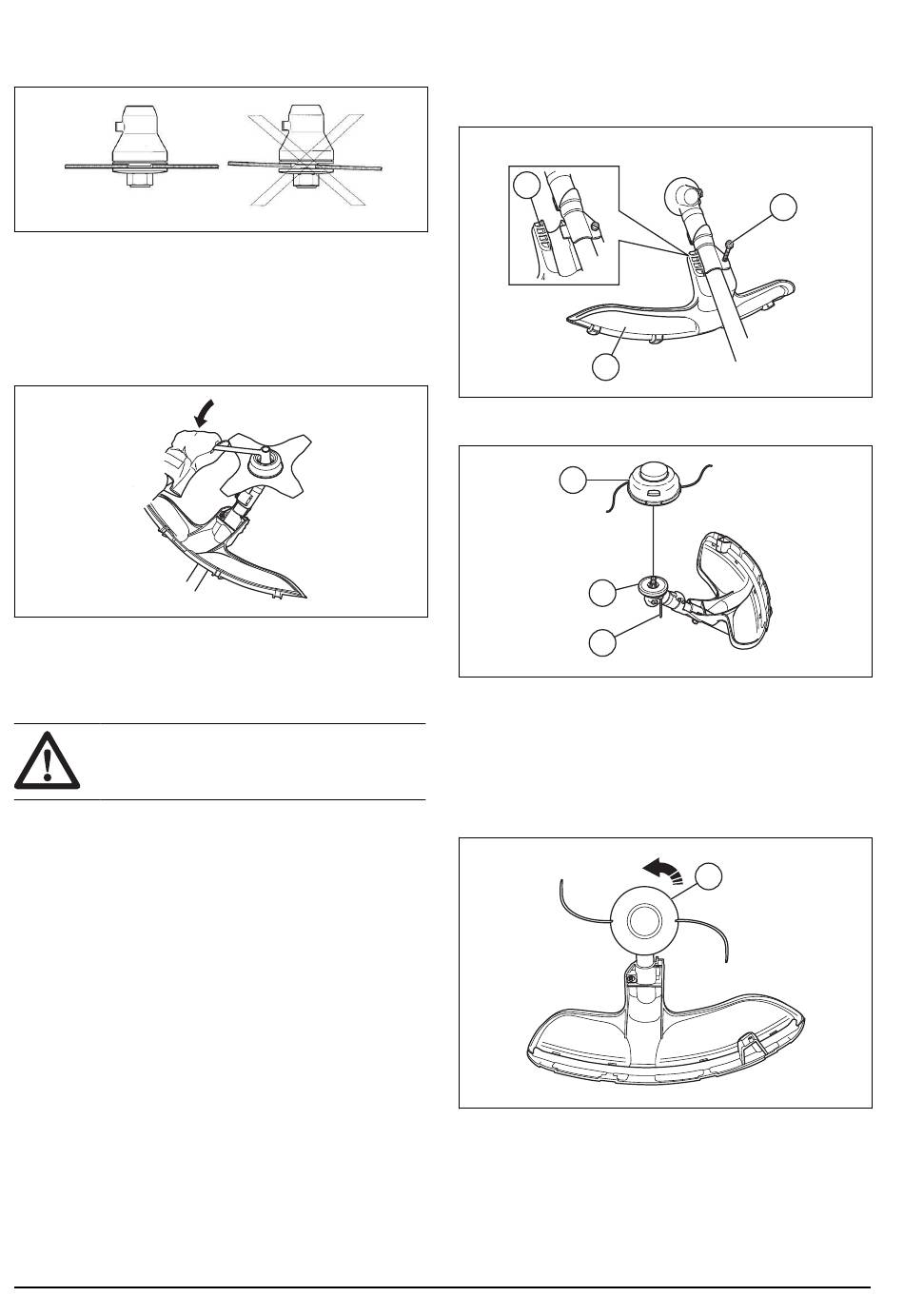

5. Stellen Sie sicher, dass das Mitnehmerrad und der
Stützflansch korrekt im Mittelloch der Grasklinge
einrasten.
6. Bringen Sie die Mutter (G) an.
7. Ziehen Sie die Mutter mit dem Steckschlüssel
an. Halten Sie den Schaft des Steckschlüssels
nahe dem Schneidausrüstungsschutz. Ziehen Sie
in entgegengesetzter Richtung an, in der sich die
Schneidausrüstung dreht. Ziehen Sie die Mutter mit
einem Anzugsmoment von 35–50 Nm fest.
So montieren Sie den
Schneidausrüstungsschutz und den
Trimmerkopf
ACHTUNG:
die Schutzabdeckung montiert ist.
1. Montieren Sie den für die Arbeit
mit dem Trimmerkopf vorgesehenen
Schneidausrüstungsschutz (A).
2. Hängen Sie den Schneidausrüstungsschutz in den 2
Haken des Blechhalters (B) ein.
14
Stellen Sie sicher, dass
3. Biegen Sie den Schneidausrüstungsschutz um die
Welle, und ziehen Sie die Schraube (C) auf der
gegenüberliegenden Seite der Welle fest. Ziehen
Sie die Schraube mit dem Kombischraubenschlüssel
fest.
B
A
4. Montieren Sie das Mitnehmerrad (D) an der
Abtriebswelle.
F
D
E
5. Drehen Sie die Abtriebswelle, bis sich ein Loch des
Mitnehmerrads mit dem entsprechenden Loch im
Getriebegehäuse deckt.
6. Stecken Sie den Sperrstift (E) in das Loch, so dass
die Welle fixiert ist.
7. Installieren Sie den Trimmerkopf gegen den
Uhrzeigersinn.
8. Das Entfernen des Trimmerkopfes und der
Schutzvorrichtung für die Schneidausrüstung erfolgt
in umgekehrter Reihenfolge.
So installieren Sie den Transportschutz
1. Setzen Sie die Klinge in den Transportschutz (A) ein.
C
F
1999 - 005 - 15.12.2023
