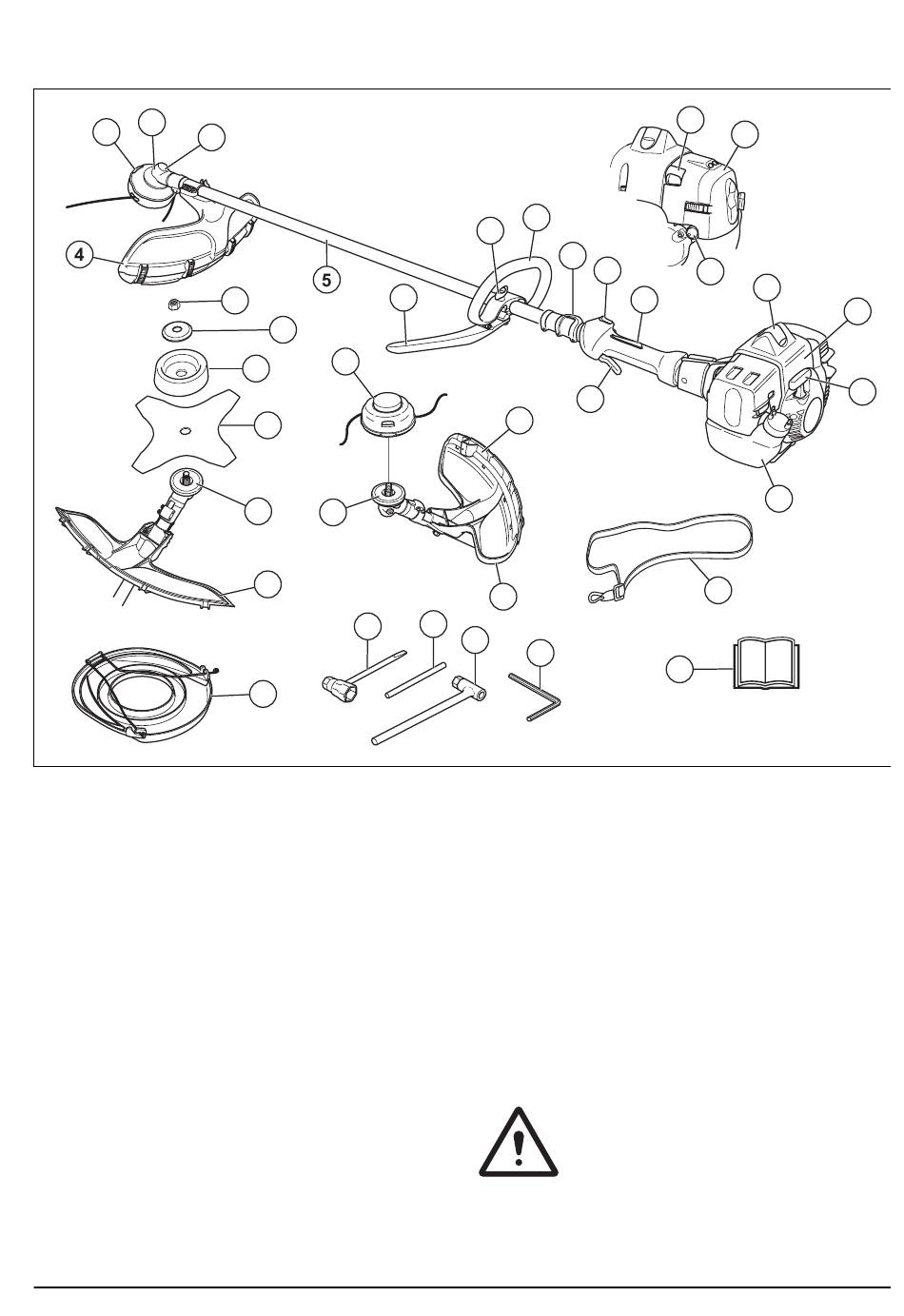

Geräteübersicht
3
1
1. Trimmerkopf
2. Einfüllöffnung für Schmierfett, Winkelgetriebe
3. Winkelgetriebe
4. Schutz für die Schneidausrüstung
5. Schaft
6. Lenkereinstellung
7. Loophandgriff
8. Aufhängöse
9. Stoppschalter
10. Gashebel
11. Gashebelsperre
12. Zündkappe und Zündkerze
13. Zylinderdeckel
14. Startseilgriff
15. Kraftstofftank
16. Luftfilterdeckel
17. Choke-Hebel
18. Kraftstoffpumpenblase
19. Sicherungsmutter
20. Stützflansch
1999 - 005 - 15.12.2023
2
19
20
1
21
22
23
23
4
25
24
7
6
32
29
4
26
27
28
21. Stützkappe
22. Klinge
23. Mitnehmerrad
24. Transportschutz
25. Steckschlüssel
26. Sperrstift
27. Hülsenschlüssel
28. Inbusschlüssel
29. Schutzabdeckung
30. Tragegurt
31. Bedienungsanleitung
32. J-Griff
Symbole auf dem Gerät
17
16
8
9
18
10
11
30
31
WARNUNG: Dieses Gerät kann gefährlich
sein und schwere oder tödliche
Verletzungen des Bedieners oder anderer
Personen verursachen. Gehen Sie
vorsichtig vor, und verwenden Sie das
Gerät ordnungsgemäß.
12
13
14
15
3
