Gebruik
8
Status- en foutmeldingen
8.2
Status- en foutmeldingen
8.2.1
Status-LED V1
106
Technische handleiding – MOVITRANS

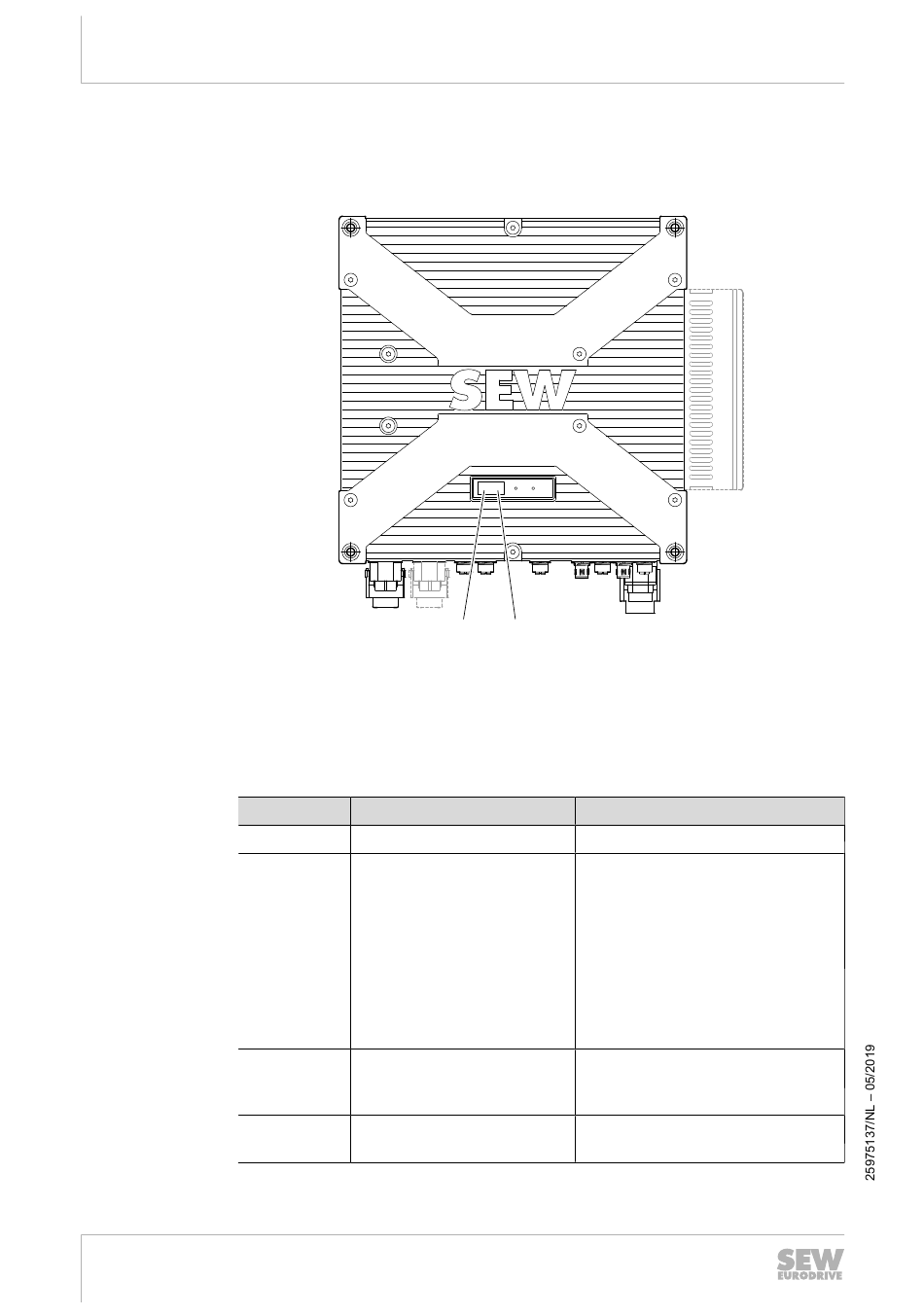

In de volgende afbeelding worden de bedienings- en indicatie-elementen van het ap-
paraat weergegeven:
[1]
LED V1
[2]
LED V2
De status-LED V1 geeft de volgende bedrijfstoestanden weer:
Status-LED
Uit
Buiten bedrijf
Brandt geel
Geen vrijgave, apparaat be-
drijfsklaar
Knippert
Apparaat actief (werkt), lineai-
groen
re leiding wordt van stroom
voorzien
Brandt rood
Fout, indicatie gebeurt via
LED V2
®
decentrale voeding TES31A
S TATU S
V1
V2
[1]
[2]
Betekenis
•
Controleer de aansluitingen voor de
vrijgave, vooral van:
•
•
•
-
Maatregelen, zie het hoofdstuk "Sto-
ringslijst".
9007219918772747
Maatregel
Controleer de netspanning.
X2337 → brug pen 11 met
pen 12 aanwezig
X5102_1 → pen 4 op +24V aan-
gesloten
X5161 → bruggen pen 1 met
pen 4 en pen 2 met pen 3 aan-
wezig
