Elektrische installatie
5
Elektrische aansluitingen
5.8.9

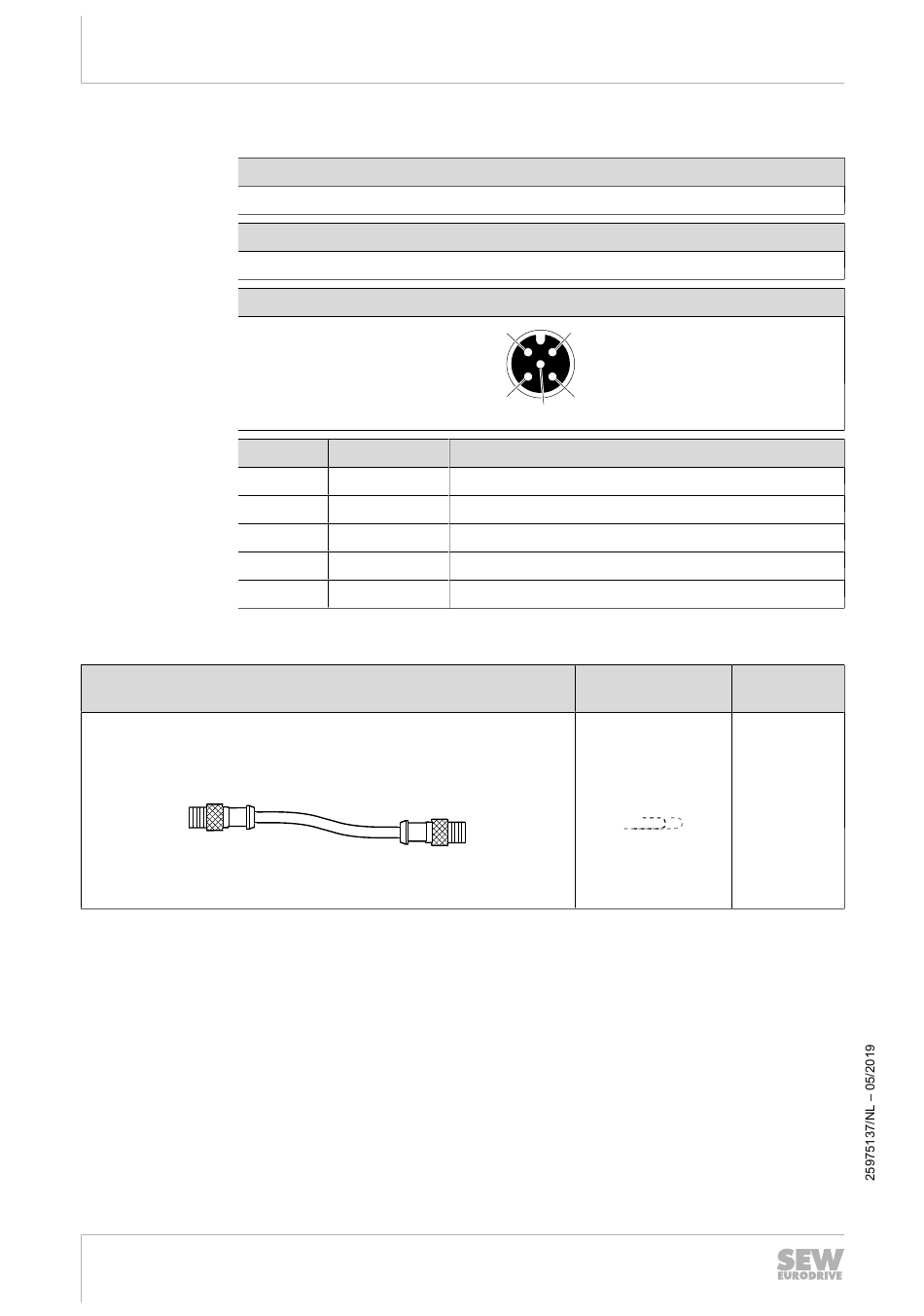

X5102_2: Digitale uitgangen – vermogensdeel
Aansluitkabel
Kabels
Lengte 60 cm: Artikelnummer: 19078021
Kabelopbouw: (5X0.34)
M12, 5-polig, male, A-gecodeerd ↔ M12, 5-polig, male, A-gecodeerd
46
Technische handleiding – MOVITRANS
Functie
Digitale in-/uitgangen van het vermogensdeel
Aansluittype
M12, 5-polig, female, A-gecodeerd
Aansluitschema
Nr.
Naam
1
+24V
2
DO01
3
0V24
4
DO00
5
FE
®
decentrale voeding TES31A
1
2
4
3
5
Functie
24 V DC-uitgang
Binaire uitgang 01
0V24-referentiepotentiaal
Binaire uitgang 00
Potentiaalvereffening/functionele aarde
Lengte/manier van
leggen
Vaste lengte
Componen-
ten
–
