Raadpleeg de documentatie/het aansluitschema van de betreffende niveaureindschakelaar voor volledige informatie,
inclusief bijzonderheden over de aansluiting van het scherm.
De bekabeling moet geïnstalleerd worden in overeenstemming met BS 6739 - Instrumentatie in
Procescontrolesystemen: Installatieontwerp en -praktijk of plaatselijk equivalent. Voor installaties in de VS en Canada
moet de sonde aangesloten worden volgens de National and Local Electrical Code (NEC) of de Canadian Electrical
Code (CEC). Om de niveausonde aan te sluiten moet u een afgeschermde meeraderige kabel gebruiken met een
minimale afmeting van de geleider van 0,5 mm², bv. LiYCY 4 x 0,5mm², max. lengte 100 m.
Zorg voor voldoende kabellengte om de kabelconnector te kunnen verwijderen, en om ervoor te zorgen dat er geen
spanning op het toestel komt te staan.
Om de kabelconnector los te maken, verwijdert u de centrale schroef.
Opmerking: Om het milieu te beschermen wordt de sonde geleverd met een pakking tussen de kabelconnector
en de sondeaansluiting. Om het milieu intact te houden moet u ervoor zorgen dat de pakking altijd aanwezig
is wanneer u de kabelconnector weer aansluit, en dat alle contactoppervlakken onbeschadigd en schoon zijn.
Om toegang te krijgen tot het aansluitblok in de kabelconnector, verwijdert u de centrale schroef en trekt u het
klapdeksel weg.
Het aansluitblok op de LP40 kan in 90° stappen gedraaid worden om de bedrading te vergemakkelijken:
-
Verwijder de bevestigingsschroef en trek de connector eruit.
-
Verwijder het aansluitblok en herplaats het naar behoefte.

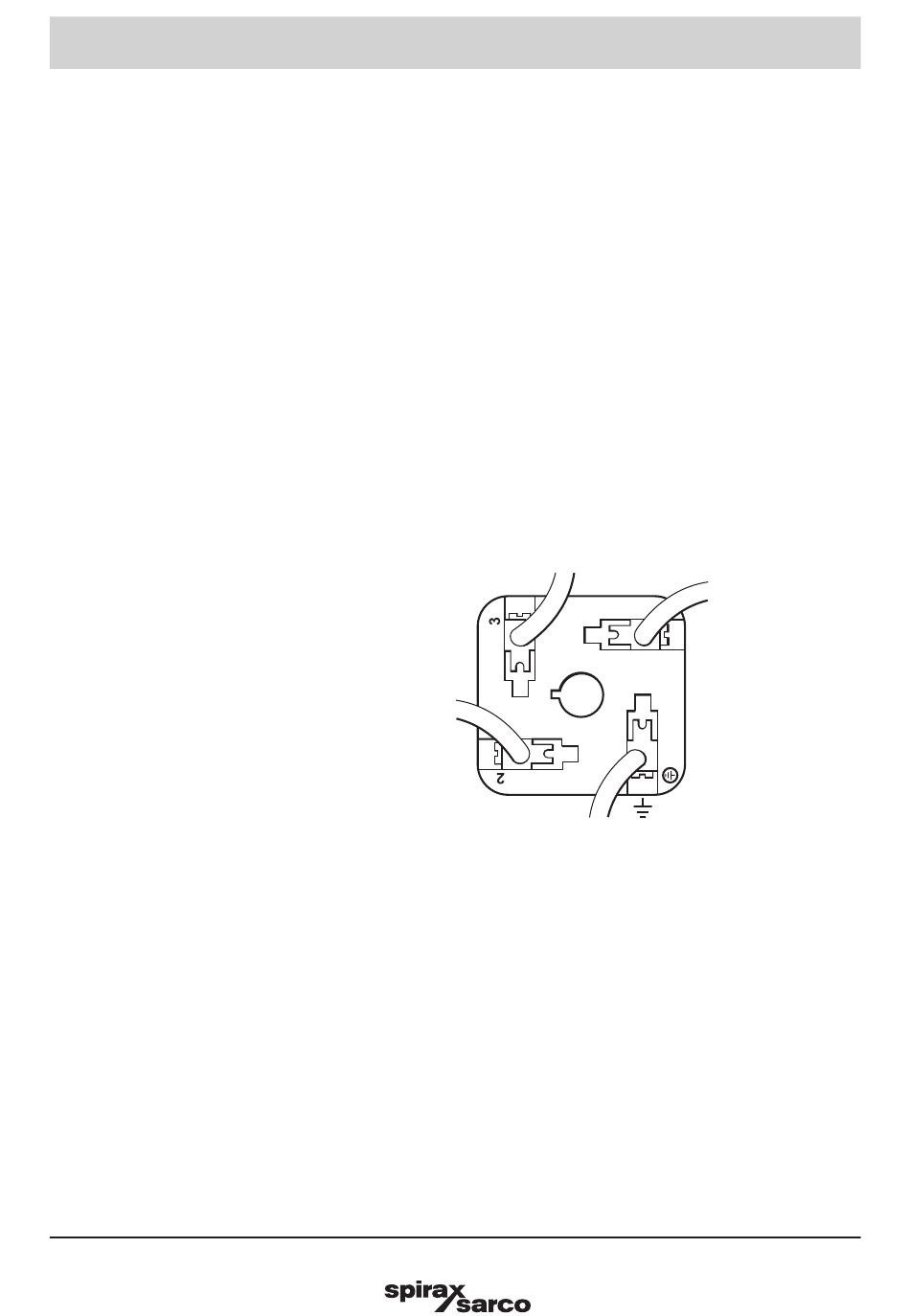

Fig. 8
Aanzicht van aansluitblok verwijderd van kabelconnector
LP40 Zelfcontrolerende Laagwateralarmsonde met Hoge Integriteit
12
4. Bedrading
3 Vergelijkingstip
2 Vergelijkingstip
1 Sondetip
1
Aarding
IM-P693-08-NL EMM-UKn-02
