Alvorens tot installatie of onderhoud over te gaan, leest u deel 1 van de "Veiligheidsvoorschriften".
Wanneer de sonde in de ketel geïnstalleerd moet worden, zorg er dan voor dat hij minstens 1 meter (39") van een
veiligheidsklep of stoom take-off geplaatst wordt, omdat er plaatselijk verhoogde waterniveaus kunnen optreden.
3.1 Beslissen over de laagalarmniveaus
In de meeste vlampijpketels zal het water tijdens het stoken "opzwellen", zodat het werkelijke waterniveau hoger
zal zijn dan het niveau dat in het peilglas te zien is. In de praktijk kan dit oplopen tot 50 mm (2") in zeer grote ketels,
teruglopend tot ongeveer 10 mm (3/8") in kleinere ketels. Wij raden daarom aan dat het tweede laagwateralarm zich
ruim boven de bodem van het peilglas bevindt wanneer de ketel koud is, omdat dit zal afnemen wanneer de ketel
stookt. Het eerste laagwateralarm (geleverd door een niveauregelaar) kan 20 mm (¾") boven het tweede
laagwateralarm liggen (zie Figuur 3). Raadpleeg indien mogelijk de fabrikant van de ketel voor advies over de werk-
en alarmwaterniveaus.
Ketel koud
1ste laag niveau
(Niveauregelaar)
2de laag niveau
3.2 Beschermhuls
De sonde moet in een beschermhuls geïnstalleerd worden wanneer deze gebruikt wordt als laag niveau-alarm in
een stoomketel. De beschermhuls zorgt voor een betrekkelijk stabiel waterniveau, en schermt de sonde af van de
turbulentie in de stoomketel. Er moeten twee aparte beschermhulzen worden voorzien, één voor elke LP40 sonde.
Typische beschermhulzen en installatievoorbeelden zijn te zien in de figuren 3, 4 en 5. De afmetingen en de constructie
kunnen variëren naar gelang van de toepassing, maar een buis met een diameter van ten minste 80 mm (3") wordt
aanbevolen.
Het is aan te bevelen de flens te bekleden, vooral bij grotere ketels of ketels met een werkdruk van meer dan 10
bar eff. (145 psi eff.). Breng geen bekleding aan op de sonde.
Dek de ontluchtings- of afvoergaten op het huis niet af.
Opmerking: Bij het maken van flens- of schroefverbindingen moet u ervoor zorgen dat overtollige afdichtingspasta
niet in de ketel terechtkomt.
LP40 Zelfcontrolerende Laagwateralarmsonde met Hoge Integriteit
6
3. Installatie
Glas niveaumeter

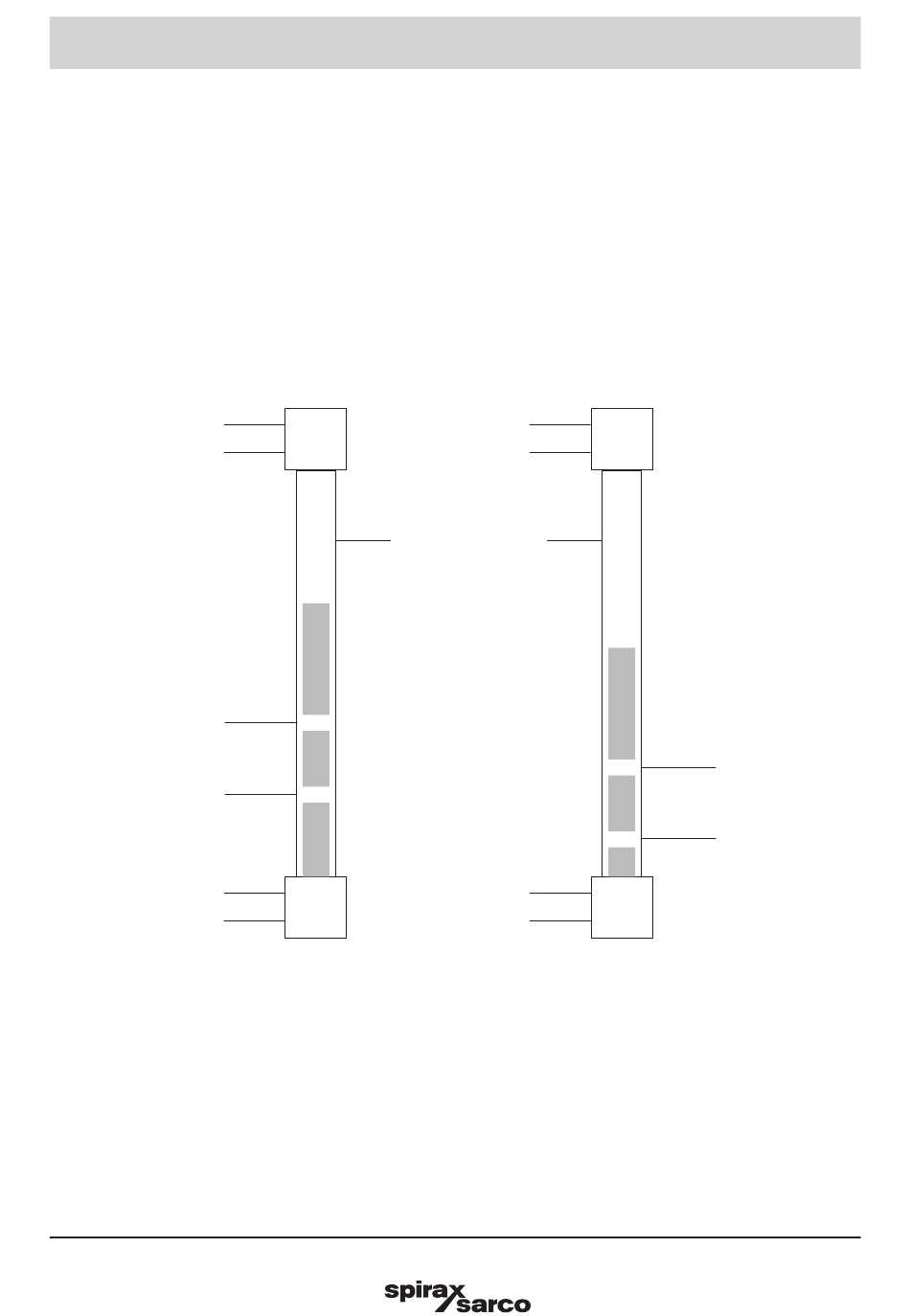

Fig. 2
Typische laagalarmniveaus
Stoken van de ketel
1ste laag niveau
(Niveauregelaar)
2de laag niveau
IM-P693-08-NL EMM-UKn-02
