OFF: de SLAVE-slagboom aanvaardt geen lokale commando's en zal dus altijd de status van de MASTER-slagboom nabootsen.
Een SLAVE-slagboom, met LOC ingesteld op ON, kan bijvoorbeeld nuttig zijn als er af en toe een gedeeltelijke opening van een doorgang nodig is, die
normaal door twee gesynchroniseerde slagbomen wordt afgehandeld, aangezien een Stappenknop (of OPEN-/SLUITKNOP) die op de SLAVE slagboom
is aangesloten alleen effect heeft op de SLAVE slagboom, terwijl alle commando's aan de MASTER door de SLAVE worden nagebootst.
Aansluitingen van veiligheidsvoorzieningen (fotocellen, gevoelige randen, enz.) kunnen zowel op het MASTER- als op het SLAVE-board worden
aangesloten.
14.5) ZENDERS OP AFSTAND INLEREN
Als u al een zender in de ontvanger hebt opgeslagen, is radiografisch inleren op afstand mogelijk (zonder toegang tot de regeleenheid).
BELANGRIJK: De procedure moet worden uitgevoerd met de stang in de open stand. De REM-logica moet AAN zijn.
Ga als volgt te werk:
1 Druk op de verborgen toets van de reeds opgeslagen zender.
2 Druk binnen 5 seconden op de toets van de reeds opgeslagen zender, die overeenstemt met het kanaal dat met de nieuwe zender moet worden
verbonden. Het flitslicht gaat aan.
3 Druk binnen 10s op de verborgen toets van de nieuwe zender.
4 Druk binnen 5s op de toets van de nieuwe zender, die moet worden gekoppeld aan het in punt 2 gekozen kanaal. Het flitslicht gaat uit.5 De ontvanger
slaat de nieuwe zender op en verlaat onmiddellijk de programmering.
14.6) ZEKERINGEN
F3 CP.DIVA : T1A - Zekering voor accessoirevoeding.
14.7) NOODBATTERIJ
De regeleenheid CP.DIVA heeft een speciale uitgang (BATT), voorzien voor de aansluiting van twee 12V 2,1Ah DA.BT2 batterijen (optioneel), waardoor
de automatisering ook bij een tijdelijke stroomuitval kan blijven functioneren.
Tijdens normaal gebruik van het net laadt de regeleenheid de batterijen op (afb.14). De
maximale laadstroom is 1A, de gemiddelde laadstroom is 300mA.
14.8) DIAGNOSTIEK
SW Open SW Close
P.P.
OPEN CLOSE
PHOT
STOP
14.9) FOUTBERICHTEN
Hieronder staan enkele berichten die bij storingen op de display verschijnen:
Algemene fout
Err
Err1
Motorfout
Err2
Fout fotocellen
Err3
Fout absolute Encoder
Fout ACTIVERING STOP
Err7
Err8
Fout ACTIVERING INGANGEN
Slagboom
niet
Err9
Automatische instelling
AMP
Interventie amperometrische sensor
Interventie thermische sensor
THRM
OVLD
Overbelasting
Enc
Encoder
15) ONDERHOUD
De volgende tabel dient om de door de gespecialiseerde technicus uitgevoerde onderhouds-, verbeterings- of reparatiewerkzaamheden te registreren.
Datum _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _
Beschrijving interventie
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _
22
LED 1 : Aanwezigheid van netvoeding

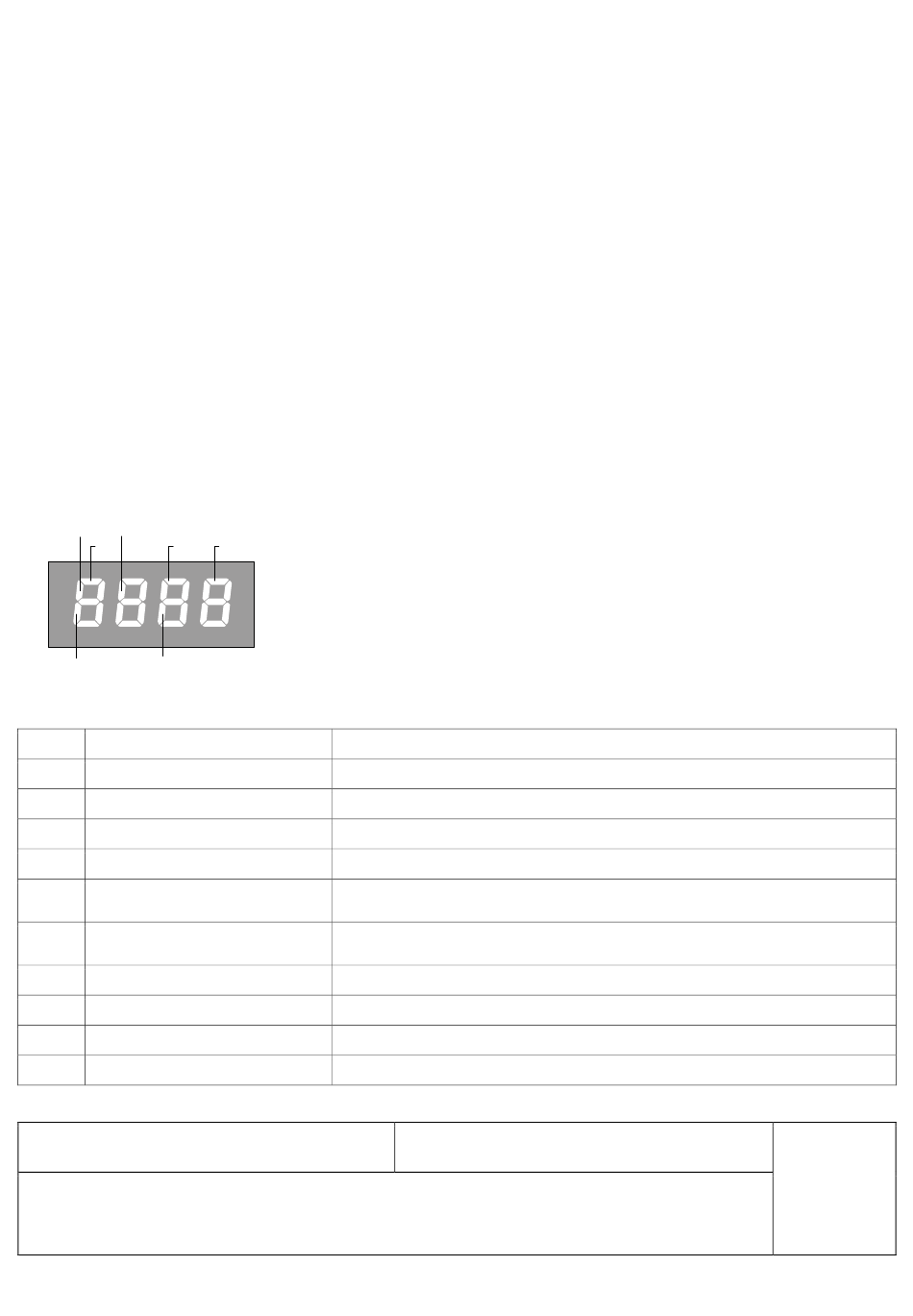

Elke ingang is geassocieerd met een displaysegment dat volgens het volgende schema oplicht wanneer het
wordt geactiveerd.
De NC-ingangen worden weergegeven door de verticale segmenten.
De NO-ingangen worden weergegeven door de horizontale segmenten.
De flitsmodus van de segmenten SW Open (met slagboom open) en SW Close (met slagboom gesloten)
geeft het gebruikte type eindschakelaar aan.
Fout bij het invoeren van het wachtwoord, opslag van de zenders.
Controleer motoraansluitingen, motor losgekoppeld of werkt niet, probleem met regeleenheid.
Controleer de aansluitingen, de uitlijning van de fotocel of de aanwezigheid van obstakels.
Controleer encoderverbindingen, controleer encoderwerking.
Activering STOP-ingang tijdens Automatische instelling. Herhaal de procedure
Activering van een ingang (Step-by-step /OPEN/CLOSE/) of een van de toetsen (+/-/PG) tijdens
de Automatische instelling. Herhaal de procedure
ontgrendeld
in
De Autoset-functie vereist dat de slagboom wordt ontgrendeld; herhaal de procedure en
ontgrendel de slagboom wanneer vereist (UNLK-bericht).
Controleer op obstakels of wrijving.
Oververhitting door overmatig continu gebruik, wacht op herstel.
Overschrijding van het maximale vermogen. Controleer de motor en of er geen wrijving is.
Interventie drempel Encoder.
LED 2 : Regeleenheid CP.DIVA correct gevoed
1 flits met pauze: Versie met absolute Encoder (standaard)
Handtekening technicus _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _
Stempel
