Aansluiting van de boilervoeler
4

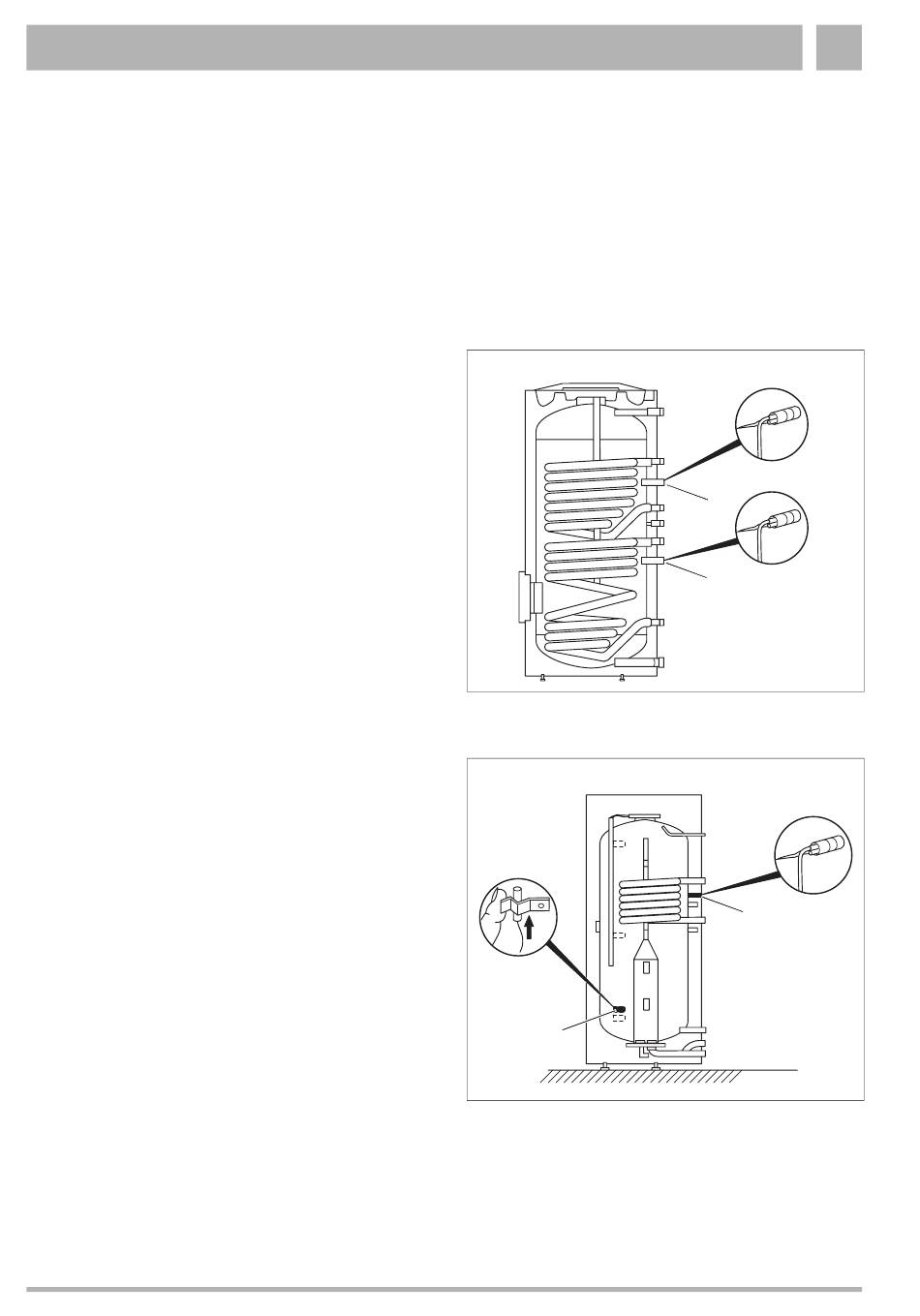

Aansluiting van de boilervoeler
Breng de temperatuurvoeler voor het tapwater FB (licht-
grijs) en de zonneboiler FSS (donkergrijs) aan op de ge-
markeerde posities van de boiler. De aansluitstekkers
worden volgens het schakelschema in het regeltoestel
aangesloten.
Logalux SM 300/400/500
De temperatuurvoeler voor het tapwater FB (lichtgrijs)
wordt in de bovenste dompelhuls (afb. 5, M1) aange-
bracht.
De temperatuurvoeler voor de zonneboiler FSS
(donkergrijs) wordt in de onderste dompelhuls (afb.
5, M2) aangebracht.
Logalux SL 300–2/400–2/500–2
De temperatuurvoeler voor het tapwater FB (lichtgrijs)
wordt in de dompelhuls tussen de aanvoer en de retour
(afb. 6, M) aangebracht.
De temperatuurvoeler voor de zonneboiler FSS
(donkergrijs) wordt in de 2e veerhouder langs onderen
(afb. 6, M3) ingeschoven.
Wijzigingen op basis van technische verbeteringen voorbehouden!
6
Aanvullingsblad solar regeltoestel Logamatic 2107 (M) met zonnemodule FM244 • Uitgave 10/2000
1
Afb. 5
Logalux SM 300/400/500
M3
Afb. 6
Logalux SL 300–2/400–2/500–2
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4
M1
M2
2
M
