Aansluiting van de circulatiepomp
5
Aansluiting van de circulatiepomp
De circulatiepomp (afb. 7, pos. 12) is in de compleetsta-
tions KS 0105, KS 0110 en KS 0120 geïntegreerd (afb.
7).
De aansluitstekker PSS (crèmekleurig) wordt bij de zon-
nemodule FM 244 geleverd. De aansluitstekker PSS
wordt volgens het schakelschema met de aansluit-
leiding van de circulatiepomp aangesloten.
De aansluitstekker PSS wordt op de betreffende in-
steekplaats van de zonnemodule FM244 ingestoken.
JOPMERKING!
De zonnefunctie moet aan het regeltoestel ge-
controleerd en indien nodig ingeschakeld
worden.
Voor preciezere informatie zie het servicevoor-
schrift voor regeltoestel 2107 (M).
Wijzigingen op basis van technische verbeteringen voorbehouden!
Aanvullingsblad solar regeltoestel Logamatic 2107 (M) met zonnemodule FM244 • Uitgave 10/2000
aanvoer
retour
van collector
van collector
4
4
3
2
1
14
4
aanvoer
retour
naar boiler
van boiler

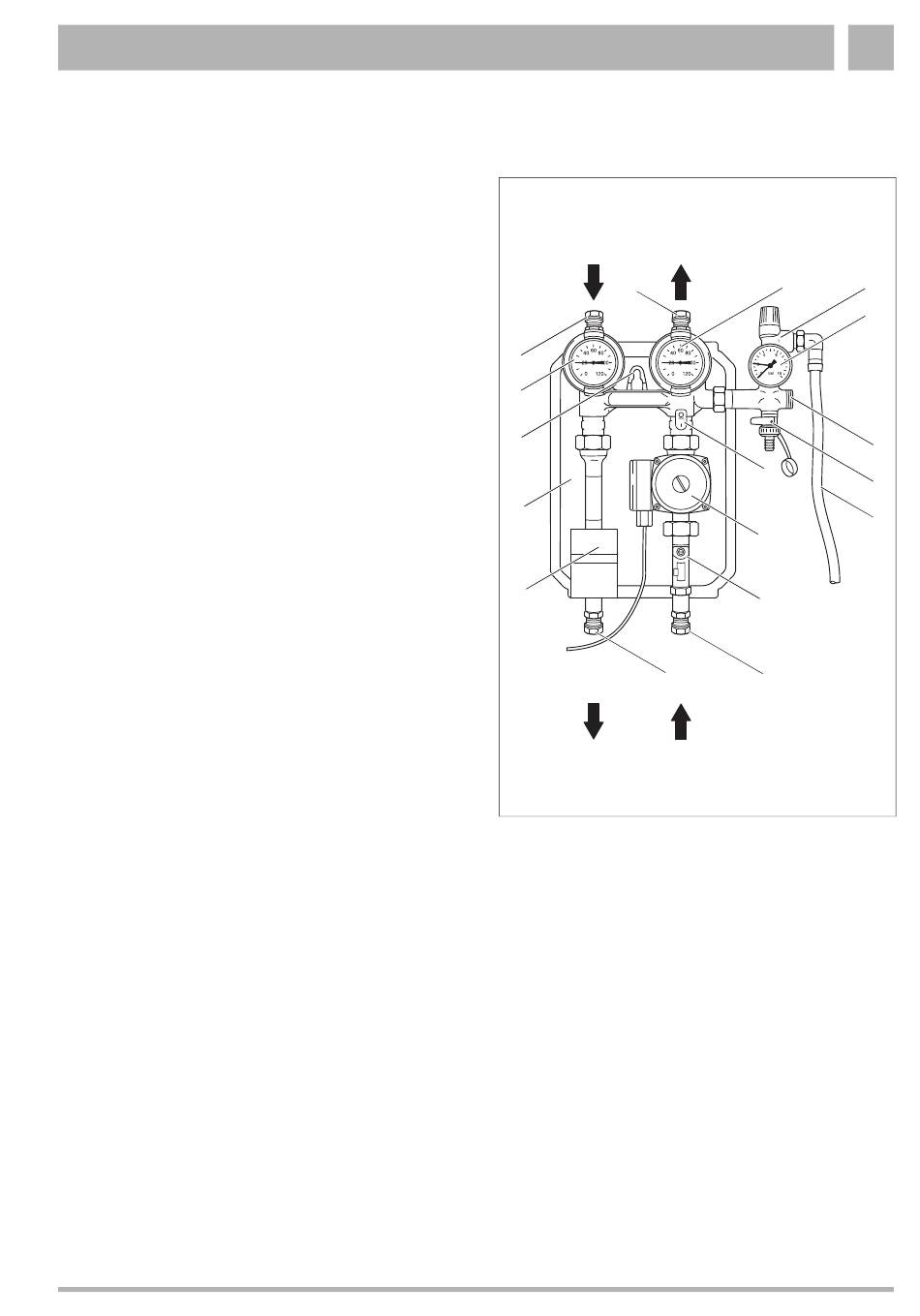

Afb. 7
compleetstation KS 01...
Legende:
Pos. 1: achterste warmte-isolatie
Pos. 2: ophanging
Pos. 3: kogelkraan (greep rood) met thermometer (aanvoer)
Pos. 4: klemringschroef
Pos. 5: kogelkraan (greep blauw) met thermometer (retour)
Pos. 6: veiligheidsventiel
Pos. 7: manometer
Pos. 8: aansluiting voor MAG (expansievat)
Pos. 9: FE-kraan
Pos. 10: reinigingsslang met bevestigingsring
Pos. 11: zwaartekrachtrem
Pos. 12: circulatiepomp (instelbaar)
Pos. 13: doorstroombegrenzer met afsluitkraan
Pos. 14: afdekdeel
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
5
5
6
7
8
11
9
10
12
13
4
7
