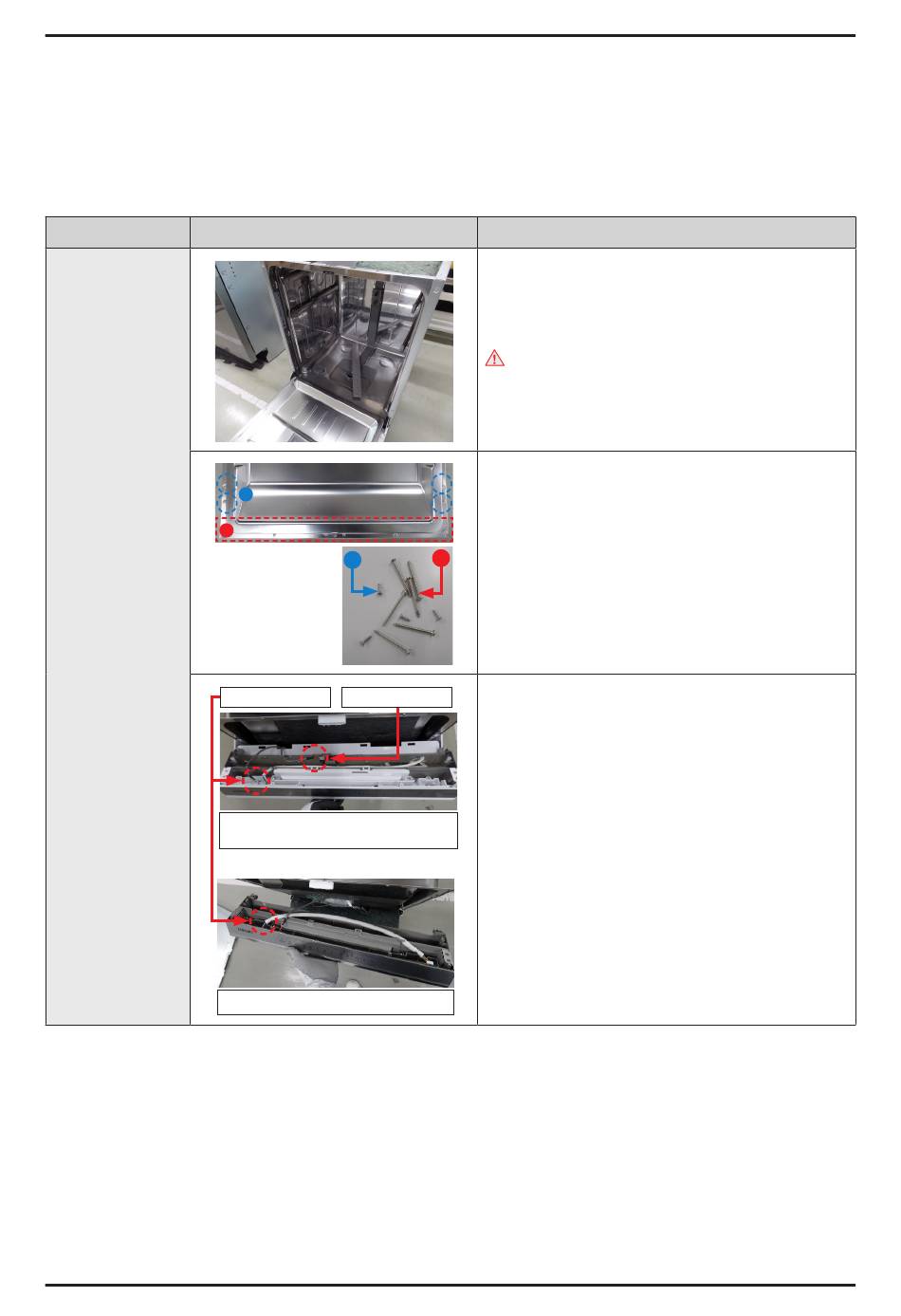

2-5. BEDIENINGSPANEEL
- BEDIENINGSPANEEL: DD82-01903B(*US-modellen), DD82-01903D(*FW-modellen), DD82-01903J(*FS-modellen),
Onderdeel
BEDIENING
SPANEEL
(DW60A80**U*/
DW60A80**F*)
DD82-01903K (*FG-modellen), DD82-01903M(*UG-modellen), DD82-01903P(*UB-modellen),
DD82-01903Q(*FB-modellen), DD82-01903R(*U1-modellen) / SVC ASSEMBLAGE-
BEDIENINGSPANEEL
Afbeelding
B
A
B
SUB Touch PBA
LAN-PBA (WIFI)
Modellen DW60A807*/ DW60A806*/
DW60A805*
Modellen DW60A804*
[DEMONTAGE]
1. Open de DEUR van de vaatwasser.
WAARSCHUWING
Zorg ervoor dat u de stekker uit het stopcontact haalt
voordat u het apparaat demonteert.
2. Verwijder de 10 schroeven die het
BEDIENINGSPANEEL bevestigen aan de
DEUR van de vaatwasser met een Torx® T15-
A
schroevendraaier.
- Type A: DD81-03011A / 6 st
- Type B: DD81-02758A / 4 st
3. Verwijder de kabelboom die de HOOFD-PBA met
de SUB TOUCH PBA verbindt.
4. Voor de modellen DW60A807*/DW60A806*/
DW60A805*, ook de LAN PBA (wifi)-connector
verwijderen.
- ASSEMBLAGE-BEDIENINGSPANEEL:
DD82-01903B/DD82- 01903D
Standaard Demontagetekeningen _ 13
