Rookgasafvoerlengte

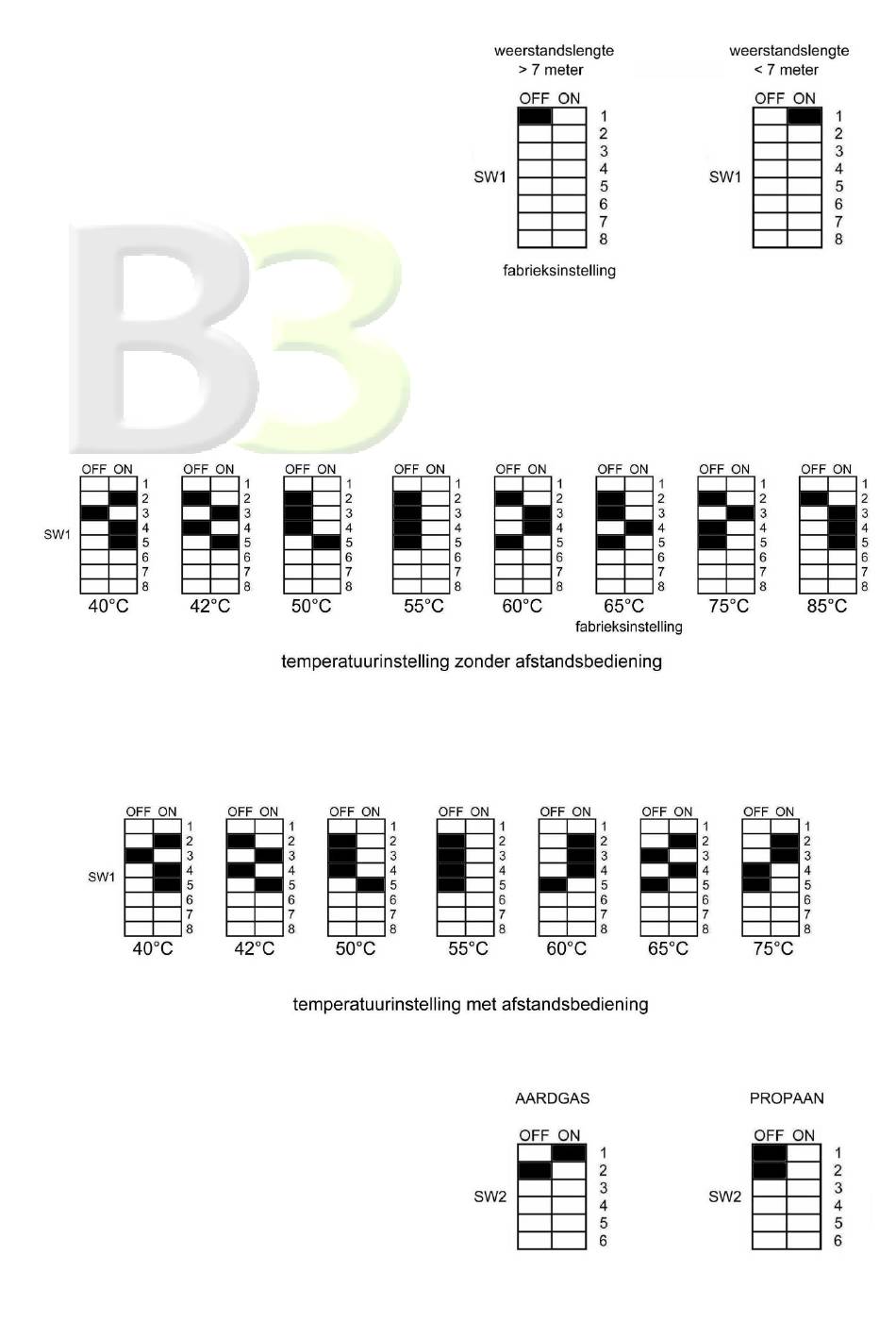

Bij een weerstandslengte van minder dan 7 meter moet
DIP schakelaar 1 van de bovenste serie schakelaars
(SW1) worden omgezet, zie figuur 12.
De weerstandslengte wordt als volgt berekend:
Bepaal
het
aantal
rookgasafvoer. Bij een concentrisch systeem; tel hierbij
2 meter op voor elke 90° bocht in het systeem en 1
meter voor iedere 45° bocht in het systeem. Bij een
tweepijps systeem; tel hierbij 4 meter op voor elke 90°
bocht in het systeem en 2 meter voor iedere 45° bocht
in het systeem.
Is de uitkomst minder als 7 meter dan moet DIP
schakelaar 1 in de positie "ON" worden gezet.
Watertemperatuur
DIP schakelaars 2, 3, 4 en 5 van de bovenste serie schakelaars (SW1) bepalen de temperatuurinstelling. Is er geen
afstandsbediening aangesloten dan wordt de temperatuur vast ingesteld door de DIP schakelaars. Figuur 13 toont de
posities van de DIP schakelaars met bijbehorende temperatuurinstelling.
Is er wel een afstandsbediening aangesloten dan wordt de maximum instelbare temperatuur begrensd door de
instelling van DIP schakelaars 2, 3, 4 en 5. Figuur 14 toont de posities van de DIP schakelaars met bijbehorende
maximum instelbare temperatuur.
Gassoort
De gassoort wordt op DIP schakelaar 1 en 2 van de
onderste serie schakelaars (SW2) afgesteld, zie figuur
15.
Let op: Alleen omzetten van de DIP schakelaar is
onvoldoende om het toestel voor een ander gassoort
geschikt te maken, hiervoor is een ombouwset nodig,
neem contact op met B3 heating voor meer informatie.
meters
rechte
buis
in
de
figuur 13
figuur 14
9
figuur 12
figuur 15
