De luchttoevoerleiding loopt parallel aan rookgasafvoerleiding, hiervoor gelden dezelfde maximale lengtes en
bochten als genoemd voor de rookgasafvoerleiding.
In figuur 7 zijn enkele voorbeelden weergegeven.
Let op dat bij een weerstandslengte van meer dan 7 meter de DIP schakelaar voor de rookgasafvoerlengte wordt
omgezet, zie paragraaf 2.12.
2.9.3 Collectieve rookgasafvoer
Tot 6 Rinnai HDC doorstroomtoestellen kunnen worden aangesloten op een collectieve rookgasafvoer, neem contact
op met B3 heating voor meer informatie.
2.10
Elektrische aansluiting
Het toestel moet worden aangesloten op een wandcontactdoos met randaarde welke zich binnen 1,5 m van het toestel
bevindt. De elektrische installatie moet voldoen aan NEN1010.
2.11
Aansluiten afstandsbediening
De optioneel leverbare afstandsbediening kan naar keuze bij een tappunt of direct bij het toestel worden geplaatst. Tot
maximaal 4 afstandsbedieningen kunnen worden aangesloten. Vermijd plaatsen waarbij de afstandsbediening aan
warmte (ovens, kookplaten, etc.) wordt bloot gesteld. Vermijd indien mogelijk direct zonlicht, het display is dan moeilijk
afleesbaar.
De verbinding tussen afstandsbediening en toestel wordt tot stand gebracht met de meegeleverde kabel, de spanning
bedraagt 12 V DC. De kabel mag worden ingekort. De maximale toegestane kabellengte is 50 meter. De kabel moet
op minimaal 5 cm afstand van elektrische voedingskabels lopen. Bij meerdere afstandsbedieningen worden de kabels
parallel aangesloten.
-
Sluit de spanning naar het toestel af.

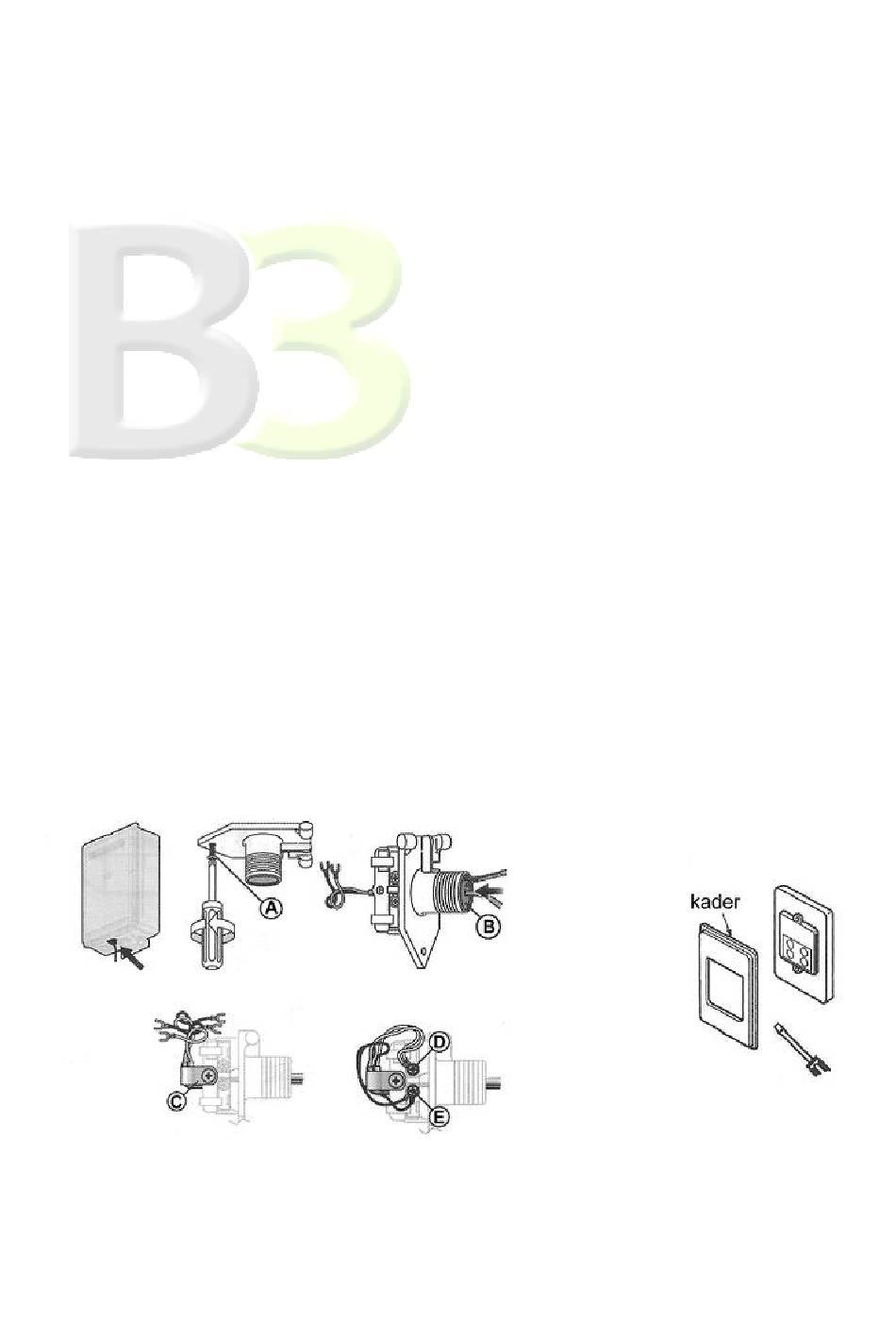

Verwijder schroef (A) van de kabeldoorvoer aan de onderzijde van het toestel, zie figuur 8.
-
Voer de kabel ver genoeg door de kabeldoorvoer (B) en zet deze vast met de meegeleverde kabelklem (C).
-
-
Verbind de vorkstekers met de klemmen (D) en (E), de polariteit is niet belangrijk.
Zet de kabeldoorvoer weer in de originele positie vast.
-
Verbind het andere eind van de kabel met de stekerverbinding op de afstandsbediening, let op dat het toestel
-
spanningsloos is als de afstandsbediening wordt aangesloten.
Verwijder het kader van de afstandsbediening, zie figuur 9. Monteer de afstandsbediening aan de wand en
-
herplaats het kader.
figuur 8
7
figuur 9
