3.2.1
RS485
De Mbus werkt middels het RS485-protocol, RS485 is een bidi-rectionele, multipoint interface welke zorgdraagt
voor een hoge ruisreductie en snelle data-overdracht, lange kabel en een breed gemeenschappelijke mode bereik.
De totale Mbus mag niet langer zijn dan 700m, de optimale configuratie voor de Mbus is een multi-drop methode.
Deze configuratie is van knooppunt 1 naar knooppunt 2 naar knooppunt n. Er kunnen tot 16 componenten (inclusief
ccsMuSDO centrale) op één Mbus worden aangesloten.
3.2.2
Afsluiten Mbus
De Mbus dient te worden afgesloten. Het doel van de afsluiting dient ervoor om reflecties tegen te gaan. Beide
uiteinden van de kabel dienen afgesloten te worden. Elke module op de Mbus (inclusief de ccsMuSDO
centrale) is voorzien van jumpers waarmee de Mbus kan worden afgesloten.
3.2.3
Mbus-configuratie

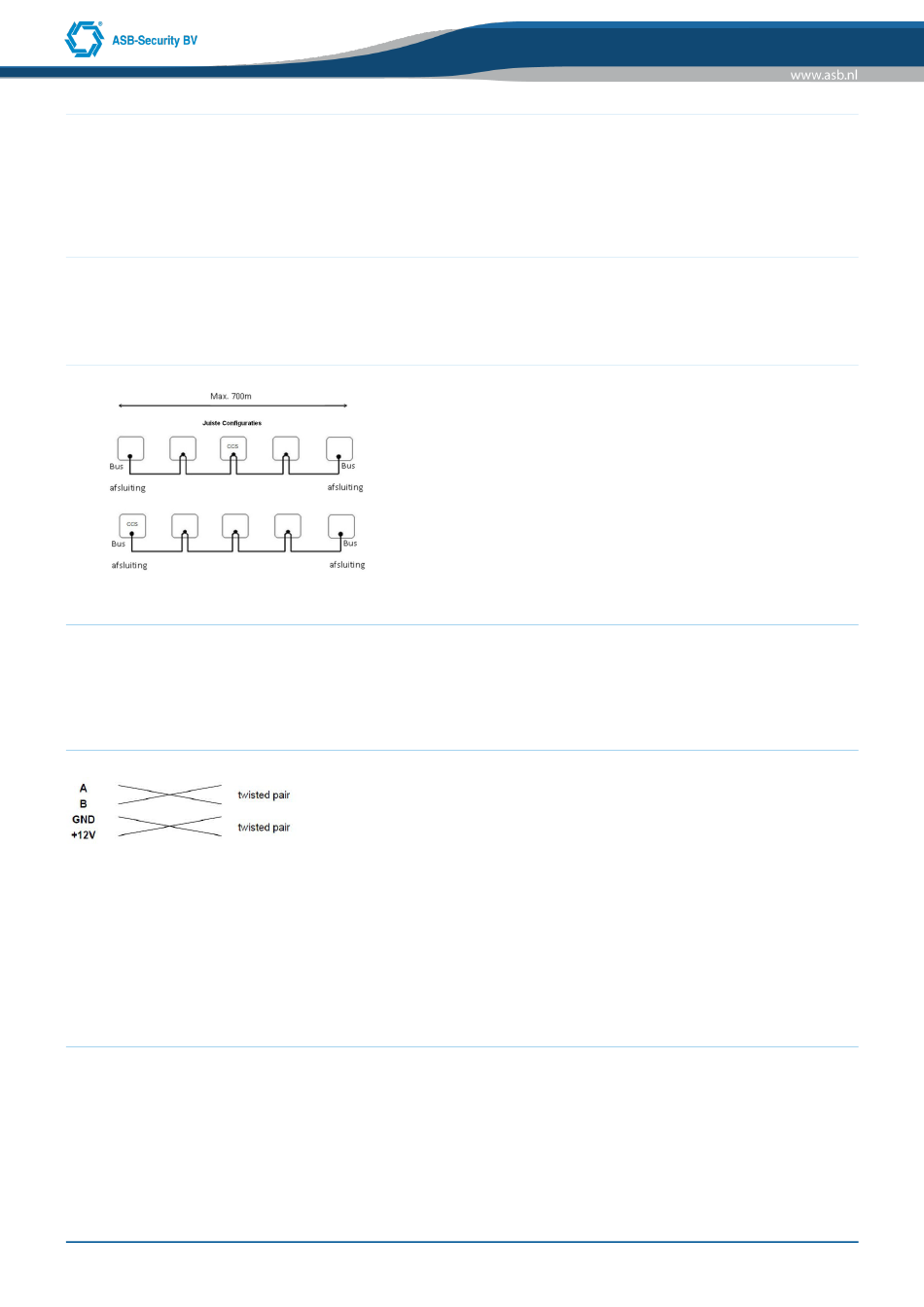

Afbeelding: Mbus-configuratie
3.2.4
Mbus referentieniveau instelling
Om een juist referentieniveau op de Mbus te creëren, moet op één module in de Mbus de "Pull up 750Ω" en "Pull
down 750Ω" jumpers worden geplaatst. Geadviseerd wordt (dit is ook de fabrieksinstelling) deze jumpers op de
ccsMuSDO centrale te plaatsen. OPMERKING: De jumpers moeten en mogen maar op 1 module in een Mbus
worden geplaatst.
3.2.5
Bekabeling Mbus
Geadviseerd wordt een onafgeschermde twisted pair bekabeling toe te passen:
De totale lengte van de Mbus mag de 700 meter niet overschrijden.
OPMERKING:
• bij toepassing van meerdere voeding modules binnen een systeem mogen de V+ aansluitingen niet onderling
worden gekoppeld, sluit de binnenkomende V+ niet aan op de voeding module, alleen de afgaande V+ mag
worden aangesloten.
• Als er afgeschermde bekabeling gebruikt wordt dan de kabel aan 1 kant aarden.
• Gebruik niet de V+ van de Mbus voor componenten die extern gevoed moeten worden
3.2.6
Spanningsverlies Mbus
Als stroom door een stuk draad wordt gevoerd, zal een gedeelte van de spanning verloren gaan ten gevolge van
de inwendige weerstand van de kabel, met dit spanningsverlies moet bij de installatie rekening worden gehouden.
Om een correct functioneren te garanderen, moet op elke module minimaal 12,5VDC worden aangeboden. Is er
minder dan 12,5VDC aanwezig dan kan de werking van het systeem nadelig worden beïnvloedt.
Om deze problemen op te lossen, kunnen de volgende aanpassingen worden gemaakt:
• Plaats een extra voeding module om de Mbus-spanning te versterken;
• Verminder de kabellengte van de Mbus-bedrading naar een module;
• Verhoog de diameter van de kabel.
