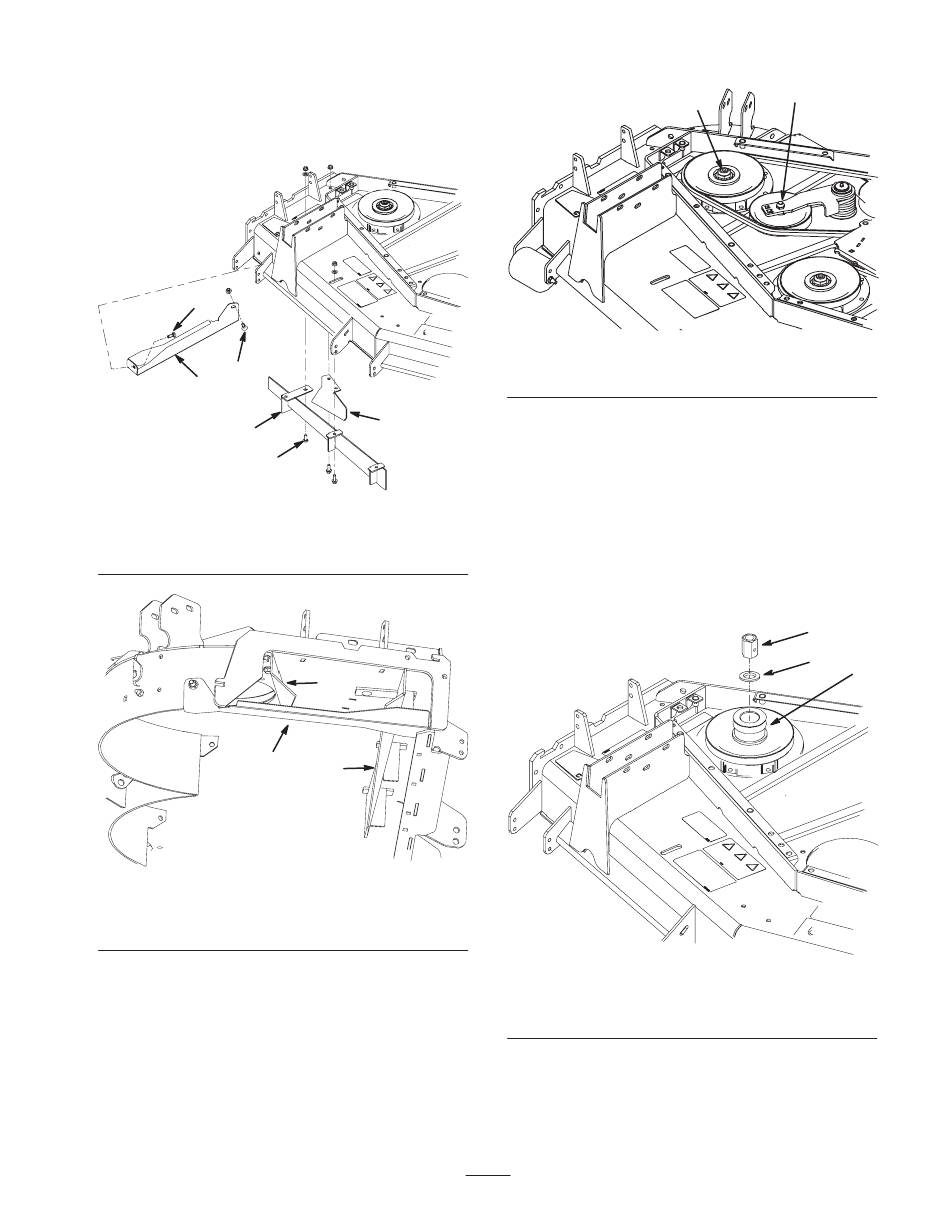

9. Monteer de nieuwe achterplaat op de onderkant van
het maaidek met 2 tapbouten (3/8 x 1 inch) en
flensmoeren (3/8 inch). Plaats de plaat zoals wordt
getoond in Figuren 6 & 7.
4
4
1
3
4
Figuur 6
1. Afvoerplaat
2. Achterplaat
1
Figuur 7
1. Afvoerplaat
2. Achterplaat
10. Trek de spanpoelie weg van de drijfriem om deze te
ontspannen en laat de drijfriem loskomen van de
rechter aspoelie. Gebruik hiervoor een 1/2 inch
dopsleutel, momentsleutel of soortgelijk gereedschap
(Fig. 8).
2
3. Frontplaat
4. Rijtuigbout
2
3
3. Frontplaat
Figuur 8
1. Spanpoelie
11. Verwijder de moer waarmee de rechter aspoelie is
bevestigd aan de as (Fig. 8). Verwijder de poelie en de
ring.
12. Verwijder de pakking van de V-ring van de onderkant
van de poelie en monteer deze op de onderkant van de
nieuwe 2-schijvige aandrijfpoelie.
13. Monteer de nieuwe 2-schijvige aandrijfpoelie met de
pakking van de V-ring en de ring op de spilas (Fig. 9).
Zet de poelie vast aan de as met de moer van de poelie
(Fig. 9). Draai de moer vast met een torsie van 136 Nm.
Figuur 9
1. 2-schijvige poelie
2. Ring
14. Trek de spanpoelie weg van de drijfriem om deze te
ontspannen en laat de drijfriem op de grote schijf van
de nieuwe aspoelie glijden. Gebruik hiervoor een
1/2 inch dopsleutel, momentsleutel of soortgelijk
gereedschap (Fig. 8).
7
1
2
2. Moer van aandrijfpoelie
3
2
1
3. Moer van poelie
