De ventilator monteren
1. Krik de rechterkant het maaidek omhoog, totdat de
zwenkwiel vrij van de grond komt. Plaats steunblokken.
2. Verwijder de tapbouten en moeren waarmee de voorste
zwenkwielarm is bevestigd aan het maaidek (Fig. 3).
Verwijder de zwenkwielarm.
1

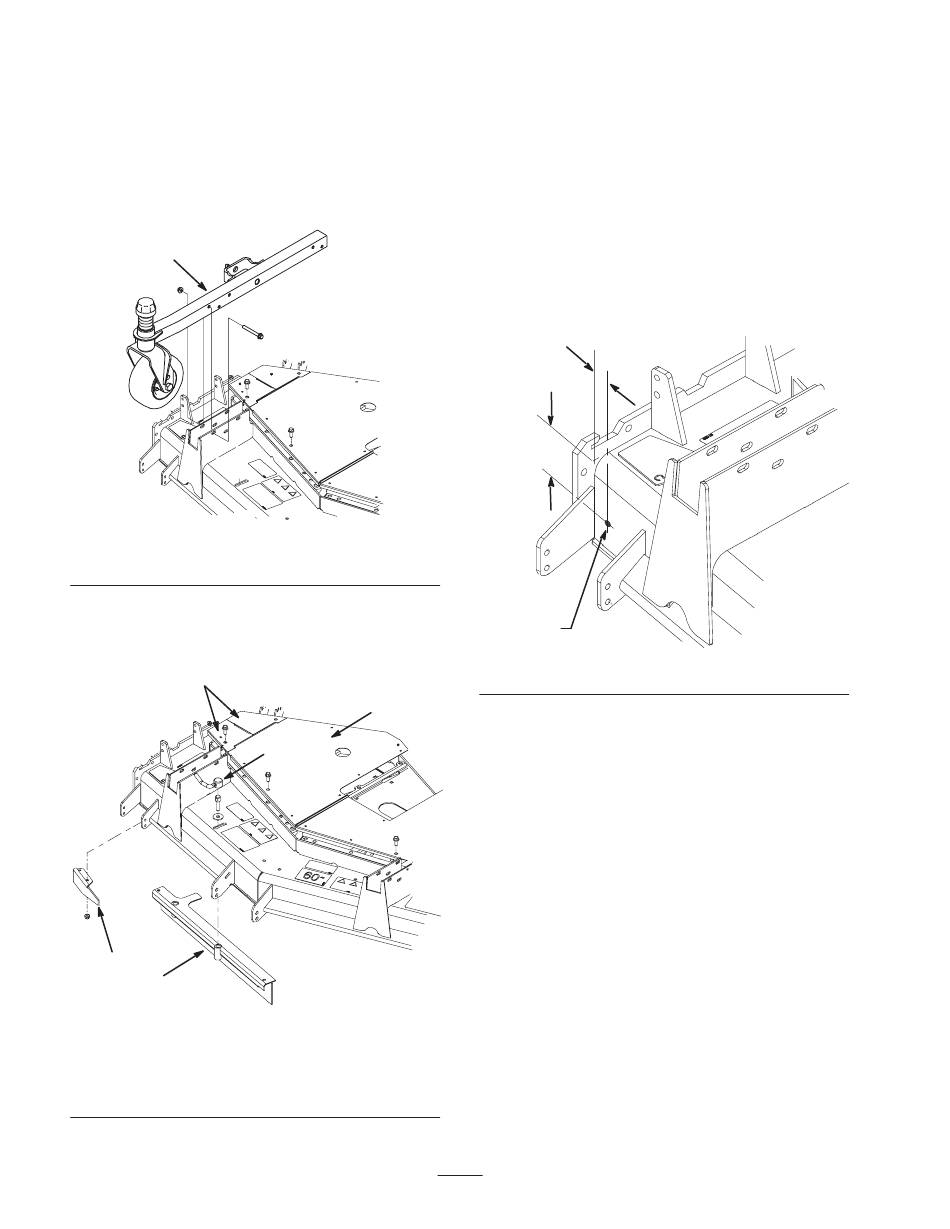

Figuur 3
1. Zwenkwielarm, rechts
3. Verwijder de twee kappen van het rechtermaaidek en
de kap van het middelste maaidek van de bovenkant
van het maaidek (Fig. 4).
1
5
4
Figuur 4
1. Kappen van
rechtermaaidek
2. Kap van middelste
maaidek
2
3
3. Sluitnok
4. Verstelbare afvoerplaat
5. Afvoerplaat
4. Verwijder de sluitnok, ring, moer en bout, waarmee de
verstelbare afvoerplaat is bevestigd aan het maaidek
(Fig. 4). Verwijder de plaat en de onderdelen.
5. Draai de bouten en de moeren los waarmee de
afvoerplaat is bevestigd aan het maaidek (Fig. 4).
Verwijder de plaat en de onderdelen.
Opmerking: Bewaar de platen en bevestigingselementen
om deze te gebruiken als u de machine in de
zijafvoermodus zet.
6. Boor een gat met een diameter van 10 mm rechts voor
op het maaidek. Gebruik de afmetingen die worden
getoond in Figuur 5, om de plek te markeren.
32 mm
10 cm
10 mm
diameter
Figuur 5
7. Monteer de afvoerplaat aan de voorkant en de
onderkant van het maaidek met 2 rijtuigbouten (3/8 x
1 inch) en flensmoeren (3/8 inch). Plaats de plaat zoals
wordt getoond in Figuren 6 & 7.
8. Monteer de nieuwe frontplaat op de onderkant van het
maaidek met 3 tapbouten (3/8 x 1 inch), 3 ringen, 1
rijtuigbout (3/8 x 1 inch) en 4 flensmoeren (3/8 inch).
Plaats de plaats zoals wordt getoond in Figuren 6 & 7.
6
