1.9
AANSLUITING VAN DE KOELLIJN
Wat de aansluiting van de koellijn betreft, moet u alle aanwijzingen naleven zoals beschreven in de instructiehandleiding van de externe
groep.
Voer de aansluitingen rechtstreeks uit op de koppelingen van de interne groep, of gebruik de (optionele) kit voor de uitlaat achteraan.
1.10 ELEKTRISCHE AANSLUITING
Haal de spanning van de interne groep alvorens u een elektrische aansluiting maakt.
De interne groep heeft een beschermingsgraad IPX4D; de elektrische veiligheid van het toestel wordt enkel bereikt als het toestel perfect
aangesloten is op een efficiënte aardingsinstallatie uitgevoerd zoals voorzien door de geldende veiligheidsnormen.
De fabrikant wijst iedere verantwoordelijkheid af voor schade aan personen of voorwerpen te wijten aan het niet aansluiten van
de aarding van de interne groep en door het niet naleven van de CEI referentienormen.
De aansluitkabels moeten volgens het aangegeven traject worden aangelegd.
Gebruik 3 bandklemmen (c) (niet meegeleverd) om de afzonderlijke kabels (max 1,5 mm
Gebruik de voorziene kabelgoten (d) aan de linkerkant, zorg ervoor dat u maximum 2 multipolaire kabels laat passeren (max 3 x 1 mm
per kabelgoot.
In de afbeelding 10 worden de kabels bij wijze van voorbeeld in een hypothetische aansluiting voorgesteld; raadpleeg de instructies hier-
na om de aansluitingen volgens uw eigen behoeften uit te voeren.

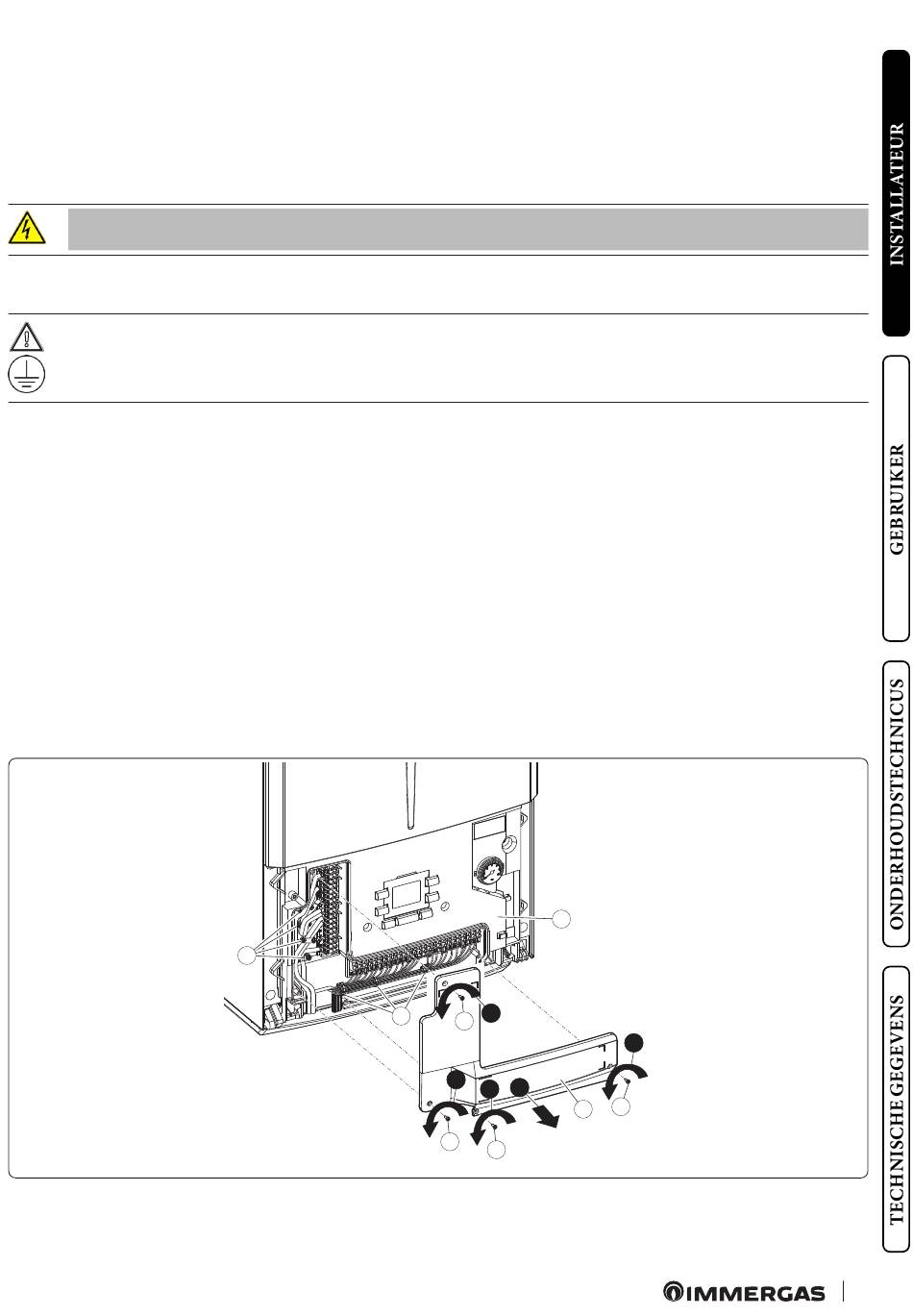

Opening ruimte aansluitingen bedieningspaneel (Afb. 10).
Om de elektrische aansluitingen uit te voeren, is het voldoende de ruimte voor de aansluitingen te openen, volgens de instructies.
1. Demonteer het frontpaneel.
2. Demonteer de afdekking.
3. Draai de schroeven (a) los.
4. Haal de afdekking (b) van het bedieningspaneel (c) weg.
Nu heeft u toegang tot het klemmenbord.
Controleer bovendien of de elektrische installatie geschikt is voor het maximumvermogen dat door het toestel wordt opgenomen, zoals
vermeld op het label met gegevens op de interne groep.
De interne groepen zijn uitgerust met een voedingskabel H 05 VVF 3 x 0,75 mm
d
c
) te groeperen in het onderste klemmenbord.
2
van het type "Y" zonder stekker.
2
c
1
a
1
2
1
a
b
a
a
1
)
2
10
21
