DR 10s
5
Rand effectief beeldgebied en indicatie van middenpositie
1.
Bedieningspaneel
2.
Vergrendelschuifjes batterij DR-detector
3.
Batterij van DR-detector
4.
Antenne van de draadloze netwerkadapter
5.

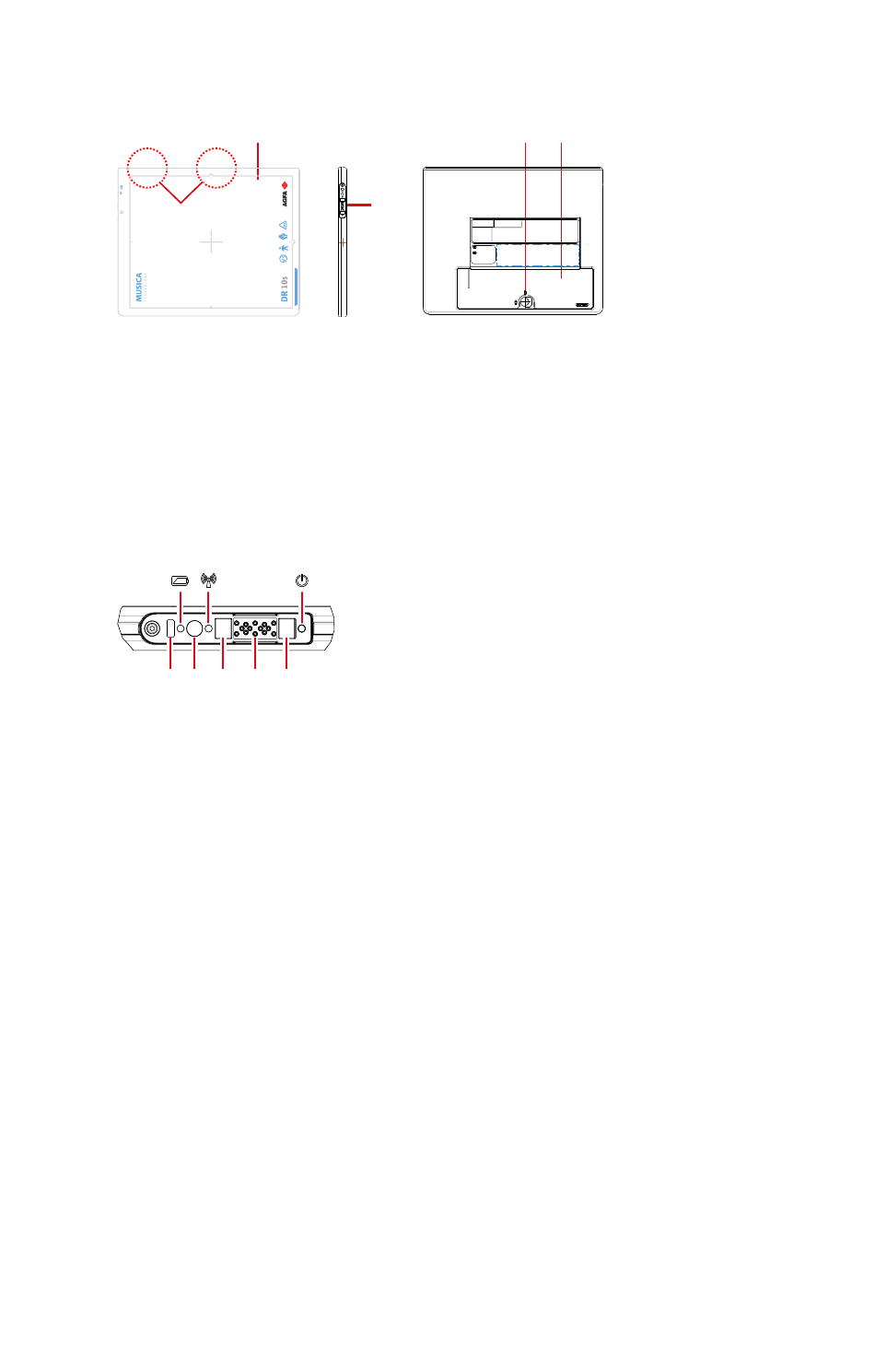

Afbeelding 4: Bedieningselementen van de DR-detector
1
2
4
5
6
Batterijlampje
1.
Wifi-lampje
2.
Statuslampje
3.
IR-gegevenspoort: communicatiepoort voor de detectorverbinding
4.
(registratie/verbinding).
Aan/uit-schakelaar
5.
Magneten voor aansluiting van DR-detector
6.
Kabelaansluiting voor DR-detector
7.
Afbeelding 5: Bedieningspaneel van DR-detector
Bijbehorende links
Detectorstatuslampjes
1
2
3
7
6
op bladzijde 86
DR 10s | Inleiding tot de DR-detector | 19
3
4
0351A NL 20220310 0942
