4.6
Functie
4.6.1
Beschrijving
Inbouw- en bedieningsvoorschriften • Wilo-Rainsystem AF150 • Ed.01/2024-07

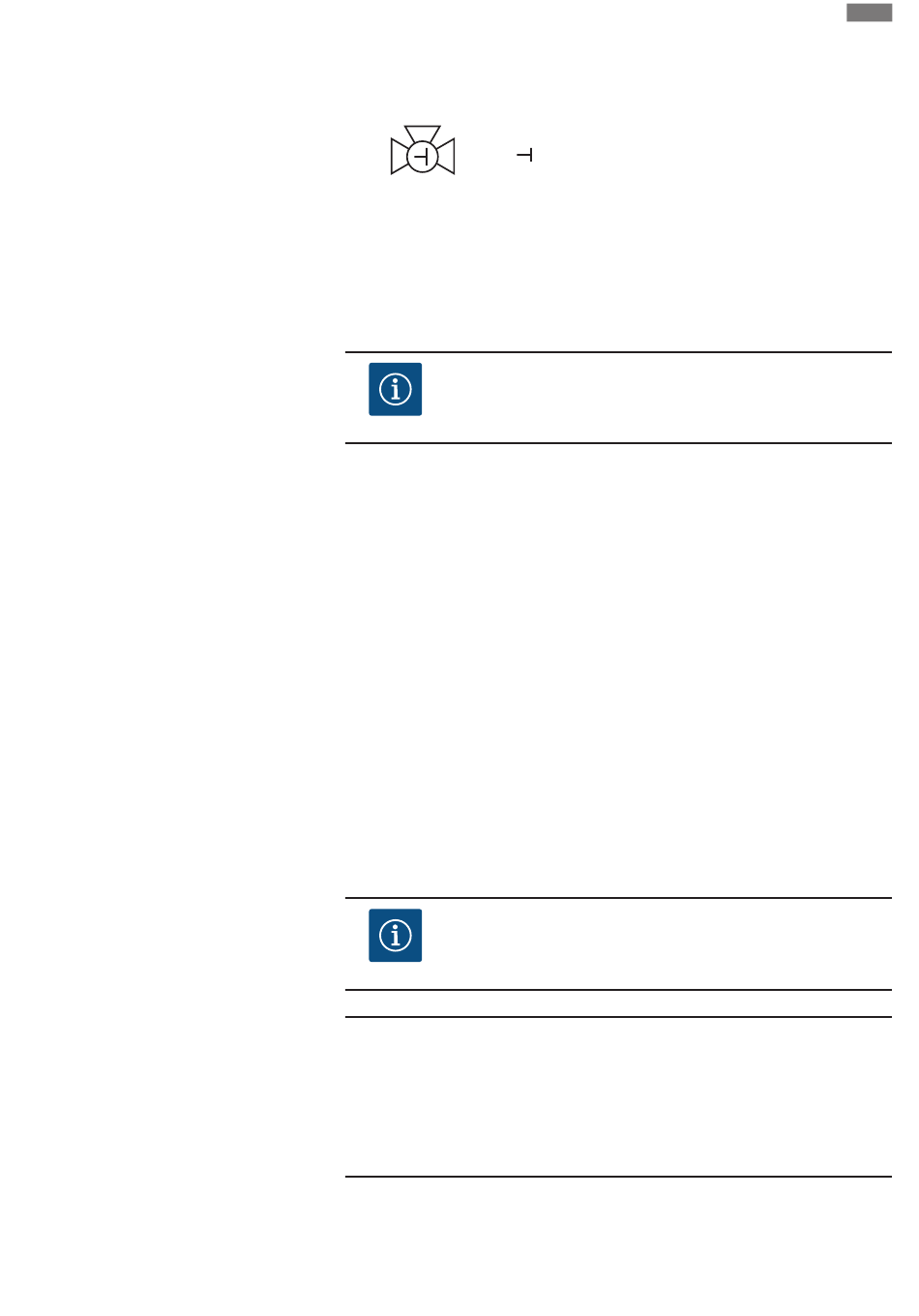

"Verswatermodus": Afname uit de buffertank. Door de elektrische aansturing van het ven-
tiel wordt het pad van de buffertank naar de pomp, d.w.z. de weg van B naar AB, geopend.
B
B: Aansluiting buffertank
AB: Aansluiting pomp
AB
A
motor van het ventielhuis is verwijderd
De aandrijving is veerbelast. In spanningsloze toestand wordt het ventiel teruggezet naar
de "Regenwatermodus".
Het is mogelijk om de aandrijving in spanningsloze toestand kort met de hand in de andere
stand te zetten door een bijgeleverde zwengel te bedienen. (Zie weergave op de ventiel-
aandrijving) Wanneer de zwengel wordt losgelaten, ontspant de veer en wordt het ventiel
teruggezet in de stand "Regenwatermodus".
Hogedrukpomp (pos. 1):
LET OP
Gedetailleerde aanwijzingen over de pomp vindt u in de bijgevoegde in-
bouw- en bedieningsvoorschriften voor de pomp.
Montageset membraanexpansievat (Fig. 3b)
Bestaande uit:
•
Membraanexpansievat (pos. 7) met afsluitbare doorstromingsarmatuur (pos. 16) en af-
tapklep.
Montageset druksensor aan de perszijde (Fig. 3a)
Bestaande uit:
•
Manometer (pos. 15)
•
Druksensor (pos. 14a)
•
Elektrische aansluiting, druksensor (pos. 14b)
•
Leegmaken/ontluchten (pos. 18)
•
Afsluitkraan (pos. 19)
Niveausensor:
De in het regenwaterreservoir te monteren niveausensor (Fig. 5, 6. pos. 23) meet het vulni-
veau via de sensor en verzendt dit vulniveau als stroomwaarde naar het regelsysteem.
Regelsysteem (Fig. 2a, pos. 2)
Het regelsysteem is bedoeld voor de aansturing en regeling van de installatie voor regen-
waterhergebruik. Het regelsysteem bestuurt het driewegventiel voor de omschakeling van
de afname uit het regenwaterreservoir en uit de buffertank. Het regelsysteem zorgt voor de
drukafhankelijke in- of uitschakeling van de 2 pompen.
LET OP
• Zie bijgevoegde inbouw- en bedieningsvoorschriften van het regel-
systeem.
VOORZICHTIG
Gevaar voor materiële schade!
Droogloop kan tot lekkage van de pomp en overbelasting van de motor
leiden.
• Zorg ervoor dat de pomp niet droogloopt om de mechanische afdich-
ting en het glijlager te beschermen.
De installatie voor regenwaterhergebruik met zelfaanzuigende, horizontaal opgestelde,
meertraps hogedrukpompen wordt als compacte installatie compleet met aangesloten lei-
dingen en stekkerklaar geleverd.
: Markering op het ventiel; de stand is zichtbaar nadat de
nl
23
