4.1.14 Motoraansluiting voor C1 en C2

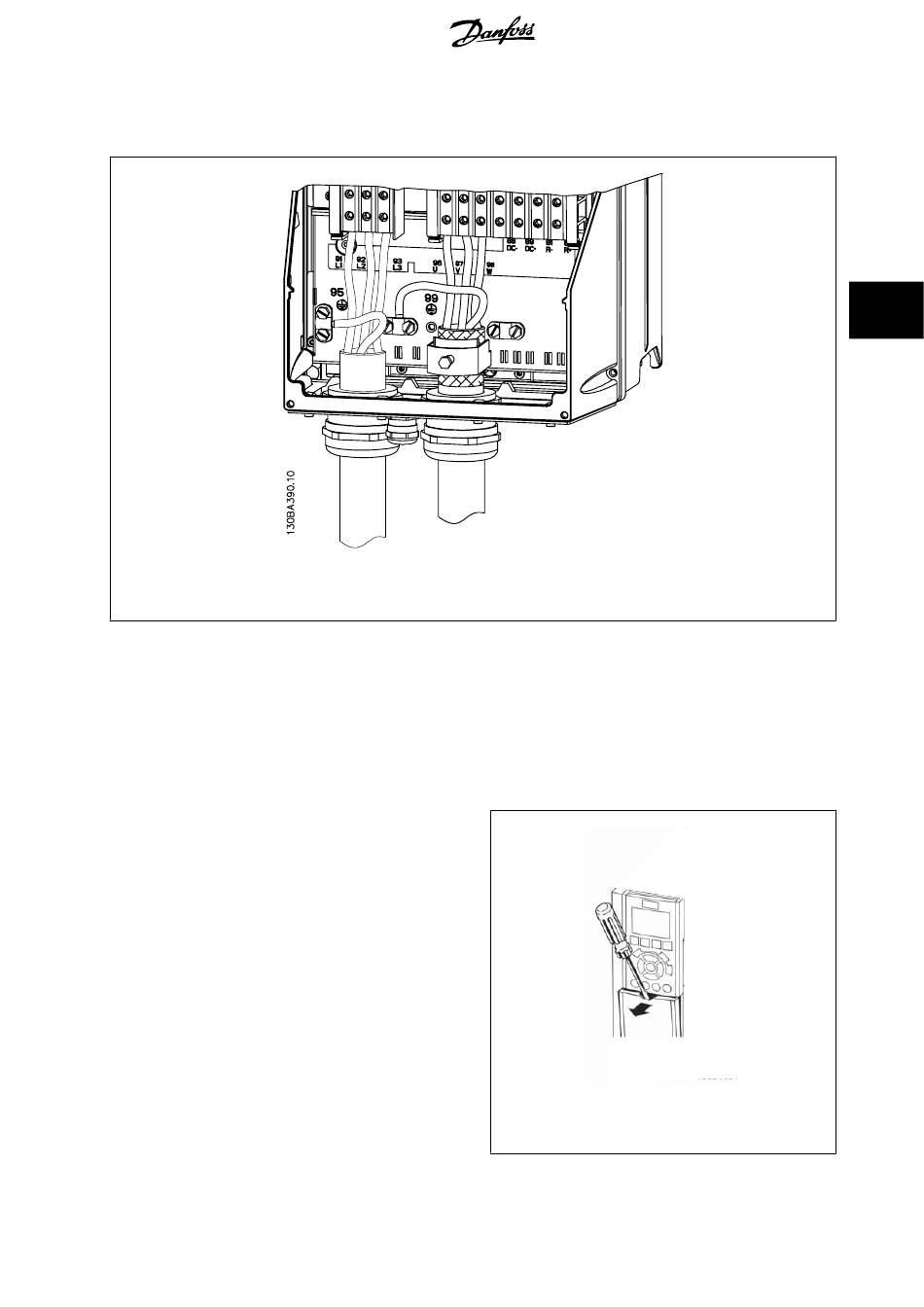

Afbeelding 4.15: Sluit eerst de motoraarde af en plaats dan de motordraden U, V en W in de klem en zet deze vast. Zorg ervoor dat de
buitenste isolatie van de motorkabel onder de EMC-klem is verwijderd.
4.1.15 Bedradingsvoorbeeld en testen
De volgende sectie beschrijft hoe u bij de stuurdraden kunt komen en hoe u deze kunt afsluiten. Zie het hoofdstuk
voor meer informatie over de functie, programmering en bedrading van de stuurklemmen.
4.1.16 Toegang tot stuurklemmen
Alle klemmen voor de stuurkabels bevinden zich onder de klemafdekking
aan de voorkant van de frequentieomvormer. Verwijder de klemafdek-
king met behulp van een schroevendraaier.
Afbeelding 4.16: Toegang tot de stuurklemmen voor behui-
zing A2, A3, B3, B4, C3 en C4
MG.11.L2.10 – ADAP-KOOL
®
Drive
4 Elektrische installatie
De frequentieomvormer programmeren
130BT248
4
35
