ADAP-KOOL
Drive Bedieningshandleiding
1-00 Configuratiemodus
Option:
[0] *
Geen terugk.
[3]
Met terugk.
Deze parameter kan niet worden gewijzigde terwijl de motor loopt.
NB!
Bij een regeling met terugkoppeling zullen de commando's Omkeren en Start omgekeerd de draairichting van de motor niet wijzigen.
1-90 Therm. motorbeveiliging
Option:
[0]
Geen bescherm.
[1]
Thermistorwaarsch.
[2]
Thermistoruitsch.
Functie:
De motorsnelheid wordt bepaald door toepassing van een snelheidsreferentie of door de gewenste
motorsnelheid in te stellen in de handmodus.
Geen terugk. wordt ook gebruikt als de frequentieomvormer deel uitmaakt van een systeem met
terugkoppeling op basis van een externe PID-regelaar die een snelheidsreferentiesignaal als uitgang
geeft.
De motorsnelheid wordt bepaald door een referentie van de ingebouwde PID-regelaar waardoor de
motorsnelheid variabel is als onderdeel van een regelproces met terugkoppeling (bijv. constante
druk of stroming). De PID-regelaar moet worden geconfigureerd in parametergroep 20-** Omvor-
mer met terugkoppeling of via menuoptie Functiesetups na het indrukken van de [Quick Menus]-
toets.
Functie:
De frequentieomvormer bepaalt de motortemperatuur voor de motorbeveiliging op twee manieren:
•
Via een thermistorsensor die is verbonden met een van de analoge of digitale ingangen
Thermistorbron
(par. 1-93
).
•
Via een berekening (ETR = thermo-elektronisch relais) van de thermische belasting op
basis van de actuele belasting en tijd. De berekende thermische belasting wordt vergeleken
met de nominale motorstroom I
schatten de behoefte voor een lagere belasting bij lagere snelheden, omdat er minder
koeling is van de ingebouwde ventilator.
Als er bij overbelasting van de motor geen waarschuwing of een uitschakeling van de frequentie-
omvormer vereist is.
Genereert een waarschuwing als de aangesloten thermistor in de motor reageert vanwege een
overtemperatuur van de motor.
Schakelt de frequentieomvormer uit (trip) als de aangesloten thermistor in de motor reageert van-
wege een overtemperatuur van de motor.

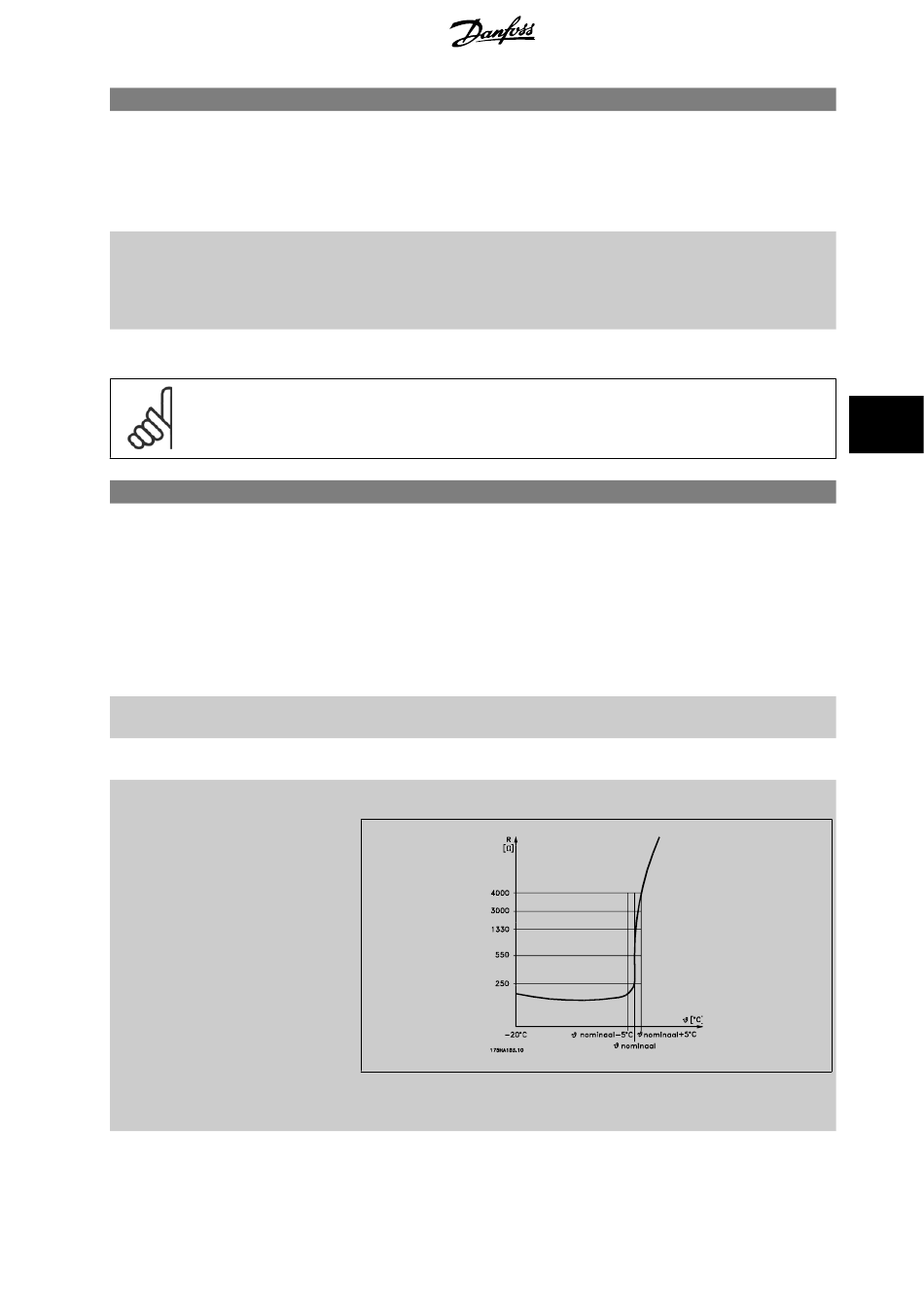

De uitschakelwaarde van de thermistor is > 3 kΩ.
Integreer een thermistor (PTC-sensor) in de motor als beveiliging van de wikkelingen.
MG.11.L2.10 – ADAP-KOOL
®
6 De frequentieomvormer programmeren
en de nominale motorfrequentie f
M,N
Drive
6
. De berekeningen
M,N
