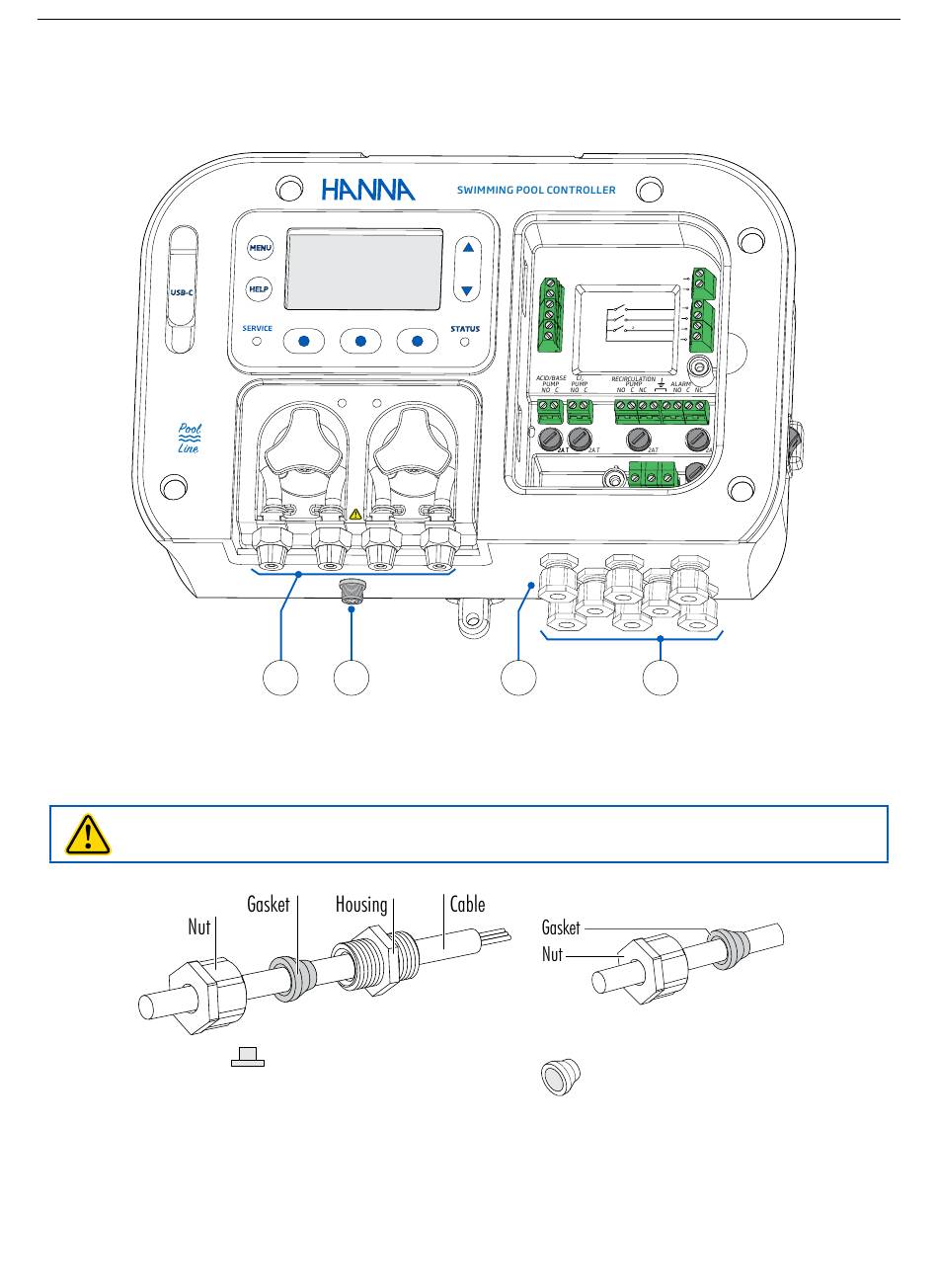

4.4. BEKABELING
1. Pakkingen van pompslangen
2. Sonde DIN-connector
3. Kabelwartel (analoge uitgang)
Ê Voer stroombekabeling niet door dezelfde opening met andere kabels. Dicht eventuele ongebruikte
openingen af met doorvoerpluggen.
• Verwijder de blinde plug.
• Draai de moer los. Verwijder de rubberen afdichting.
• Leid de kabel door de moer en de rubberen afdichting en vervolgens in de behuizing.
• Voer de kabels voldoende door zodat de draden hun poorten kunnen bereiken.
• Plaats de rubberen afdichting in de behuizing.
• Draai de moer met de klok mee om vast te draaien.
Ê Gebruik een kabel met 6 geleiders voor de analoge uitgang.
BL131
vooraanzicht - blootliggende elektrische connectoren
pH Cl
2
1
2
+
Air Temp
AO3
-
HOLD
+
ACID/BASE LEVELS
AO2
-
Cl LEVEL
+
COMM
AO1
-
USE COPPER OR ALUMINIUM
CONDUCTORS ONLY
3
4
4. Kabelwartel (voeding, digitale ingang, bedrading
alarmrelais)
13
