Installatie

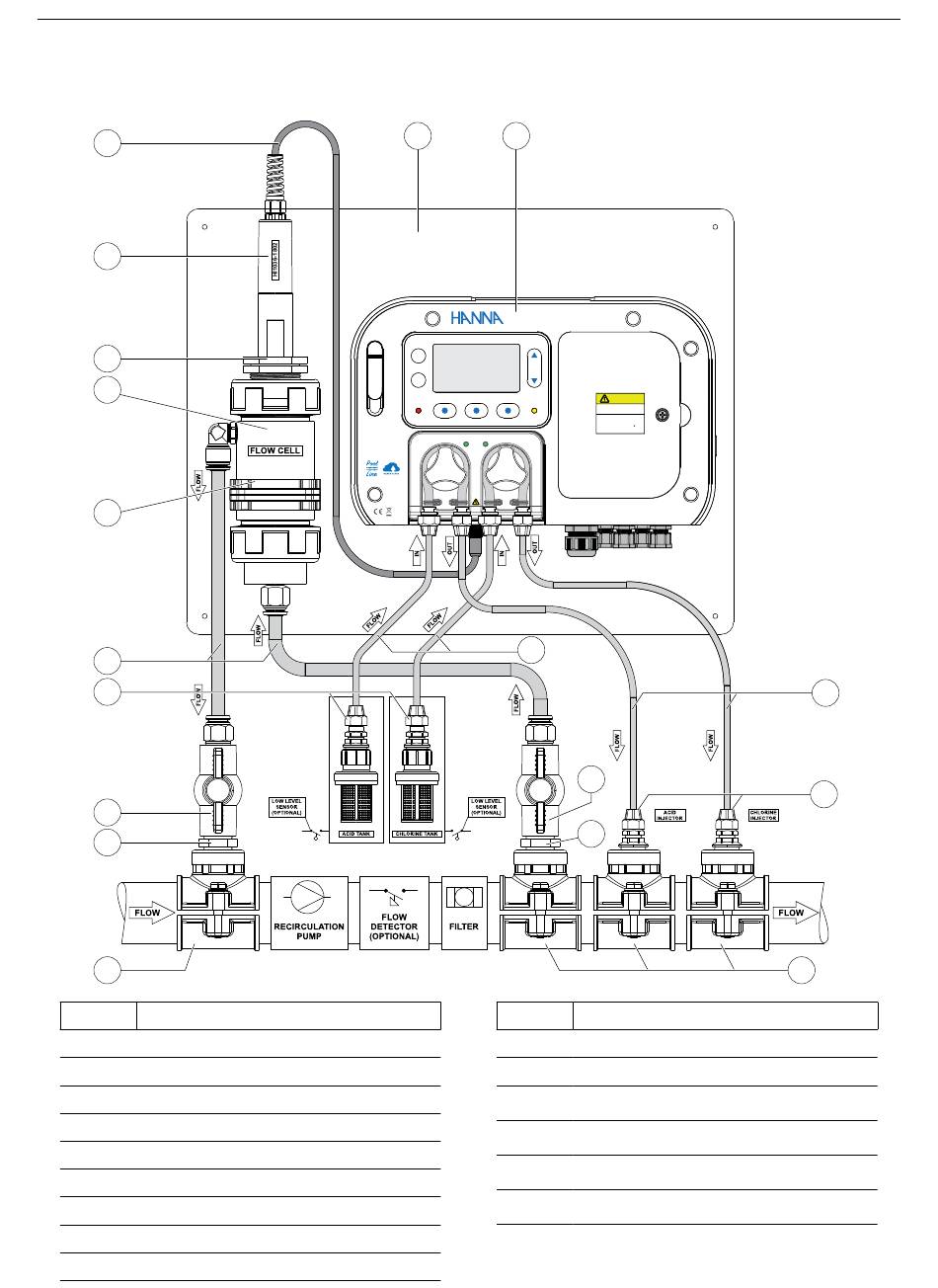

Doorstroomcelinstallatie
De maximale druk van het doorstroomsysteem is 3 atm (44 psi).
3
4
5
6
7
8
11
12
13
15
Positie
Component
1
Controller
2
Montagepaneel
3
Elektrodekabel
4
pH/ORP/temperatuur-elektrode
5
Doorstroomceladapter
6
Doorstroomcel
7
Paneelmontage voor doorstroomcel
8
Slangen doorstroomcel
9
Flexibele slangen voor pompinlaat
2
1
SWIMMING POOL CONTROLLER
MENU
USB-C
HELP
SERVICE
STATUS
BL132
Hanna Instruments
www.hannainst.com
Made in Romania
pH Cl
2
Probe: HI1036-18XX
9
Positie
10
11
12
13
14
15
Air Temp
HOLD
ACID/BASE LEVEL
Cl LEVEL
2
CAUTION
COMM
USE COPPER CONDUCTORS ONLY
ELECTRICAL CONNECTORS
USE ALUMINUM CONDUCTORS ONLY
COMPARTMENT
ACID/BASE
Cl
Disconnect power supply
RECIRCULATION
2
PUMP
PUMP
PUMP
ALARM
prior to cover removal.
NO
C
NO
C
NO
C
NC
NO C
NC
Refer servicing to quali ed
service personnel.
WARNING
2A T
2A T
2A T
2A T
DISCONNECT POWER SUPPLY
Electrical
PRIOR TO COVER REMOVAL.
hazard.
N
PE
L
0.4A T
POWER INPUT
Device ID: BL13X XXXXXX/XXX
MAC Address: XXXXXXXXXXXX
Power Input:
~
For indoor use only
100 - 240V
0.7A 50/60Hz
SN: XXXXXXXXXXXX
2024 Apr.
12
13
Component
Flexibele slangen voor pompuitlaat
Aanzuigfilter
Kraan doorstroomcel
Plastic nippel, ½"
Injector, ½" draad
Injectorzadel voor buis, 1/2" draad
19
10
14
15
