Belangrijk:
De bevestigingen op de deksels van deze machine zijn zo ontworpen dat ze op het deksel
blijven zitten nadat de bevestiging is losgemaakt. Draai alle bevestigingen op elk deksel een paar
slagen losser zodat het deksel loszit maar nog wel bevestigd is en draai de bevestigingen daarna pas
helemaal los totdat het deksel eraf komt. Hiermee voorkomt u dat u per ongeluk de bouten van de
borgringen losdraait.

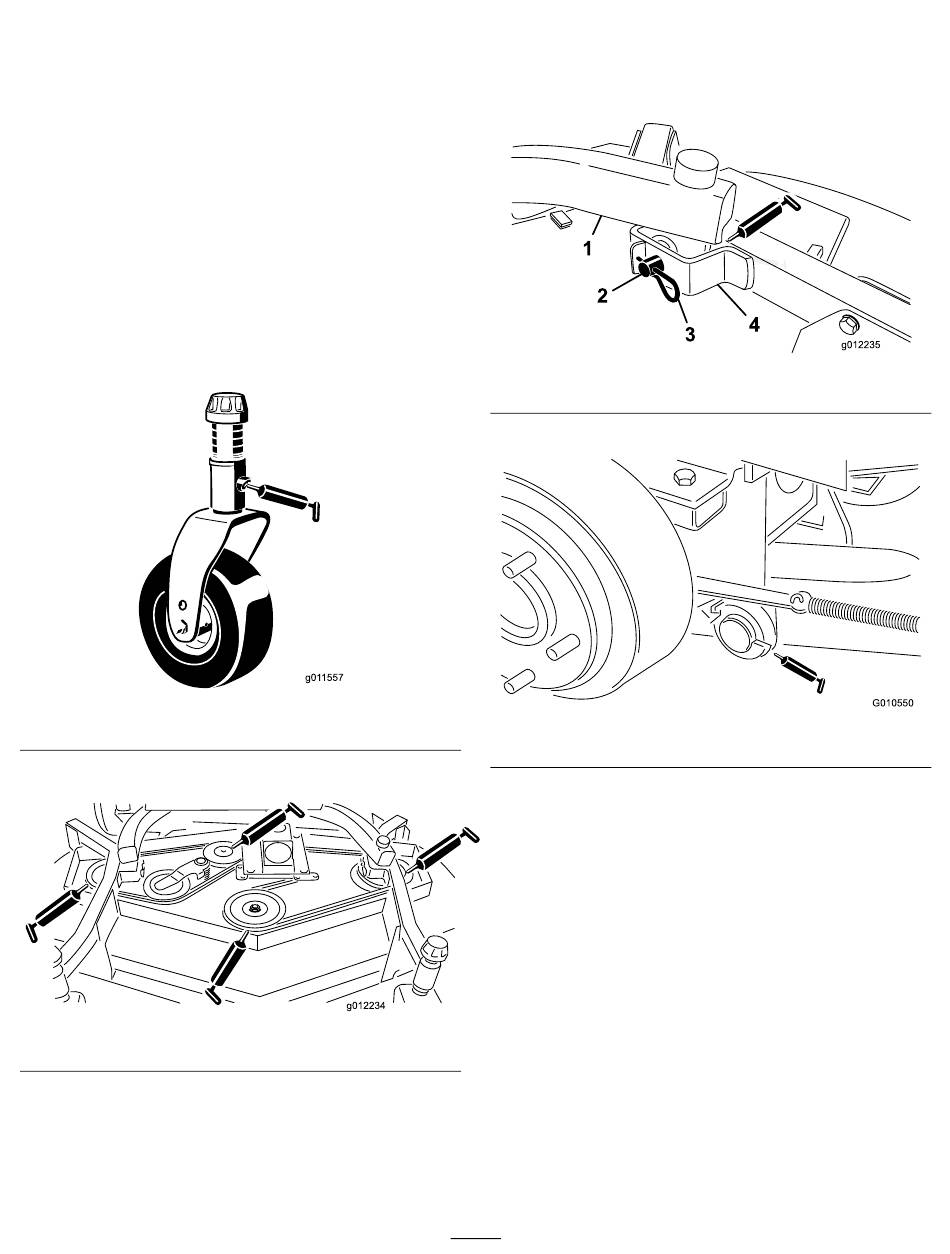

Smering
Onderhoudsinterval: Om de 50 bedrijfsuren
De machine is voorzien van smeerpunten die
regelmatig moeten worden gesmeerd met nr. 2
smeervet op lithiumbasis. Smeer alle lagers en
bussen onmiddellijk na elke wasbeurt.
Smeer de volgende punten:
•
Lagerbussen van as van zwenkwielvork
18)
•
Lagers van as (onder de poelie)
•
Lagers van de arm van de spanpoelie
•
Scharnierpunten van voorste hefarm
Figuur 18
(Figuur
19)
Figuur 19
(Figuur
(Figuur
(Figuur
•
Scharnierpunten van achterste hefarm
g011557
De smering van de
tandwielkast controleren
Onderhoudsinterval: Om de 50 bedrijfsuren
De tandwielkast is ontworpen voor gebruik met
aardoliehoudende of synthetische SAE 80W-90
tandwielolie. De tandwielkast is in de fabriek
gevuld met olie; het oliepeil moet echter worden
gecontroleerd voordat de maai-eenheid voor de eerste
g012234
keer wordt gebruikt. De inhoud van de tandwielkast
is 283 ml.
1.
Plaats de maai-eenheid op een horizontaal
19)
oppervlak.
20)
2.
Verwijder de peilstok/vulplug op de bovenkant
van de tandwielkast
of het peil van de tandwielolie tussen de
merktekens op de peilstok staat. Als het oliepeil
19
Figuur 20
(Figuur
Figuur 21
(Figuur
22) en controleer
g012235
21)
g010550
