1
De hefarmen aan de
tractie-eenheid bevestigen
Benodigde onderdelen voor deze stap:
2
Draaipenconstructie
2
Borgpen
Procedure
1.
Draai aan een zijde van de tractie-eenheid de
wielmoeren los waarmee het wiel en de band
zijn bevestigd, maar verwijder de wielmoeren
niet.
2.
Krik de machine omhoog totdat het voorwiel
vrij komt van de grond. Gebruik assteunen of
plaats blokken om te voorkomen dat machine
per ongeluk valt.
3.
Verwijder de wielmoeren en schuif het wiel en
de band van de wieltappen.
4.
Monteer een hefarm aan de draaibeugel met een
draaipen en een borgpen
hefarm met de knik naar buiten gericht.
5.
Haak de contraveer van de rem aan de lip op
de hefarm
(Figuur

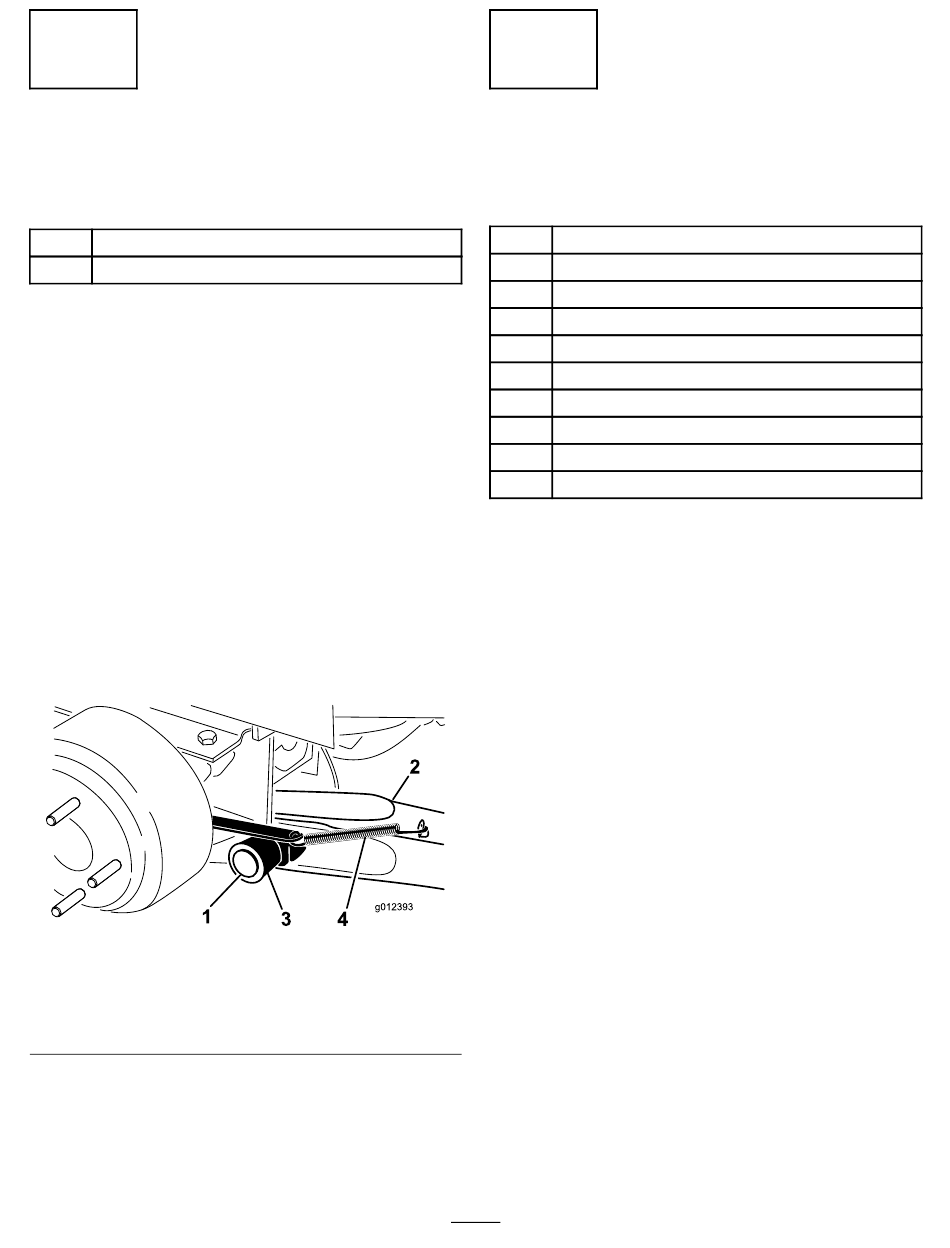

1. Draaipen
2. Hefarm
3. Draaibeugel
6.
Monteer de wielen en banden. Haal de
wielmoeren aan met 102 tot 108 N·m.
7.
Herhaal deze procedure aan de andere kant
van de machine.
(Figuur
3). Monteer de
3).
Figuur 3
4. Contraveer van rem
5. Lip
2
De hefarmen aan het
maaidek bevestigen
Benodigde onderdelen voor deze stap:
1
Hefarm, rechts
1
Hefarm, links
4
Drukring van nylon
4
Gaffelpen
2
Haarspeldveer - klein
2
Maaihoogtekraag
2
Gaffelpen
2
Haarspeldveer - groot
2
Bout (½" x ¾")
2
Ring
Procedure
1.
Plaats de maai-eenheid vóór de tractie-eenheid.
2.
Zet de hefhendel in de Z
hefarm omlaag totdat de openingen in de hefarm
zijn uitgelijnd met de openingen in de beugel
van de zwenkwielarm en de maaihoogtestang in
de blokken van de hefarm kan worden gebracht
(Figuur
4).
3.
Bevestig de hefarm aan de zwenkwielarm
met 2 drukringen, een gaffelpen en een grote
haarspeldveer. Plaats de drukringen tussen
de hefarm en de beugel van de zwenkwielarm
(Figuur
4). Steek het uiteinde van de gaffelpen
in de sleuf in de lip van de zwenkwielarm om
de gaffelpen te borgen.
4.
Herhaal de procedure voor de tegenoverliggende
hefarm.
5.
Start de tractie-eenheid en breng de
g012393
maai-eenheid omhoog.
6.
Druk de achterzijde van de maai-eenheid
omlaag en steek de maaihoogtestangen door de
blokken van de hefarmen.
7.
Monteer de maaihoogtekragen op de
maaihoogtestangen en bevestig met de
gaffelpennen en kleine haarspeldveren
4). De kop van de gaffelpen moet naar de
voorzijde van de maai-eenheid wijzen.
8.
Monteer een bout (½" x ¾") en een ring bovenop
elke maaihoogtestang
9
. Druk een
WEEFSTAND
(Figuur
(Figuur
4).
