een opvulstuk, onderdeelnr. 3256-24, tussen
de spilbehuizing en de onderkant van de
maai-eenheid worden geplaatst. Ga verder en
controleer de uitlijning van de messen en plaats
opvulstukken totdat de randen van de messen
binnen de gewenste afstand blijven.
Belangrijk:
Gebruik niet meer dan drie
opvulstukken voor één opening. Gebruik
minder opvulstukken in naastgelegen gaten
indien er meer dan één opvulstuk voor één
gat is gebruikt.
7.
Plaats de drijfriemkappen terug.

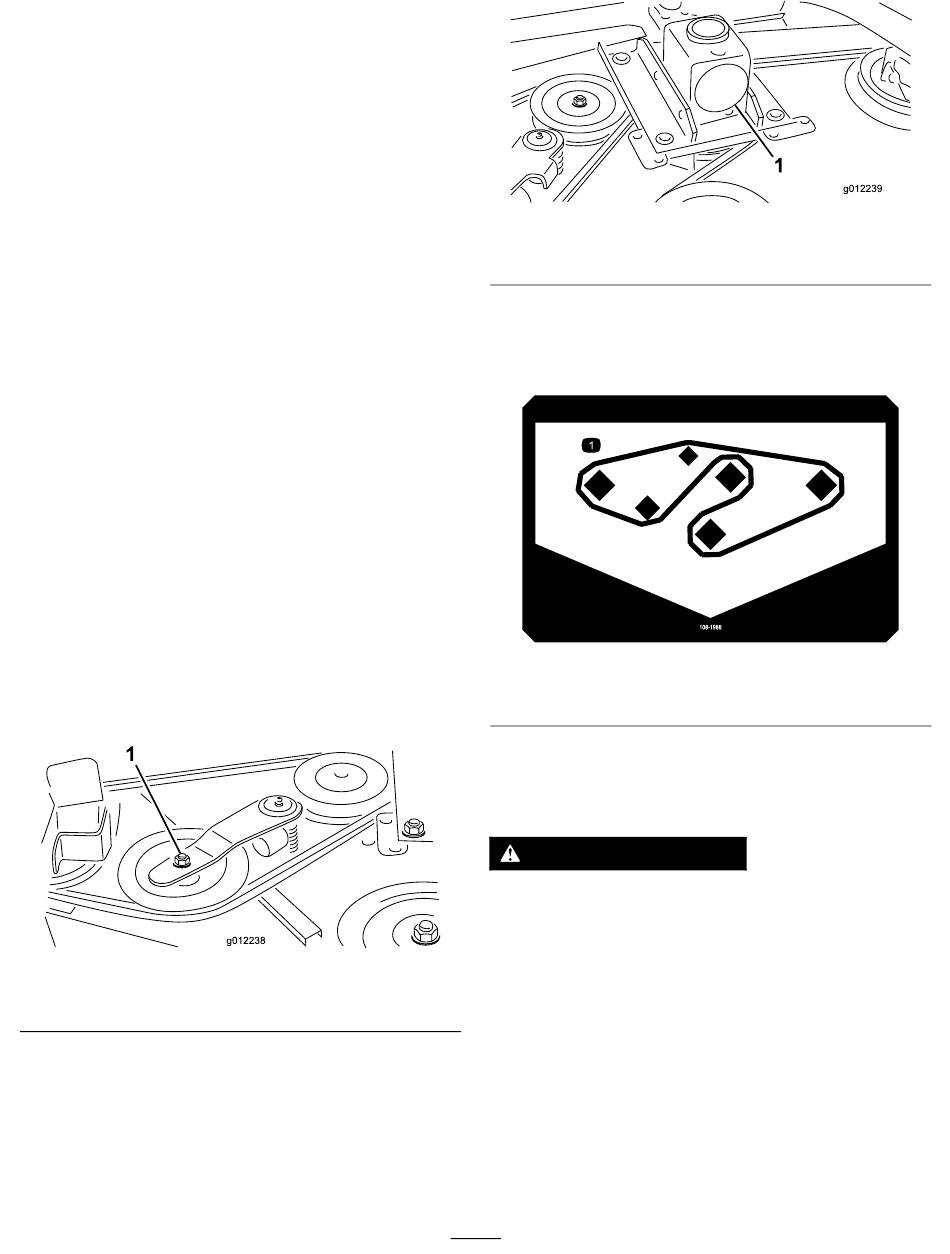

De aandrijfriem vervangen
De drijfriem van het maaimes, die wordt gespannen
door de veerbelaste spanpoelie, is vervaardigd van
zeer duurzaam materiaal. De riem zal echter na
vele bedrijfsuren tekenen van slijtage gaan vertonen.
Tekenen dat een riem aan het slijten is zijn: gieren
tijdens het draaien van de riem, als de messen slippen
tijdens het maaien, gerafelde randen, schroeiplekken
en scheuren. Vervang de riem als u een van deze
dingen merkt.
1.
Laat de maai-eenheden neer op de grond.
Verwijder de drijfriemkappen die boven op de
maai-eenheid zitten. Zet de drijfriemkappen
weg.
2.
Trek de poelie van de tandwielkast weg van
de onderste drijfriem
ontspannen en laat de drijfriem loskomen van
de poelies. Gebruik hiervoor een momentsleutel
of soortgelijk gereedschap
1. Spanpoelie
(Figuur
32) om deze te
(Figuur
33).
Figuur 32
1. Tandwielkast
3.
Verwijder de oude riem van de aspoelies en de
spanpoelie.
4.
Leg de nieuwe riem rond de aspoelies en de
spanpoelie
1. Geleiding van drijfriem
5.
Plaats de drijfriemkappen terug.
Grasgeleider vervangen
WAARSCHUWING
Als de uitworpopening niet afgedekt is, kan
de machine voorwerpen uitwerpen naar u
of naar omstanders; dit kan ernstig letsel
veroorzaken. Daarnaast kunt u ook in contact
g012238
komen met het mes.
• Gebruik de machine niet zonder afdekplaat,
mulchplaat of een grasafvoer en een
grasvanger.
• Controleer of de grasgeleider omlaag staat.
1.
Verwijder de borgmoer, bout, veer en
afstandsstuk waarmee de bevestigingen van
de grasgeleider vastzitten op de draaibeugels
(Figuur
35). Verwijder een beschadigde of
versleten grasgeleider.
24
Figuur 33
Figuur
34.
Figuur 34
g012239
decal108-1988
