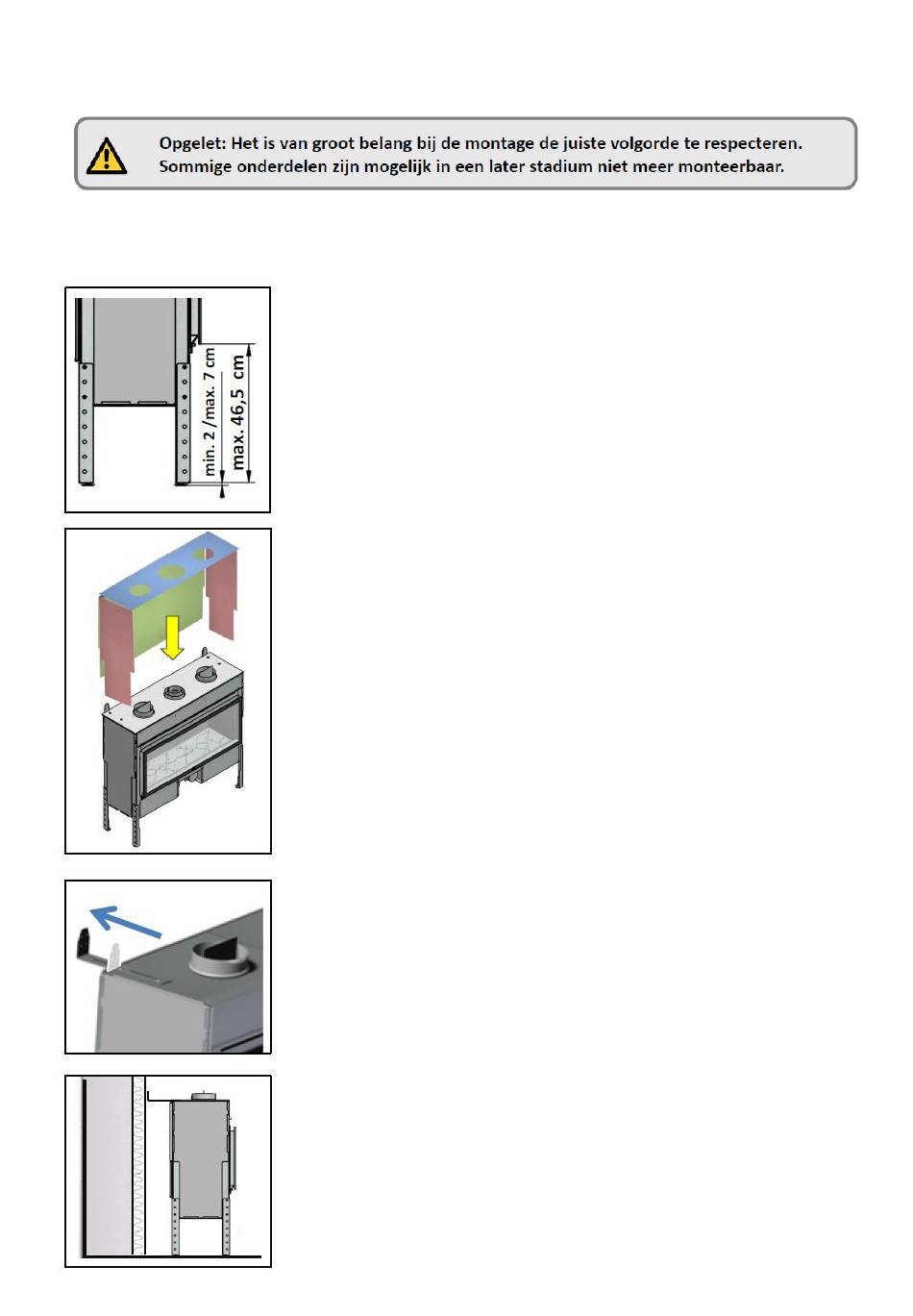

4 Plaatsing en installatie (voor installateur)
4.1 Terra positioneren en isolatiepakket monteren:
Plaats de Terra met behulp van de instelbare poten (instelbereik: 46,5
cm, gemeten vanaf de onderkant van de deurkader) op de gewenste
positie.
Gebruik de regelbare voetsteunen om het toestel waterpas te zetten.
(instelbereik: min 2 cm – max. 7 cm, gemeten vanaf de grond)
Let erop dat het toestel waterpas staat en zorg voor voldoende afstand
ten opzichte van de muur.
Wanneer u het toestel met het optioneel verkrijgbare isolatiepakket
wenst te isoleren dient u het isolatiepakket in deze fase op het toestel
te monteren.
1.Schuif eerst de achter- en zij isolatieplaten in de daarvoor voorziene
sleuven op het toestel.
2.De bovenplaat van het isolatiepakket wordt boven op het toestel
gelegd.
Let erop dat de kleine gaten in de bovenplaat zich aan de achterkant
van het toestel bevinden.
Gebruik de meegeleverde muurbeugels om de Terra aan de wand te
bevestigen. Los hiervoor de beugelschroeven en positioneer de
beugels op de gewenste afstand. Tot slot draait u de stelschroeven
weer vast.
Wij adviseren om steeds met brandvrije materialen te werken, zoals
een 3 cm dikke calciumsilicaat plaat (0.07W/m.K.) als muurisolatie
(in combinatie met voldoende luchtopening tussen muur en toestel)
en voldoende verluchting van de ombouw.
Gebruik indien nodig het TERRA isolatiepakket (IP)*.
*Optioneel verkrijgbaar onder bestelnummer:
KITISOL.TERRA70F
KITISOL.TERRA100F
KITISOL.TERRA120F
KITISOL.TERRA150F
19
