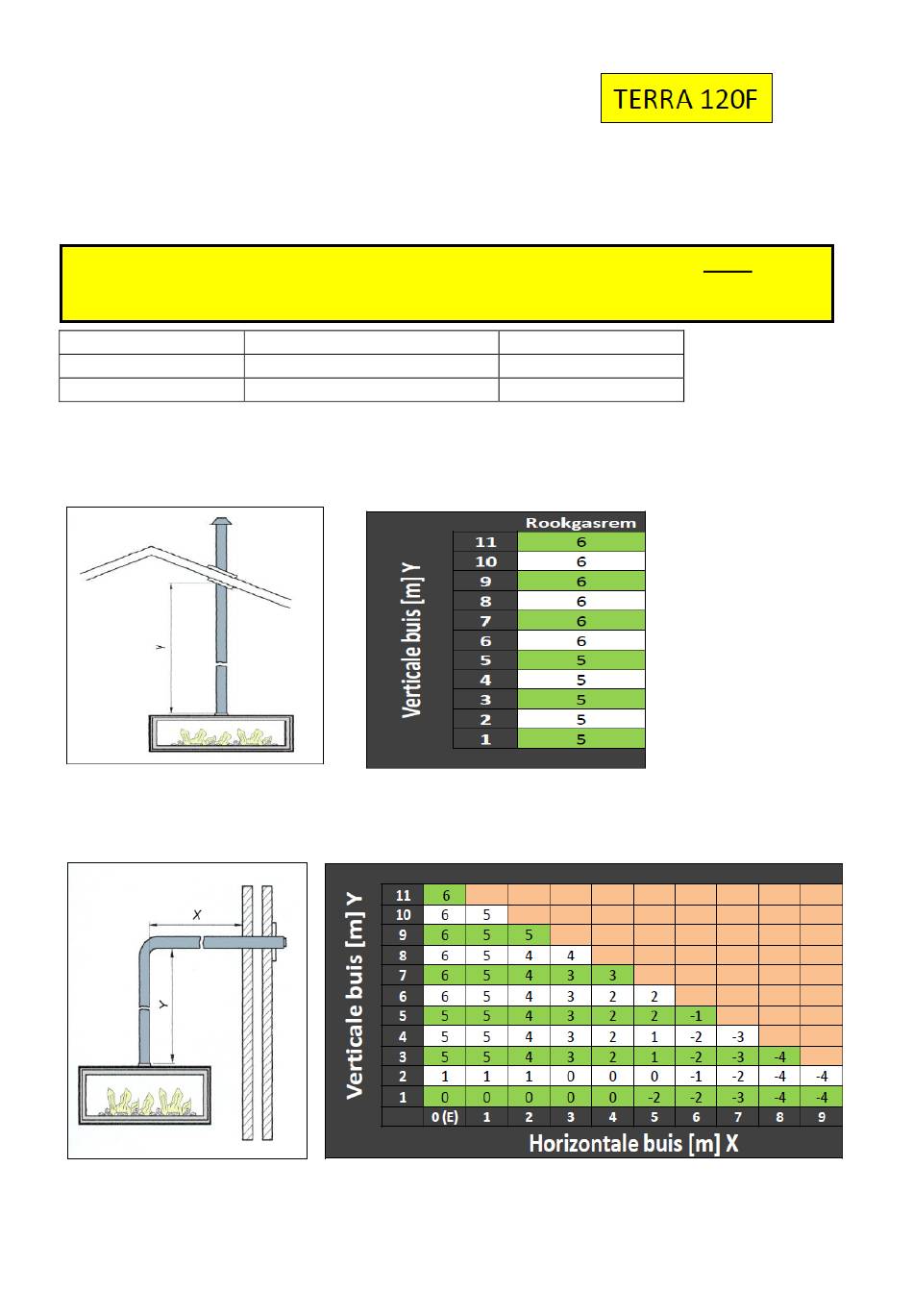

5.3.3 Berekening positie rookgasrem bij Terra 120F:
In dit hoofdstuk wordt uitgelegd hoe men de rookgasrem van de Terra 120F dient in te stellen.
Deze instelling is steeds afhankelijk van de buisopstelling en kan met behulp van een
eenvoudige grafiek berekend worden.
Voor de Terra 120F mag de totale gestrekte lengte van het rookgaskanaal nooit langer
zijn dan 11 meter exclusief eindstuk.
Tabelwaarde
≥ 1
-4 ≤ Tabelwaarde ≤ 0
5.3.3.1 INSTELLEN VAN DE ROOKGASREM BIJ EEN
(verticale monding, zonder bochten):
5.3.3.2 INSTELLEN VAN DE ROOKGASREM BIJ EEN
(horizontale uitmonding, met maximum 1 bocht van 90°):
Buisopstelling
Ø100/Ø150
Ø130/Ø200
ROOKGASREM INSTELLEN
Rookgasremwaarde
Tabelwaarde
Tabelwaarde + 5
Y
OPSTELLING
YX
OPSTELLING
37
