4.2 Montage gasblokbehuizing
Uw Terra wordt af fabriek geleverd met een unieke gescheiden gasblokbehuizing die u het enorme
voordeel oplevert de positie van het gasblok zelf te bepalen.

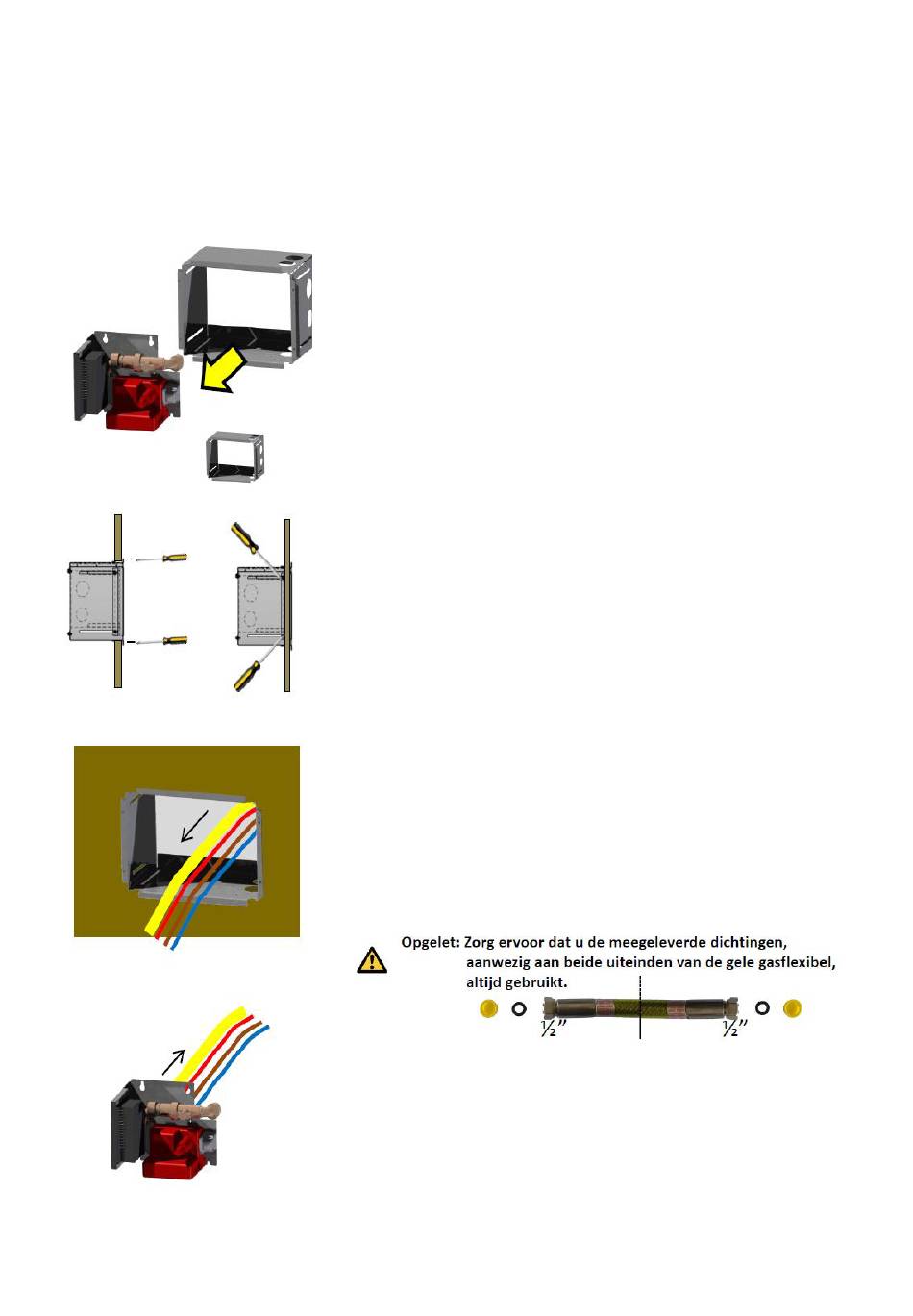

Voor het aansluiten van de gasblokbehuizing gaat u als volgt te werk:
STAP 1:
Verwijder eerst de rugplaat van de gasblokbehuizing.
Hiervoor schuift u de rugplaat in de behuizing naar boven
zodat u de gehele rugplaat makkelijk naar voren toe uit het
bakje kunt verwijderen.
Wanneer de schroeven te vast staan kan u deze een beetje
lossen met behulp van een inbussleutel nr. 3.
STAP 2:
Monteer de gasblokbehuizing zonder rugplaat , op de
gewenste plaats. U kunt de gasblokbehuizing ofwel met
behulp van schroeven, ofwel met behulp van de klemmen, in
de omkasting van het toestel monteren.
STAP 3:
Bundel vervolgens alle kabels en flexibels, nodig voor de
aansluiting, en voer deze, langs de achterkant, door de
gasblokbehuizing. Let erop dat u de gehele bundel ordelijk en
voorzichtig door de opening voert. Wanneer er iets klemt
controleert u best de bekabeling zonder daarbij aan het
bundel te trekken.
STAP 4: Schuif nu de gasbehuizing voorzichtig terug over de
gehele bundel tot bij de rugplaat. Hang de rugplaat weer in de
gasblokbehuizing, in omgekeerde volgorde als beschreven in
stap 1 en draai tot slot de 4 inbus schroeven vast.
