ELEKTRISCHE EN BESTURINGSINSTELLINGEN
Uitgangsklemmen (standaard uitgangsfuncties)

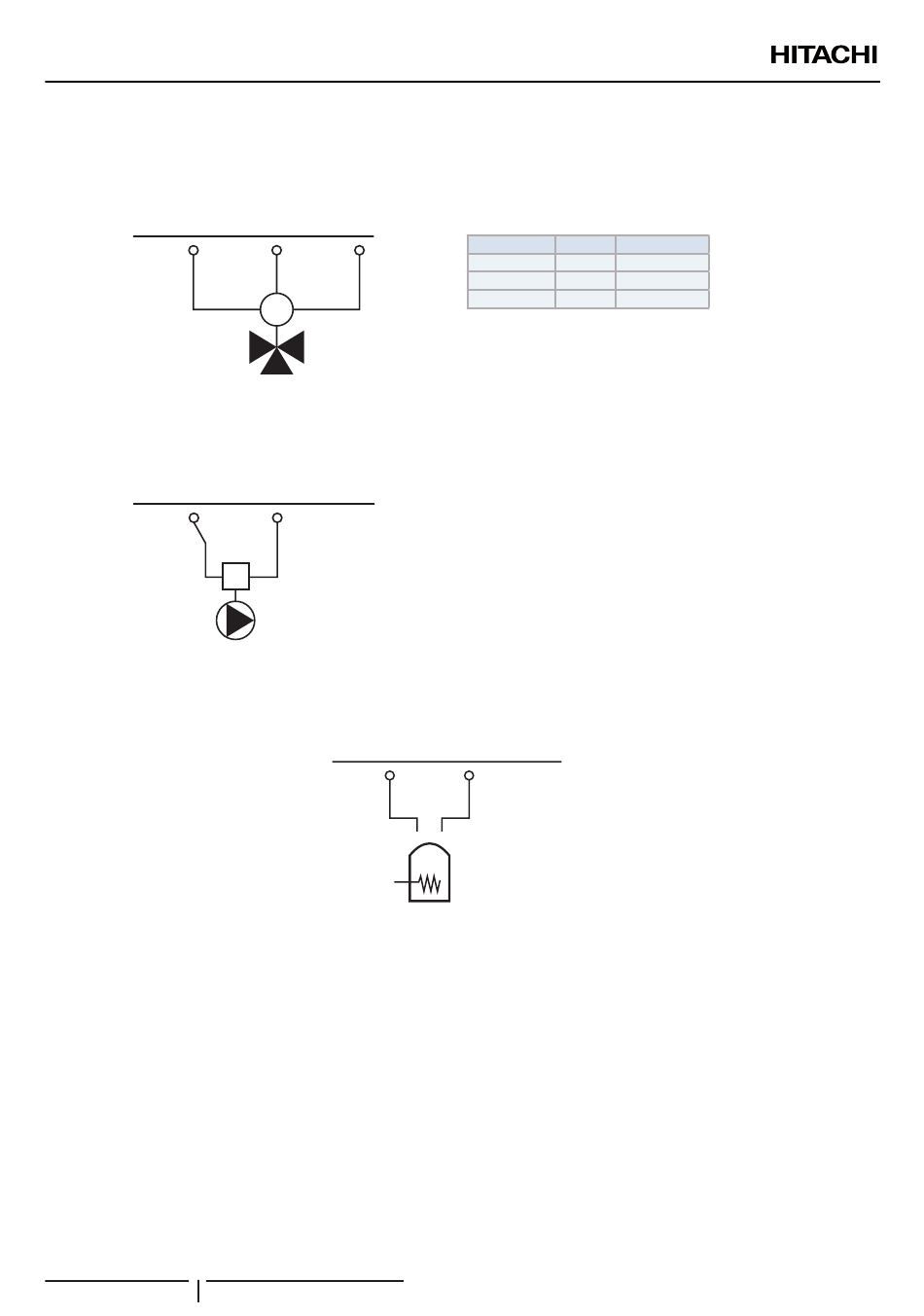

Mengklep voor circuit 2
De mengklep wordt bestuurd om de tweede verwarmingstemperatuur te handhaven op de ingestelde verwarmingstemperatuur. Het
besturingssysteem beslist hoeveel de mengklep te openen of sluiten op de gewenste positie van de klep te bereiken.
24
(C)
Bruin
Mengventiel
(Circuit 2)
Waterpomp 2 circuit 2
In geval van een tweede circuit (tweede temperatuursniveau) is de tweede pomp de circulatiepomp voor de tweede
verwarmingstemperatuur.
26
(N)
Waterpomp II
(Circuit 2)
Uitgang elektrisch verwarmingselement warmwaterketel
Wanneer een warmwaterketel met elektrisch verwarmingselement geïnstalleerd is, kan de lucht/water-warmtepomp het elektrisch
verwarmingselement van de warmtepomp activeren als de warmtepomp de vereiste temperatuur van het warm tapwater niet zelf
kan bereiken.
!
L E T O P
Wanneer een warmwaterketel van een andere fabrikant dan HITACHI wordt gebruikt, dan kan maximaal een verwarmingslast van 3 kW worden
aangesloten (aansluiting op TB2-klemmen 30-31).
66
PMML0510 rev.1 - 10/2019
25
26
(O)
(N)
Zwart
M
Blauw
27
(L)
M
30
(N)
Terminal-
Naam
24
C
25
O
26
N
Vereisten voor de klep:
•
Netvoeding: 230V AC 50Hz
•
Maximale stroom: 100mA
Vereisten voor pomp:
•
Netvoeding: 230V AC 50Hz
•
Maximale stroom: 500mA (een hulprelais moet worden
geïinstalleerd in geval van hoog verbruik van de
waterpomp).
31
(L)
Elektrisch
≤ 3kW
verwarmingselement
Warmwaterketel (EH
)
4
Beschrijving
Sluiten
Open
Neutraal
